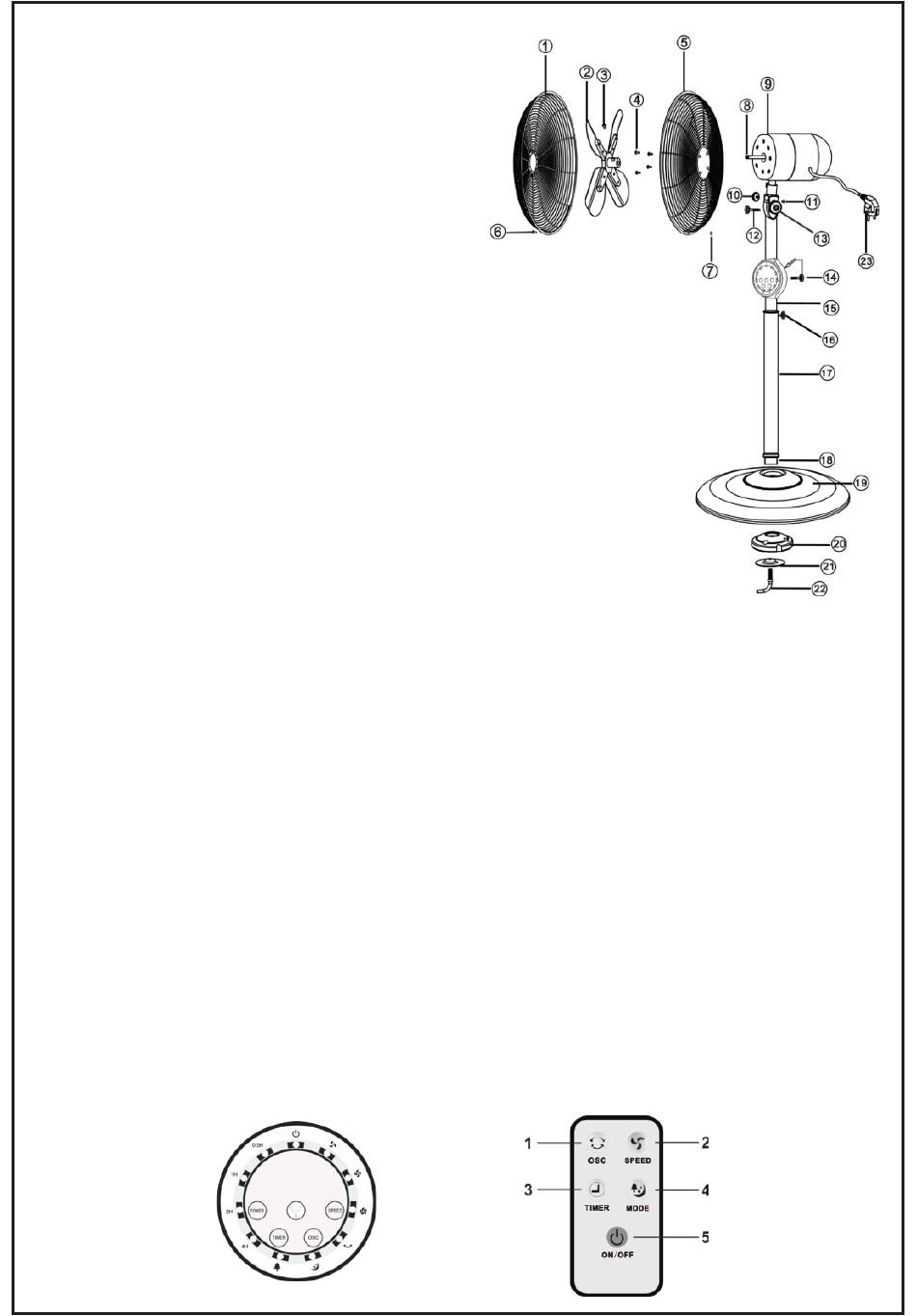

ELENCO DELLE PARTI

1. Griglia frontale
2. Lame
3. Lame a vite
4. Vite fissa per griglia
5. Griglia posteriore
6. Vite di blocco della griglia
7. Dado di bloccaggio della griglia
8. Albero motore
9. Coperchio del motore
10. Dado di bloccaggio del supporto
11. Vite di supporto
12. Dado di supporto
13. Dado di bloccaggio del supporto
14. Pannello di controllo e dado
15. Supporto 1
16. Supporto Dado Fisso
17. Supporto 2
18. Supporta il connettore fisso
19. Base
20. Bob-Peso
21. Guarnizione
22. Dado di bloccaggio della base
23. Spina di alimentazione
MONTAGGIO DELLA VENTOLA
1. Inserire il supporto principale 2 (17) nella base (19) e serrare con il
controdado della base (22).
2. Inserire il motore sul supporto 1 (15) e serrare con (10), (11), (12), (13).
3. Inserire il pannello di controllo (14) sul supporto 1 (15) e serrare con il dado.
4. Inserire la griglia vera e propria (5), sul coperchio del motore (9), e serrare
con la vite fissa della griglia (4).
5. Posizionare la lama (2) sull'albero motore (8) e serrarla con la vite della lama
(4).
6. Inserire la griglia anteriore (1) in modo che corrisponda alla griglia posteriore
(5) e serrarla con la vite di bloccaggio della griglia (6) e il controdado della
griglia (7).
Pannello di controllo Telecomando
19
