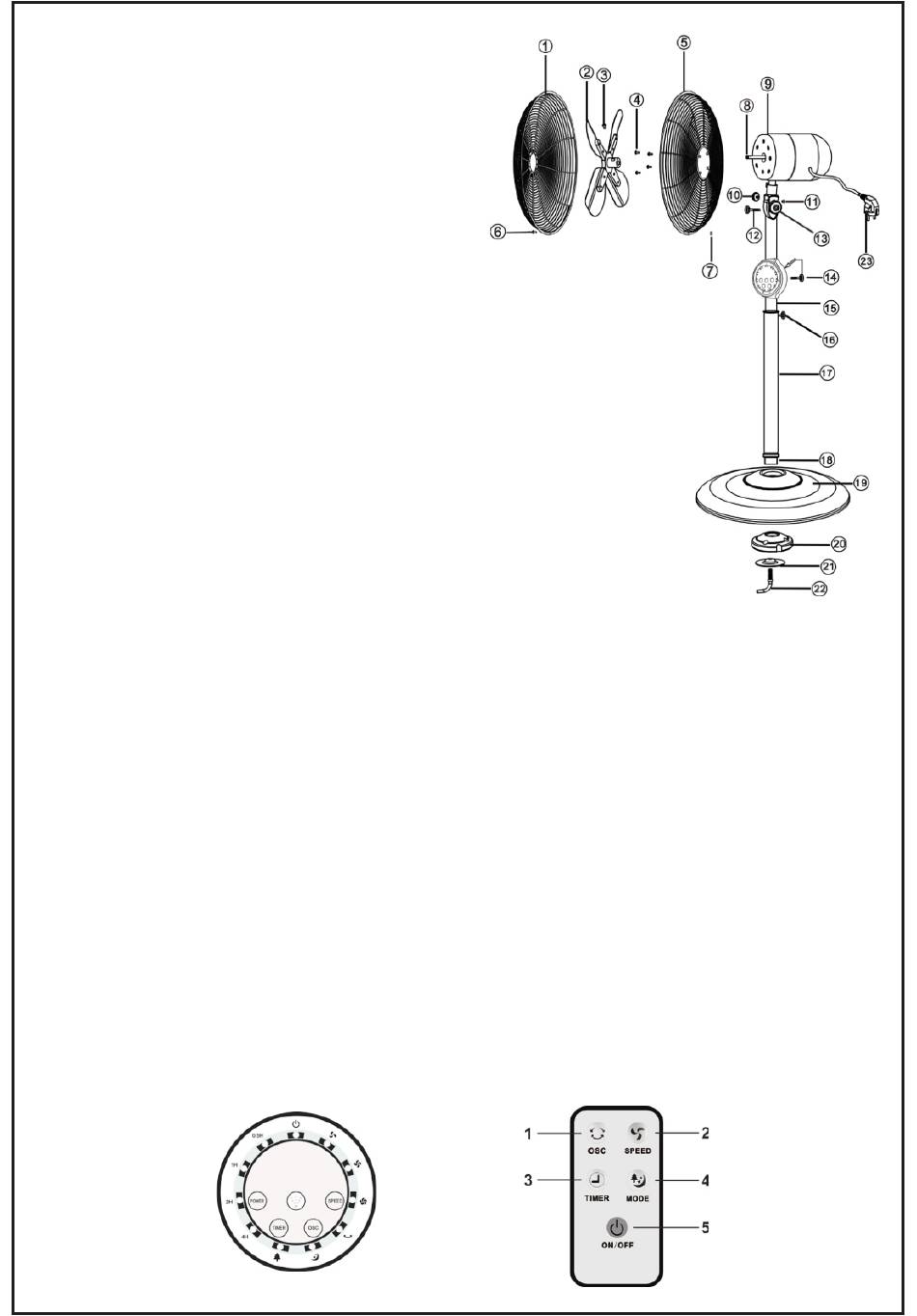

LISTE DES PIÈCES
1. Grille avant
2. Lames
3. Vis des lames
4. Vis fixe du gril
5. Grille arrière
6. Vis de blocage du gril
7. Contre-écrou du gril
8. Arbre du moteur
9. Couvercle du moteur
10. Contre-écrou du support
11. Vis de support
12. Écrou de support
13. Contre-écrou du support
14. Panneau de commande et écrou
15. Soutien 1
16. Écrou fixe de support
17. Soutien 2
18. Prise en charge du connecteur fixe
19. Base
20. Poids bob
21. Joint
22. Contre-écrou de base
23. Prise d'alimentation
ASSEMBLAGE DU VENTILATEUR
1. Insérez le support principal 2 (17) dans la base (19) et serrez par le
contre-écrou de base (22).
2. Insérez le moteur sur le support 1 (15) et serrez par (10), (11), (12), (13).
3. Insérez le panneau de commande (14) sur le support 1 (15) et serrez par
écrou.
4. Insérez le vrai gril (5), sur le couvercle du moteur (9), et serrez à l'aide de
la vis fixe du gril (4).
5. Placez la lame (2) sur l'arbre du moteur (8) et serrez à l'aide de la vis de
lame (4).
6. Insérez la grille avant (1) pour qu'elle corresponde à la grille arrière (5) et
serrez à l'aide de la vis de blocage du gril (6) et du contre-écrou du gril (7).
Panneau de configuration Télécommande
