Σύνδεση των προεκτάσεων εύκαμπτου σωλήνα στο
lympha-mat
Για όλα τα μανίκια τύπου lympha-mat διατίθεται μια προέκταση εύκαμπτου σωλήνα,
η οποία μπορεί να εισαχθεί μεταξύ της μονάδας ελέγχου και του μανικιού. Με τον
τρόπο αυτό προεκτείνεται ολόκληρη η σύνδεση μεταξύ της μονάδας ελέγχου και του
μανικιού κατά 2 μέτρα.

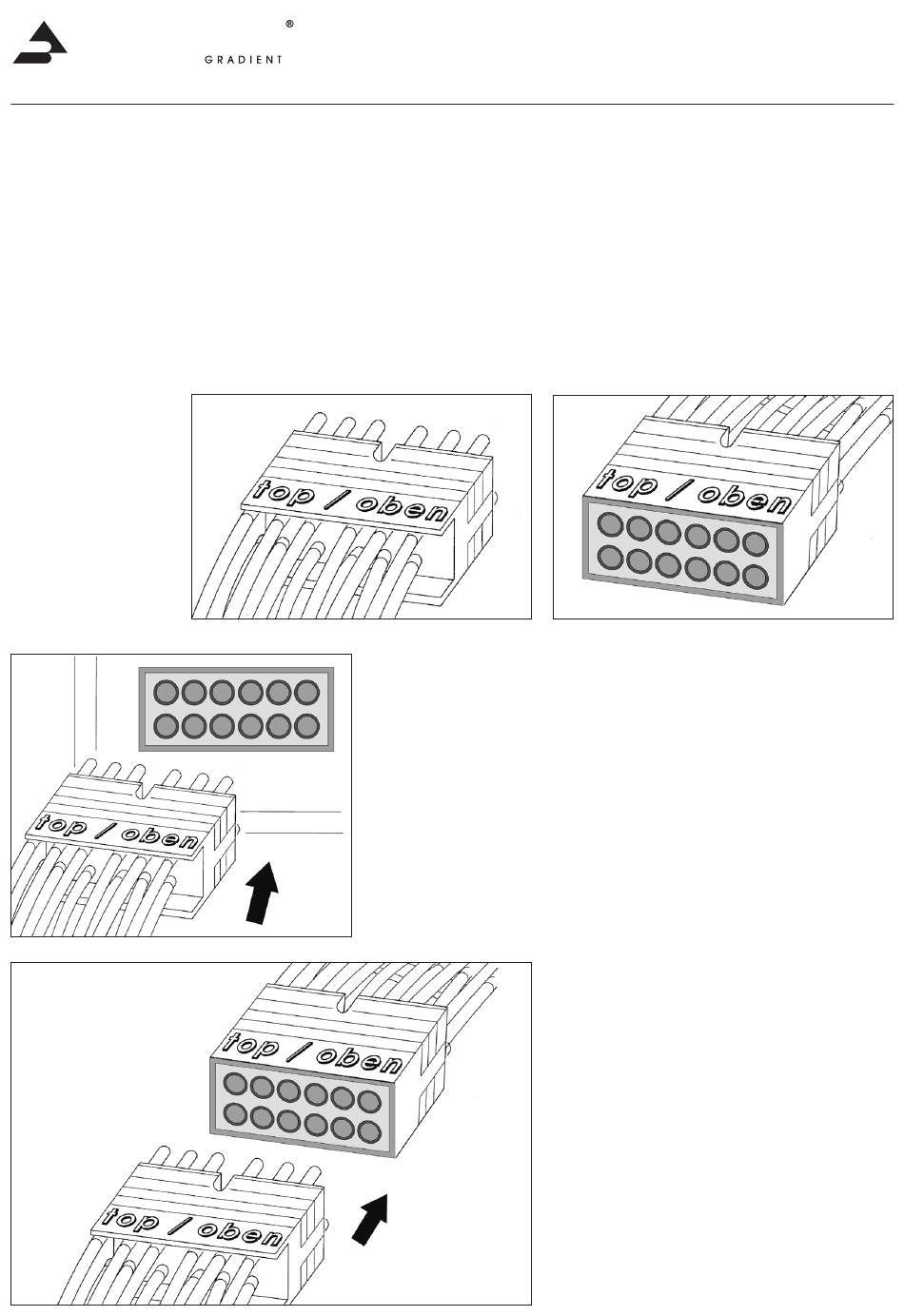

Η προέκταση εύκαμπτου σωλήνα έχει ένα «αρσενικό» βύσμα και ένα «θηλυκό» βύσμα.
®
αρσενικό
Το «αρσενικό» βύσμα συνδέεται στις
υποδοχές σύνδεσης της μονάδας
ελέγχου. Λάβετε υπόψη τη σήμανση
top/επάνω και bottom/κάτω στον
σύνδεσμο εύκαμπτου σωλήνα.
Το «θηλυκό» βύσμα συνδέεται στο
άκρο εύκαμπτου σωλήνα του μανικιού.
Λάβετε υπόψη τη σήμανση top/επάνω
και bottom/κάτω στους δύο συνδέσμους
εύκαμπτων σωλήνων και συνδέστε τους
συνδέσμους μεταξύ τους έτσι ώστε το
«επάνω» να συναντά το «επάνω» και το
«κάτω» να συναντά το «κάτω».
22
θηλυκό
