BÖSL lympha-mat DIGITAL Gradient Gebrauchsanweisung Seite 22

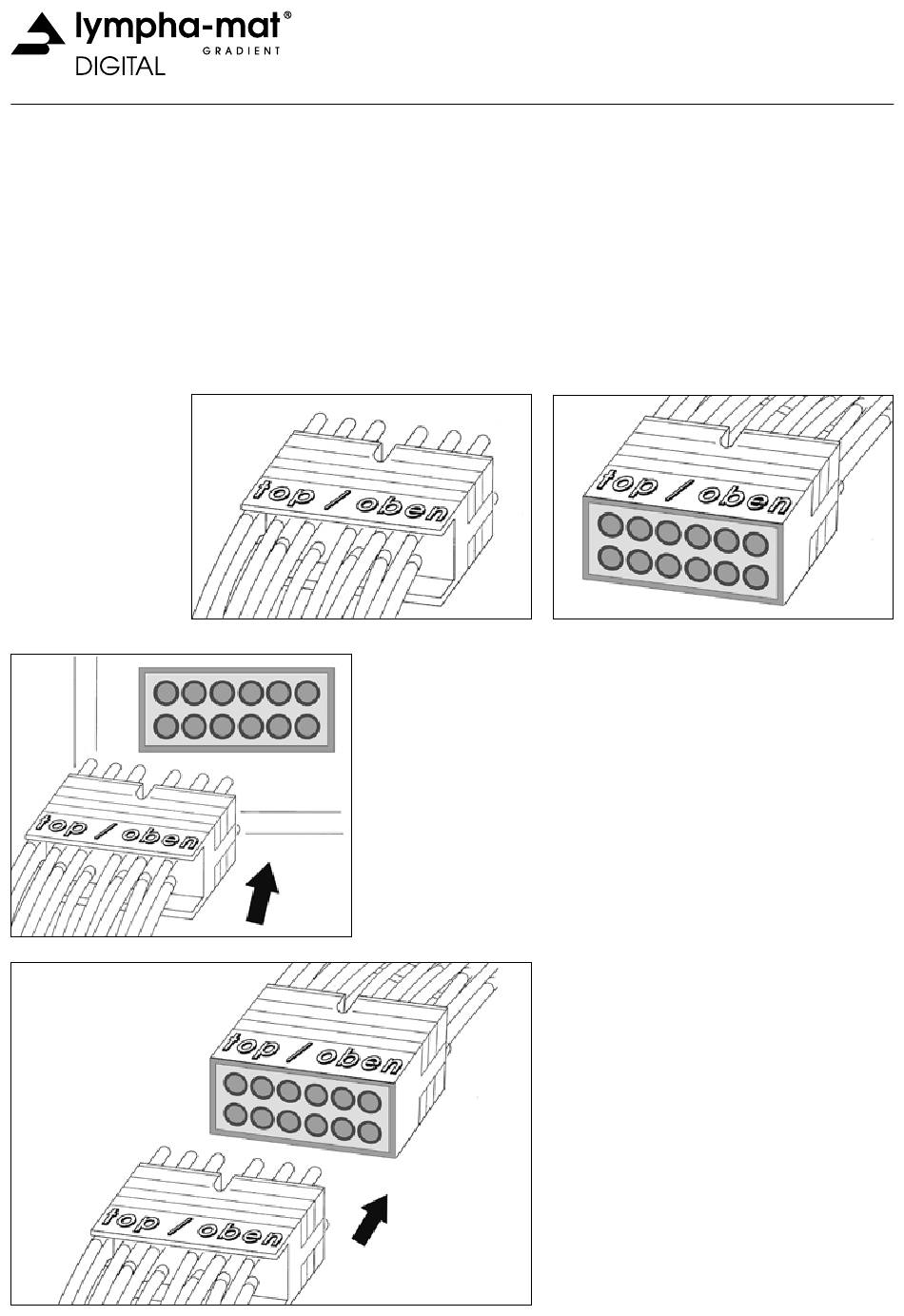

Anschließen der Schlauchverlängerungen an den
lympha-mat
®
Für alle Manschetten des Typs lympha-mat gibt es eine Schlauchverlängerung, die
zwischen das Steuergerät und die Manschette gesteckt werden kann. Damit verlängert
sich die gesamte Verbindung zwischen dem Steuergerät und der Manschette um 2 m.
Die Schlauchverlängerung weist einen "male"-Stecker und einen "female"-Stecker auf.
male
Der "male"-Stecker wird in die Anschluss-
buchsen des Steuergerätes gesteckt.
Bitte beachten Sie die Kennzeichnung
top/oben und bottom/unten auf dem
Schlauchstecker.
Der "female"-Stecker wird mit dem
Schlauchende der Manschette verbun-
den. Bitte beachten Sie die Kennzeich-
nung top/oben und bottom/unten auf
den beiden Schlauchsteckern und ste-
cken die Stecker so zusammen, dass
„oben" mit „oben" sowie „unten" mit
„unten" aufeinander treffen .
22
female
