Scheppach FS3600 Originalanleitung Seite 52

Fig.10
Fig.11
19
Fig.12
52
F
9
20
21
10

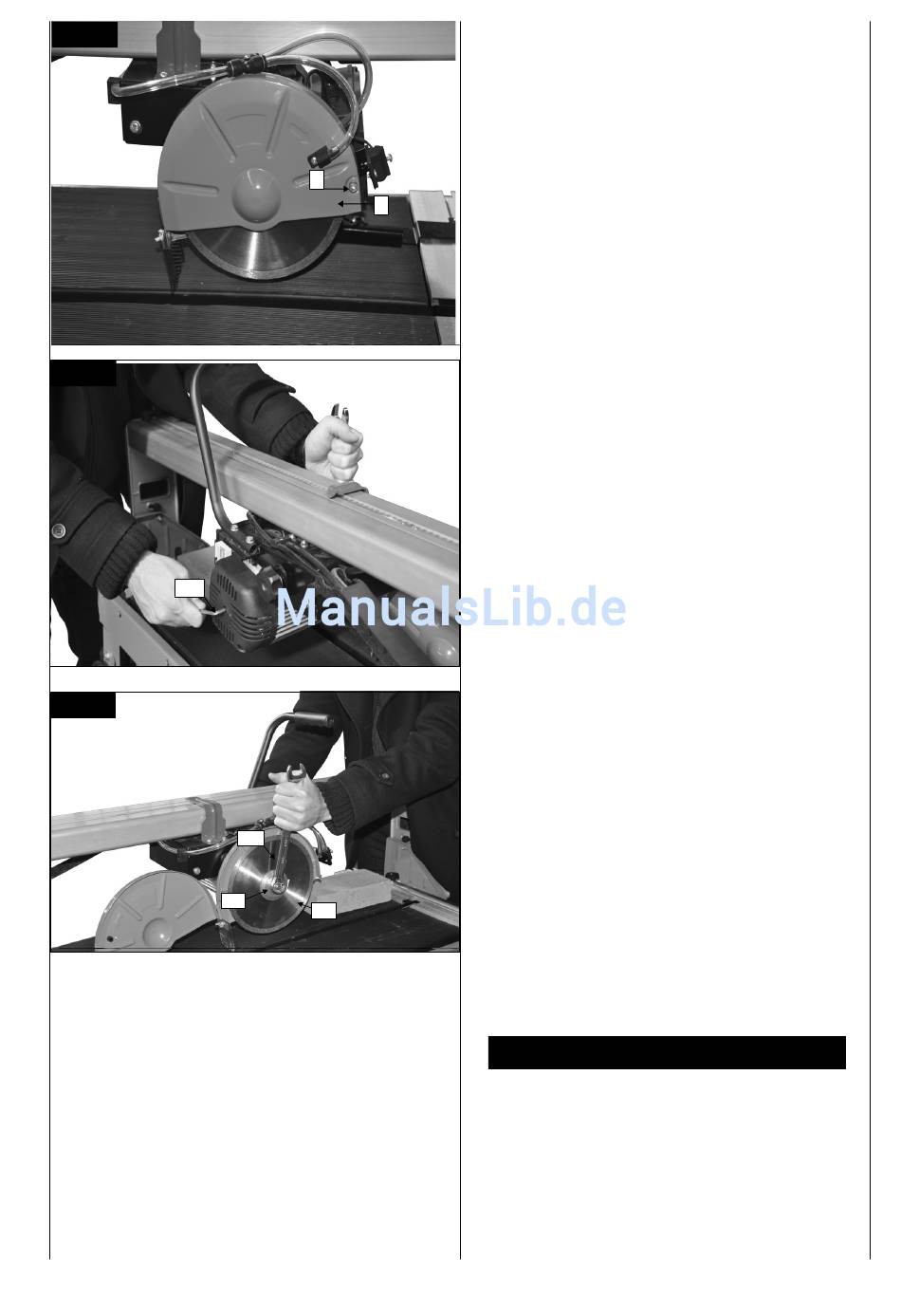

Výměna diamantového řezného kotouče (obr. 10-12)
Pozor! Vytáhněte zástrčku ze sítě
1. Povolte šroub (F) a sejměte ochranný kryt kotouče
(9). (Obr. 10)
2. Klíč na šrouby s vnitřním šestihranem (19) nasaďte
na motorovou hřídel a podržte.
3. Maticovým klíčem (20) povolte matici příruby ve
směru otáčení řezného kotouče (10). (Levotočivý
závit)
4. Sejměte vnější přírubu (21) a řezný kotouč (10).
5. Upevňovací přírubu před montáží nového řezného
kotouče pečlivě očistěte.
6. Nasaďte nový řezný kotouč v opačném pořadí a
utáhněte.
Pozor: Dbejte na směr otáčení řezného kotouče!
7. Namontujte opět ochranný kryt kotouče (9).
Přeprava
Pozor! Vytáhněte zástrčku ze sítě
Pro přepravu nastavte hlavu stroje
dopředu a zafixujte ji v poloze přes stavěcí dorazy.
