Käsitsemine/tööjuhised

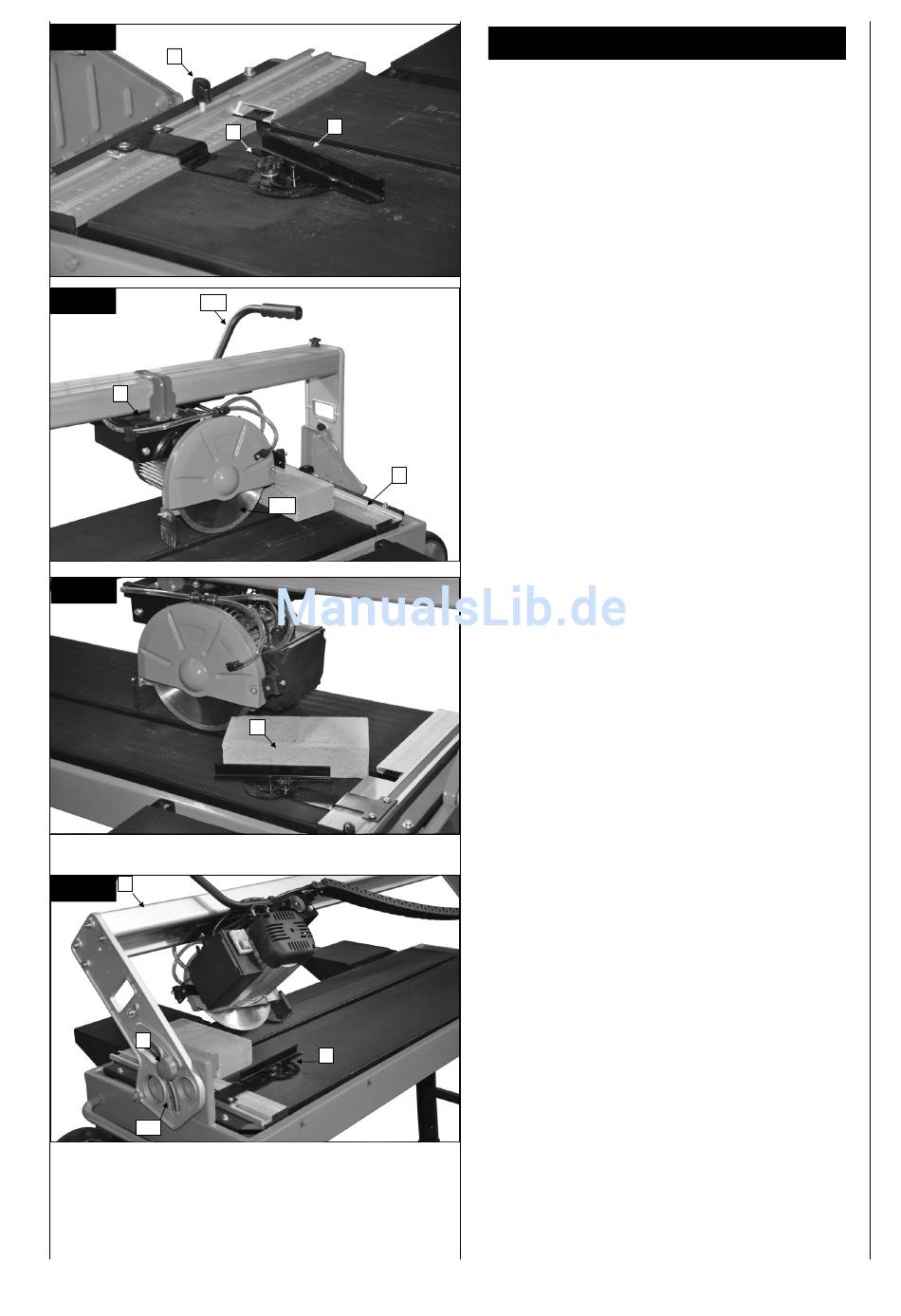

90° lõiked joon. 6-7
1. Lõdvendage tähtpolti (C).
2. Seadke ristilõikekaliiber (6) 90° peale ja pingutage
tähtpolt (C) taas kinni.
3. Pingutage tiibpolt (D) kinni, et ristilõikekaliiber (6)
fikseerida. (joon. 6)
4. Lükake masinapea (1) käepidemest (11) taha.
5. Toetage plaat ristilõikekaliibril vastu piirdesiini (7).
6. Vajutage masinapea (1) käepideme (11) kaudu
sobivale lõikesügavusele ja fikseerige masinapea
taas.
7. Lülitage plaadilõikur sisse. Tähelepanu: Oodake
ära, kuni jahutusvesi on lõikeketta (10) juurde jõud-
nud.
45° diagonaallõige (joon. 8)
1. Seadistage nurgapiiraja (6) 45° peale.
2. Teostage lõige ülalpool selgitatud viisil.
45° pikilõige (joon. 9)
1 Vabastage mõlemal küljel tähtkäepidepolt (E).
2
Kallutage juhtsiini (8) vasakule, nurgaskaalal (18)
45° peale.
3 Pingutage tähtkäepidepolt (E) taas kinni.
4 Teostage lõige selgitatud viisil.
