Scheppach FS3600 Originalanleitung Seite 18

Fig.1
13
2
5
4
19
3
Fig.2
11
16
15
18
9
8
14
6
12
17
7
10
1
• Machen Sie alle Maschineneinstellungen bei ausge-
schalteter Maschine.
• Lassen Sie die Maschine nie unbeaufsichtigt, solan-
ge sie läuft.
• Beim Abschalten verlassen Sie die Maschine erst,
nachdem sie komplett stillsteht.
• Schalten Sie die Maschine immer aus, bevor Sie den
Netzstecker ziehen.
• Ziehen Sie immer den Netzstecker. Ziehen Sie den
Stecker nie am Kabel aus der Steckdose.
• Verwenden Sie keine Trennscheibe, die mit den spe-
zifizierten Größen nicht übereinstimmt.
• Tragen Sie die Maschine nie am Kabel.
Wenn Sie nicht sicher sind, ob eine Arbeitsbedingung
sicher oder unsicher ist, arbeiten Sie nicht mit der Ma-
schine.

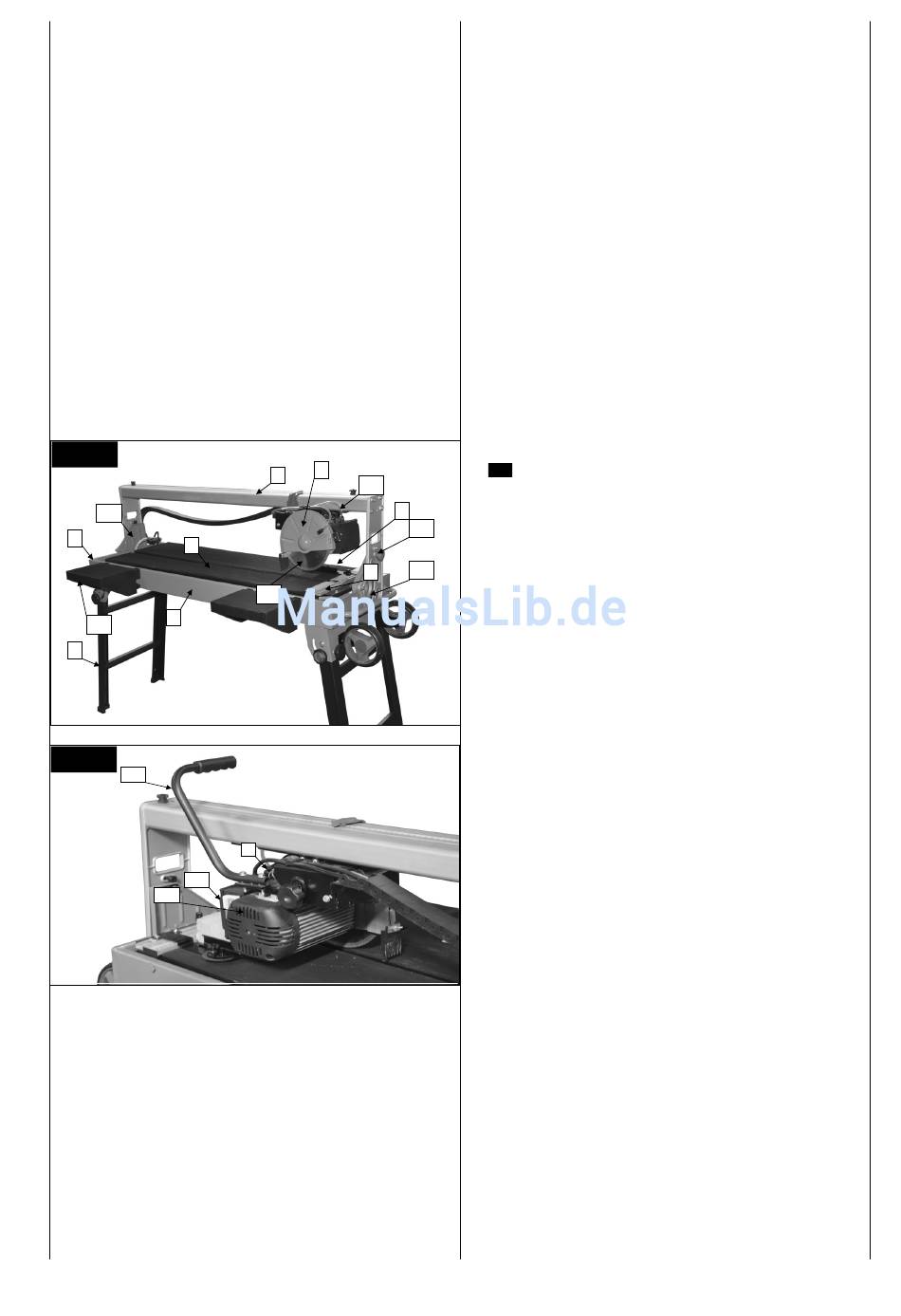

AUSSTATTUNG FIG.1-2
1 Maschinenkopf
2
Untergestellrahmen
3 Standfüße
4
Wasserwanne
5 Werkstückauflage
6
Querschneidlehre
7 Anschlagschiene
8
Führungsschiene
9 Trennscheibenschutz
10 Diamanttrennscheibe
11 Handgriff
12 Sterngriffschraube für Winkeleinstellung
13 Kühlwasserpumpe
14 Schlauch
15 Elektromotor
16 Ein-/Ausschalter
17 Winkelskala für Winkeleinstellung
18 Tischverbreiterung
