SICHERUNGSDOSE

Die Sicherungsdose ist
Öffnen des linken Deckels
Lenkungskonsole zugänglich.
Hauptsicherungsdose ist achtpolig. Bei
Traktoren mit der Sicherheitskabine ist
neben der Hauptsicherungsdose noch
eine andere vierpolige Sicherungsdose
untergebracht.
Die Sicherungen sind messerartig. Beim
Austausch ist es nötig, den vorge-
schriebenen Wert der Sicherung einzu-
halten. Bei der wiederholten Unter-
brechung die Service-Werkstatt auf-
suchen.
ELEKTRISCHE INSTALLATION

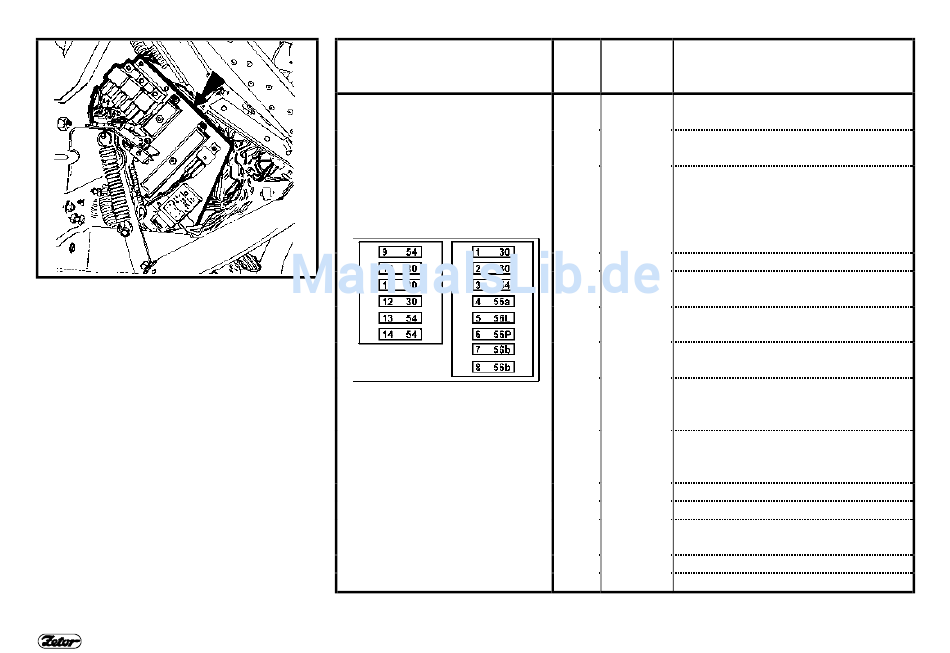

Anordnung der Sicherungen
in der Sicherungsdose
F301
nach dem
der
Die
Pos. Siche-
rungs-
größe
1 15A
2 15A
3 15A
4 15A
5 15A
6 15A
7 15A
8 15A
9 15A
10 15A
11 15A
12 15A
13 15A
14 15A
166
Gesichertes System
Unterbrecher der Warnleuchten,
Bremsleuchten
Hupe, Ausführung 30 des Relais
des Startschutzschalters
Vordertreibachse, Differential-
sperre, Vorderzapfwelle mit Kont-
rolllampen, Relais "3" Differen-
tialsperre, Speisung des Arma-
turenbrettes,Montagesteckdose
Fernleuchten mit Kontrolllampe
linke Begrenzungslichter,
leuchtung des Kennzeichens
rechte Begrenzungslichter, Ar-
beitsleuchten mit Kontrolllampe
rechte Abblendleuchten, Nebel-
leuchte mit Kontrolllampe
linke Abblendleuchten, Kontroll-
lampe der Leuchten in der Maske
/im Dach des Traktors
Vorder- und Hinterscheiben-
wischer, Scheibenwascher, Re-
lais "4"
Heizungslüfter, Relais "5" und "6"
Reserve
Klimatisierung (Kupplung des
Kompressors)
Erwärmung der Spiegel
Erwärmung der Hinterscheibe
Be-
