EIN- UND ABSCHALTUNG DER
SCHNELLKUPPLUNGEN
Beim Ein- und Ausschalten der
Schnellkupplungen muß darauf
geachtet werden, daß des Restöl
in der Steckdose
Stecker der Schnellkupplung
bleibt. Aus den ökologischen
Gründen muß dieses
nach jeder Entkoppelung der
Schnellkupplungen
bigem Textilmaterial
werden.
HYDRAULISCHE EINRICHTUNG
F_02_124

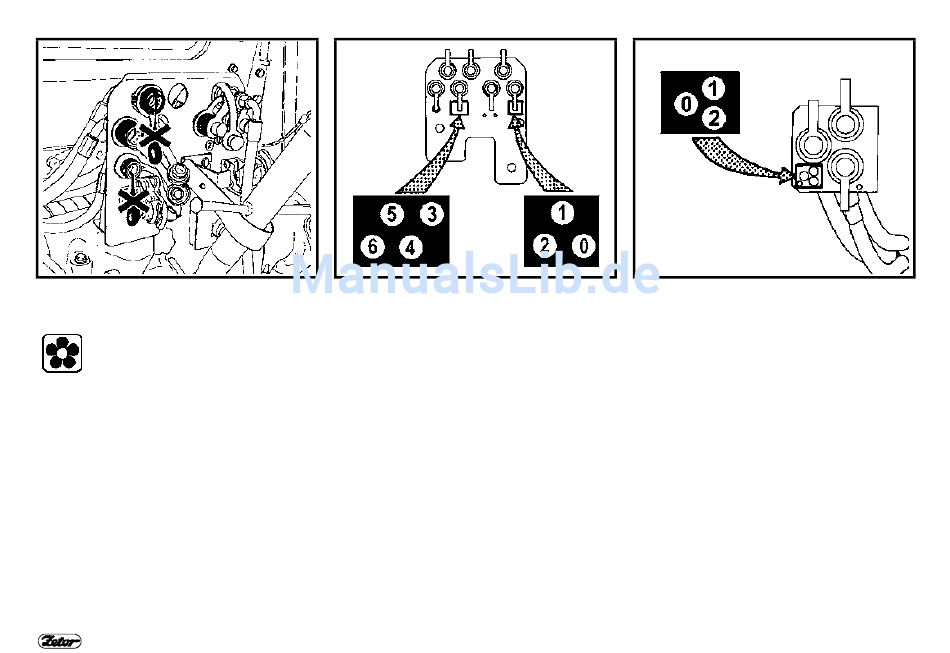

HINTERE AUSFÜHRUNGEN DES
HYDRAULIKKREISES
In der Grundausführung (Traktor ist
weder mit Vorderausführungen noch mit
einer Vorderdreipunktaufhängung aus
bzw. am gestattet) sind die Hinterausführungen
mit Druckschnellkupplungen "1" bis "6"
beendet und das Drucköl wird zu den
Restöl Schnellkupplungen nach der Lage des
einschlägigen
mit belie- Zusatzverteilers verteilt.
beseitigt Die mit "0" bezeichnete Schnellkupplung
ist direkt
Achsgetriebes
Rücklauföl aus hydraulischen Außen-
verbrauchern
hydromotoren) bestimmt.
F163c
-
Betätigungshebels des
mit dem Raum des
verbunden und für
(vor allem Rotations-
90
VORDERE AUSFÜHRUNGEN DES
HYDRAULIKKREISES
Sie werden ans Paneel in dem rechten
Vorderteil des Traktors montiert. Sie sind
für die Steuerung der frontgetragenen
Zusatzgeräte bestimmt. Die Bezeich-
nung der Ausführungen und deren Aus-
nutzung sind gleich wie bei den hinteren
Außenausführungen.
