Die Saug- und Druckleitungen mon‐
tieren:

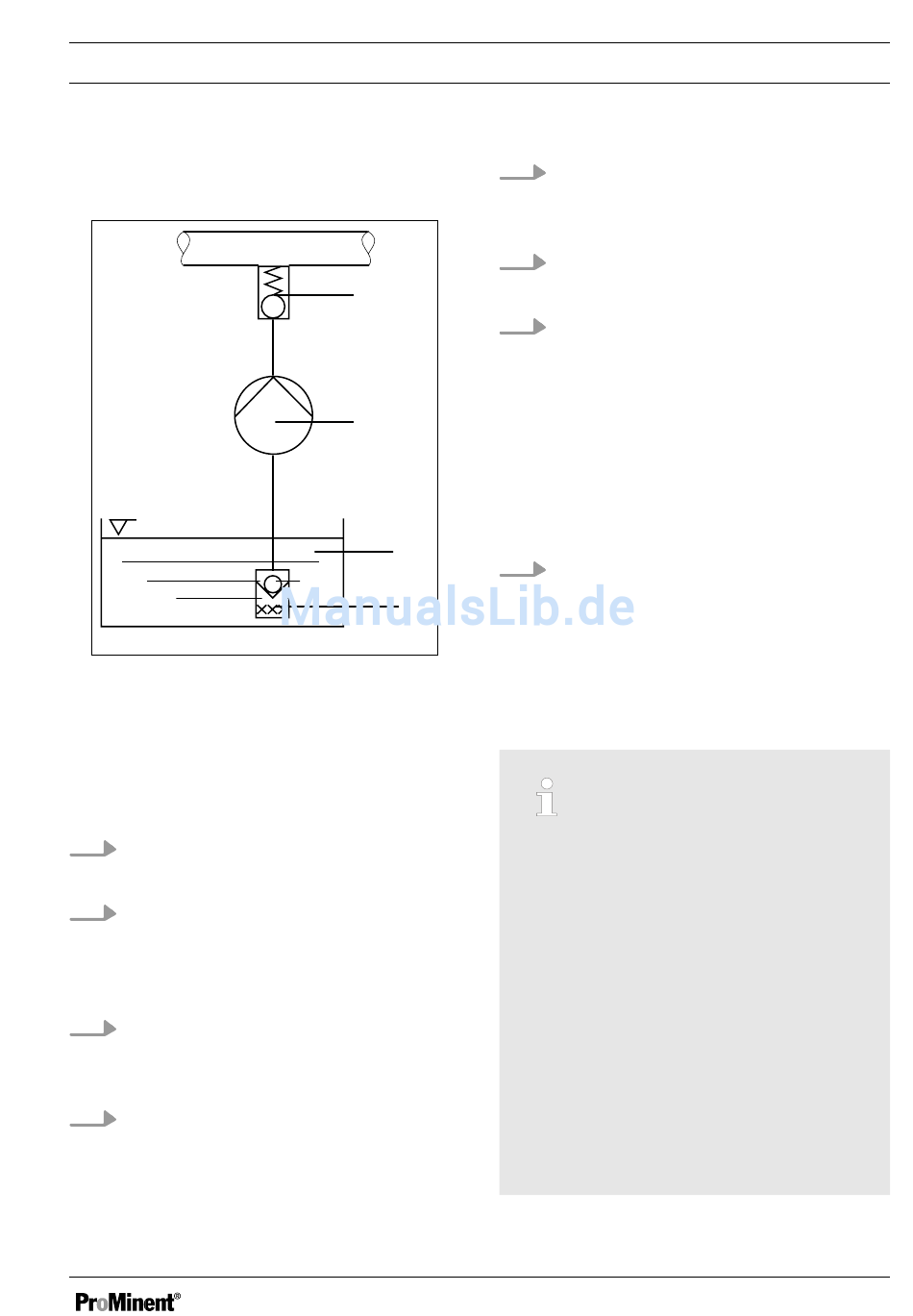

Abb. 6: Installationsschema
1. Schlauchpumpe
2. Dosierbehälter
3. Fußventil oder Sauglanze
4. Dosierventil
1. Schneiden Sie das Schlau‐
chende gerade ab.
2. Schrauben Sie eine Überwurf‐
mutter ab und schieben Sie die
Überwurfmutter über den Pum‐
penschlauch.
3. Schieben Sie das Schlau‐
chende bis zum Anschlag über
die Tülle.
4. Schließen Sie die Druckleitung
an den rechten Schlauchan‐
schluss an.
5.
6.
4
7.
1
2
8.
3
A1631
5.3
–
–
–
–
Montieren und Installieren
Schließen Sie die Saugleitung
an den linken Schlauchan‐
schluss an.
Ziehen Sie die Überwurfmuttern
fest.
Schneiden Sie das freie Saug‐
leitungsende so ab, dass das
Fußventil knapp über dem
Behälterboden hängt. Bei
Dosiermedien, bei denen sich
ein Bodensatz bilden kann,
müssen Sie das Fußventil min‐
destens 50 mm über den Behäl‐
terboden hängen lassen.
Führen Sie vom Leckagenippel
eine Schlauchleitung in den
Behälter zurück.
Schlauchpumpe elektrisch
installieren
Sie dürfen die elektrische
Installation erst nach der
mechanischen und hydrauli‐
schen Montage durchführen.
Sichern Sie bei der Installation
das Netzkabel, es muss span‐
nungslos und gegen Wieder‐
einschalten gesichert sein.
Sehen Sie bei der Installation
eine Kurzschlusssicherung
vor.
Sehen Sie bei der Installation
einen Netz-Ausschalter vor.
