Bedienungselemente - Hameg Hm8018 Bedienungsanleitung

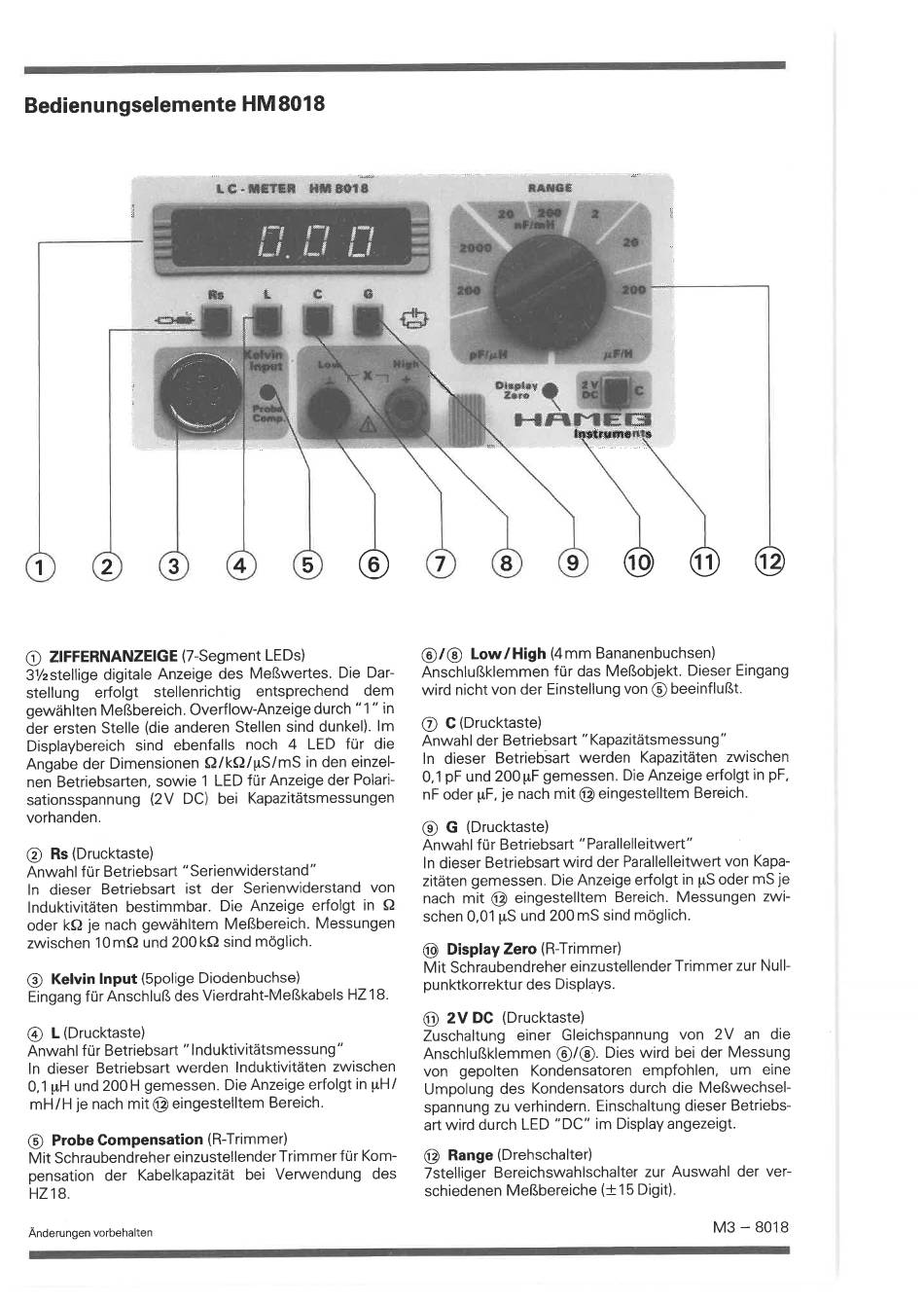

Bedienungselemente

2 3
1
@ ZIFFERNANZEIG E (7-Segment L EDs)
31,4steIIig e digitale Anzeige des Meßwertes. Die Dar-
stellung erfolgt stellenrichtig entsprechend dem
gewähltenMeßbereich. O verflow-Anzeige d urch" I " in
der ersten Stelle (die anderen Stellen sind dunkel). 1m
Displaybereich Sind ebenfalls noch 4 LED für die
Angabe der Dimensionen Q/kQ/gS/mS in den einzel-
nen Betriebsarten. sowie 1 LED für Anzeige der Polari-
sationsspannung (2V DC) bei Kapazitätsmessungen
vorhanden.
@ Rs(Drucktaste)
Anwahl für Betriebsart " Serienwiderstand"
In dieser Betriebsart ist der Serienwiderstand
Induktivitäten bestimmbar. Die Anzeige erfolgt in Q
OderkQ je nach gewähltem Meßbereich. Messungen
zwischen 10mQ und 200kQ Sind möglich.
@ Kelvin Input (5polige Diodenbuchse)
Eingangfür Anschluß desVierdraht-MeßkabelsHZ18.
@ L (Drucktaste)
Anwahl für Betriebsart "Induktivitätsmessung"
In dieser Betriebsart werden
0.1gH und 200H gemessen. Die Anzeigeerfolgt in gH/
mH/H je nach mit@eingestelltem Bereich.
@ Probe Compensation (R-Trimmer)
Mit Schraubendreher einzustellender
pensation der Kabelkapazität bei Verwendung des
HZ18.
Ånderungenvorbehalten
HM8018
L c METER NM 8018
L c
5 6
4
von
Induktivitäten zwischen
Trimmer für Kom-
RANGE
9
7 8
@/@ Low/High (4mm Bananenbuchsen)
Anschlußklemmen für das Meßobjekt. Dieser Eingang
Wird nicht von der Einstellung von @ beeinflußt.
@ C (Drucktaste)
Anwahl der Betriebsart "Kapazitätsmessung
In dieser Betriebsart werden Kapazitäten zwischen
0,1pF und 200gF gemessen. Die Anzeigeerfolgt in pF,
nF OdergF,je nach mit@eingestelltem Bereich.
@ G (Drucktaste)
Anwahl für Betriebsart "Parallelleitwert"
In dieser Betriebsart Wird der Parallelleitwert
zitäten gemessen. Die Anzeigeerfolgt in gSOdermSje
nach mit @ eingestelltem Bereich. Messungen zwi-
schen 0,01 PS und 200 mS sind möglich.
@ Display Zero (R-Trimmer)
Mit Schraubendreher einzustellender
punktkorrektur des Displays.
@ 2V DC (Drucktaste)
Zuschaltung einer Gleichspannung von 2V an die
Anschlußklemmen @/@. Dies Wird bei der Messung
von gepolten Kondensatoren empfohlen,
Umpolung des Kondensators durch die Meßwechsel-
spannung zu verhindern. Einschaltungdieser Betriebs-
art Wird durch LED "DC" im Display angezeigt.
@ Range (Drehschalter)
7steIIiger Bereichswahlschalter zur Auswahl der ver-
schiedenen Meßbereiche (± 15 Digit).
@ 11
"
von Kapa-
Trimmer zur Null-
um eine
M3 - 8018
