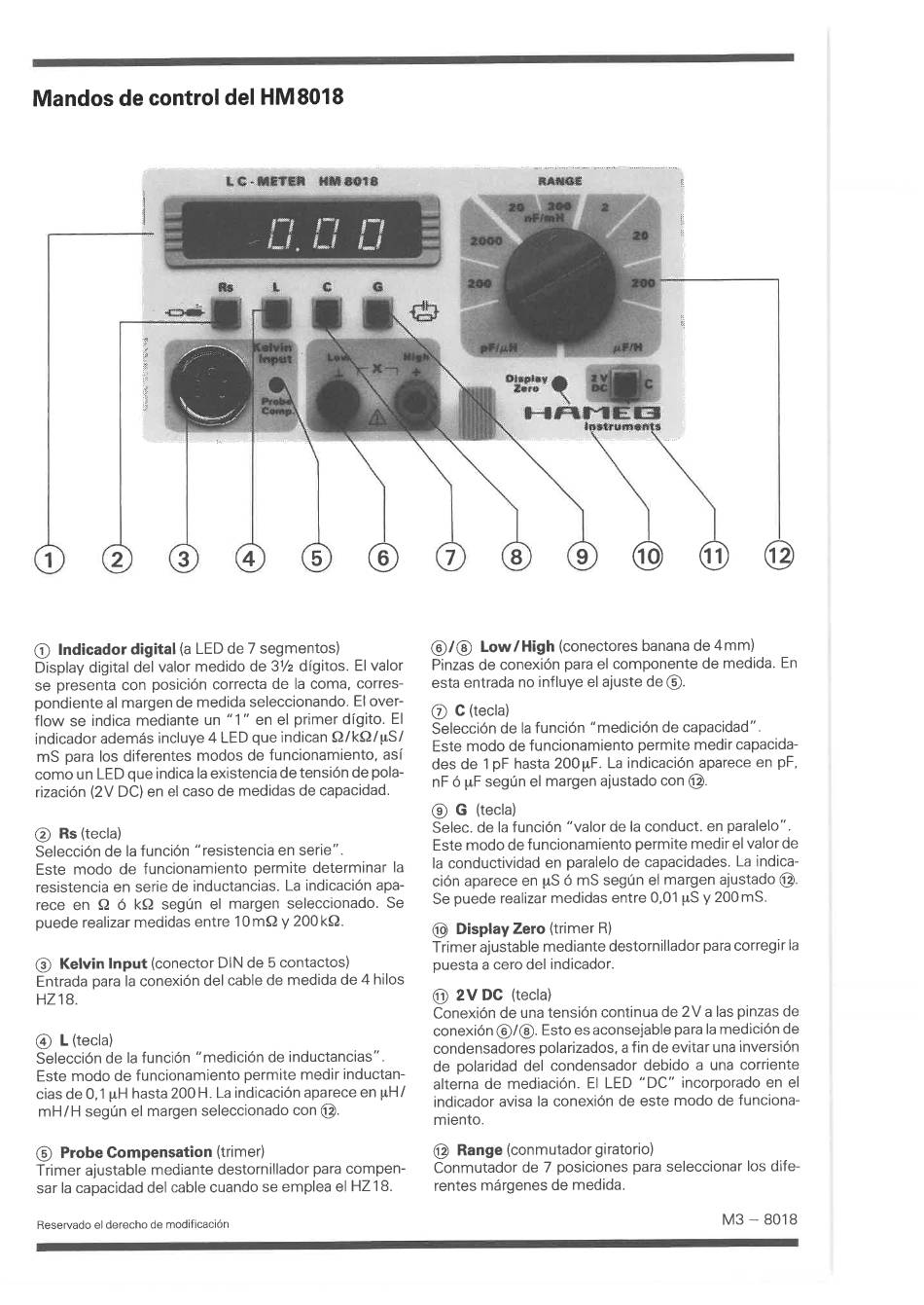

Mandos de control
3
1 2
@ Indicador digital (a LEDde 7 segmentos)
Display digital del valor medido de 31/2digitos. El valor
se presenta con posiciån correcta de la coma, corres-
pondiente al margen de medidaseleccionando.Elover-
flow se indica mediante un "1 " en el primer digito. El
indicador ademås incluye 4 LED que indican Q/kQ/gS/
mS para los diferentes modos de funcionamiento, asi
como un LED que indica Iaexistencia de tensiån de pola-
rizaci6n (2V DC) en el caso de medidas de capacidad.
@ Rs (tecla)
Selecciön de la funciön " resistencia
Este modo de funcionamiento permite determinar la
resistencia en serie de inductancias. La indicaciön apa-
rece en Q 6 kQ segün eI margen seleccionado. Se
puede realizar medidas entre 10mQ y 200kQ.
@ Kelvin Input (conector DINde 5 contactos)
Entrada para Ia conexiån del cable de medida de 4 hilos
HZ18.
@ L (tecla)
Selecci6n de la funci6n "mediciån
Este modo de funcionamiento
cias deO,I gH hasta200H. Laindicaciönapareceen PH/
mH/H segün el margen seleccionado con @.
@ Probe Compensation (trimer)
Trimer ajustable mediante destornillador para compen-
sar la capacidad del cable cuando se emplea eI HZ 18.
Reservado el derecho de modificaciån
del HM8018
L C -METER KM80tø
1.1. 1 .11 1.7
L c
4 5
en serie"
de inductancias".
permite medir inductan-
RANOC
9
7 8
@/@ Low/High (conectoresbananade 4mm)
Pinzas de conexiön para el componente de medida. En
esta entrada no influye eI ajuste de@
@ C (tecla)
Selecciån de la funciån "mediciån de capacidad"
Este modo de funcionamiento permite medir capacida-
des de I pF hasta 200 PF. La indicaciön aparece en pF,
nF 6 pF següneI margenajustadocon @
@ G (tecla)
Selec. de la funciön "valor de la conduct. en paralelo"
Este modo de funcionamiento permite medir el valor de
la conductividad en paralelo de capacidades. La indica-
ciön aparece en gS mS segün ef margen ajustado @.
Se puede realizar medidas entre 0.01 PSy 200 mS.
@ Display Zero (trimer R)
Trimer ajustable mediante destornillador para corregir Ia
puesta a cero del indicador.
0 2V DC (tecla)
Conexiön de una tensiön continua de 2V a las pinzas de
Esto es aconsejable para la mediciön de
condensadores polarizados, afin de evitar una inversiån
de polaridaddel condensador debido a una corriente
alterna de mediaciön. El LED "DC"
indicador avisa la conexiön
miento.
@ Range (conmutadorgiratorio)
Conmutador de 7 posiciones para seleccionar los dife-
rentes mårgenes de medida.
1
10 11
incorporado en eI
de este modo de funciona-
M3 — 8018
