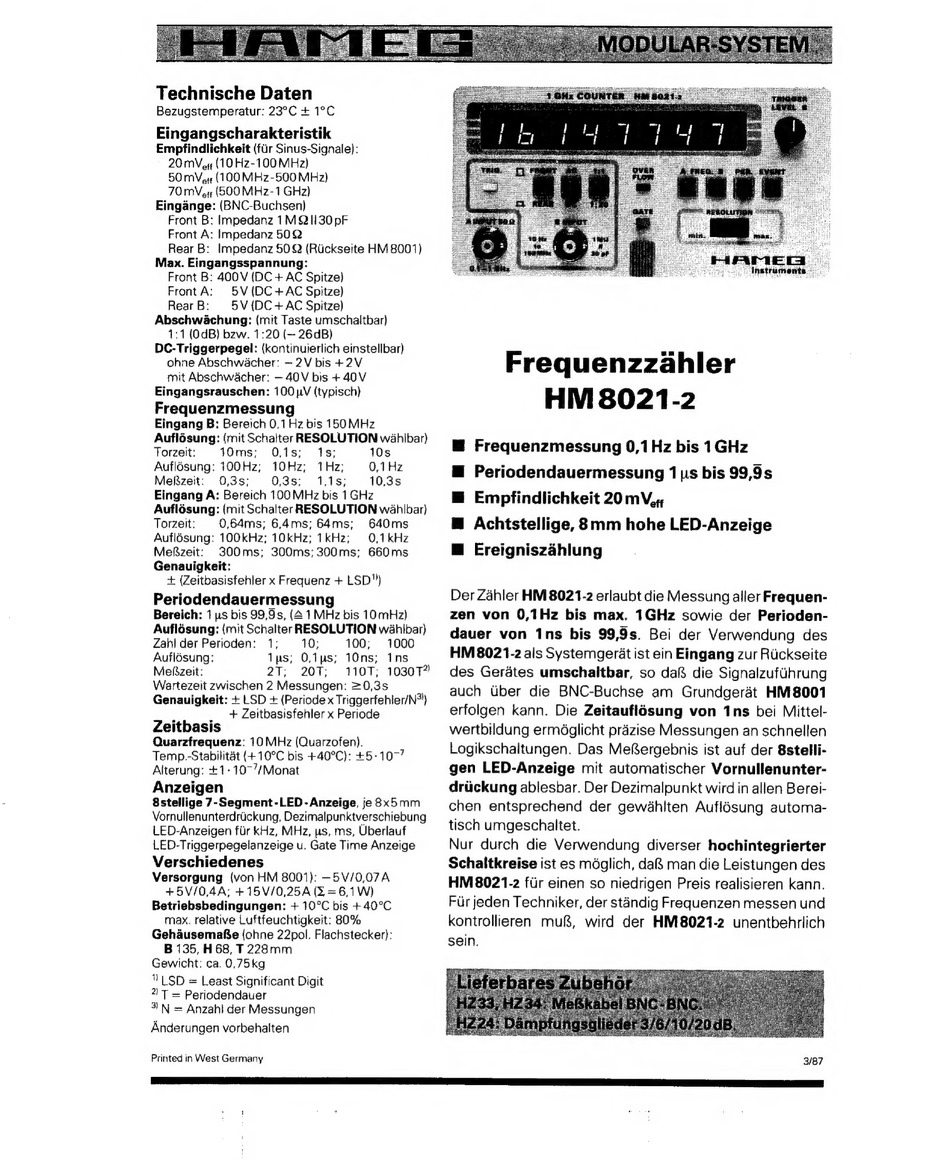

Technische Daten
Bezugstemperatur: 23°C + 1°C
Eingangscharakteristik
Empfindlichkeit (ftir Sinus-Signale):
20 MV eg (10 HZ- 100 MHz)
50 MV eee (100 MHz-500 MHz)
70 MVe4, (500 MHz-1 GHz)
Eingange: (BNC-Buchsen)}
Front B: Impedanz 1M QtI30pF
Front A: Impedanz 50Q
Rear B: Impedanz 50 Q (Ruckseite
HM 8001)
Max. Eingangsspannung:
Front B: 400V (DC + AC Spitze)
FrontA:
5V(DC+AC Spitze)
RearB:
5V(DC+AC Spitze)
Abschwachung: (mit Taste umschaltbar)
1:1 (OdB) bzw. 1:20 (— 26dB)
DC-Triggerpegel: (kontinuierlich einstellbar)
ohne Abschwacher: — 2V bis
+2V
mit Abschwacher: — 40V bis + 40V
Eingangsrauschen: 100 pV (typisch)
Frequenzmessung
Eingang B: Bereich 0,1Hz bis 150 MHz
Aufiésung: (mit Schalter RESOLUTION wéahibar)
Torzeit:
10ms;
0,18;
18;
10s
Auflésung: 100Hz;
10Hz;
1Hz;
0,1 Hz
MeRzeit:
0,3;
03s;
1,18;
10,3s
Eingang A: Bereich 100 MHz bis 1 GHz
Auflésung: (mit Schalter RESOLUTION wéahlbar)
Torzeit:
0,64ms; 6,4ms; 64ms;
640ms
Auflésung: 100kHz; 10kHz; 1kHz;
0,1 kHz
MefRzeit:
300ms;
300ms:300ms;
660ms
Genauigkeit:
+ (Zeitbasisfehler x Frequenz + LSD")
Periodendauermessung
Bereich: 1 us bis 99,9s, (2 1 MHz bis 10 mHz)
Auflésung: (mit Schalter RESOLUTION wahibar)
Zahl der Perioden:
1; ~~ 10;
100;
1000
Auflésung:
Tus; O,1ps;
10ns;
1ns
Mefizeit:
2T;
207;
110T; 10307?
Wartezeit zwischen 2 Messungen: =0,3s
Genauigkeit: + LSD + (Periode x Triggerfehler/N*)
_ _
+ Zeitbasisfehler x Periode
Zeitbasis
Quarzfrequenz: 10 MHz (Quarzofen).
Temp.-Stabilitat (+ 10°C bis +40°C): +5-107"
Alterung: +1-1077/Monat
Anzeigen
8stellige 7-Segment-LED- Anzeige, je 8x5mm
Vornullenunterdriickung, Dezimalpunktverschiebung
LED-Anzeigen fiir kHz, MHz, us, ms, Uberlauf
LED-Triggerpegelanzeige u. Gate Time Anzeige
Verschiedenes
Versorgung
(von HM 8001): —5V/0,07A
+5V/0,4A; +15V/0,25A (% =6,1W)
Betriebsbedingungen: + 10°C bis + 40°C
max. relative Luftfeuchtigkeit: 80%
Gehausemafge (ohne 22pol. Flachstecker):
B 135,
H68, T 228mm
Gewicht: ca. 0,75kg
1 LSD = Least Significant Digit
2) T = Periodendauer
3) N = Anzahl der Messungen
Anderungen vorbehalten
Printed in West Germany
Instruments.
HAMMER
_
Frequenzzahler
HM 8021-2
@ Frequenzmessung 0,1Hz bis
1GHz
@ Periodendauermessung 1s bis 99,9s
@ Empfindlichkeit 20 mV.,
@ Achtstellige, 8mm hohe LED-Anzeige
M@ Ereigniszahlung
Der Zahler HM 8021-2 erlaubt die Messung aller Frequen-
zen von 0,1Hz bis max. 1GHz sowie der Perioden-
dauer von 1ns bis 99,9s. Bei der Verwendung
des
HM 8021-2 als Systemgerat ist ein Eingang zur Riickseite
des Geraétes umschaltbar, so da die Signalzuftihrung
auch Uber die BNC-Buchse
am
Grundgeraét HM8001
erfolgen kann. Die Zeitauflésung von 1ns bei Mittel-
wertbildung ermdglicht prazise Messungen an schnellen
Logikschaltungen. Das MefRergebnis ist auf der 8stelli-
gen LED-Anzeige mit automatischer Vornullenunter-
driickung ablesbar. Der Dezimalpunkt wird in allen Berei-
chen entsprechend der gewdahliten Auflésung automa-
tisch umgeschaltet.
Nur durch die Verwendung
diverser hochintegrierter
Schaltkreise ist es moglich, da man die Leistungen des
HM 8021.2 ftir einen so niedrigen Preis realisieren kann.
Fur jeden Techniker, der standig Frequenzen messen und
kontrollieren
muf, wird der HM8021-2
unentbehrlich
sein.
3/87
'
