Montage Des Roues Et Dépliage; Montage Des Repose-Pieds; Réglage De La Longueur Et De L'inclinaison Des Repose-Pieds; Réglage De La Hauteur - Drive Devilbiss Rotec Gebrauchsanweisung

l'autorisation. Points de fixation sur le système de rete-
nue (voir instructions de montage AMF Bruns) Les sys-
tèmes de retenue de la société AMF-Bruns fournissent
les nœuds de force pour la fixation des produits dans le
KMP. Les produits ne doivent être fixés qu'à ces nœuds
de force pour la retenue dans le KMP.
La personne responsable du transport doit être familia-
risée avec les réglementations actuelles en matière de
transport ainsi qu'avec l'utilisation du KMP et du système
de retenue. Pour sécuriser le fauteuil roulant, il faut utili-
ser des systèmes de retenue à quatre points ancrés au
Mise en service
véhicule.

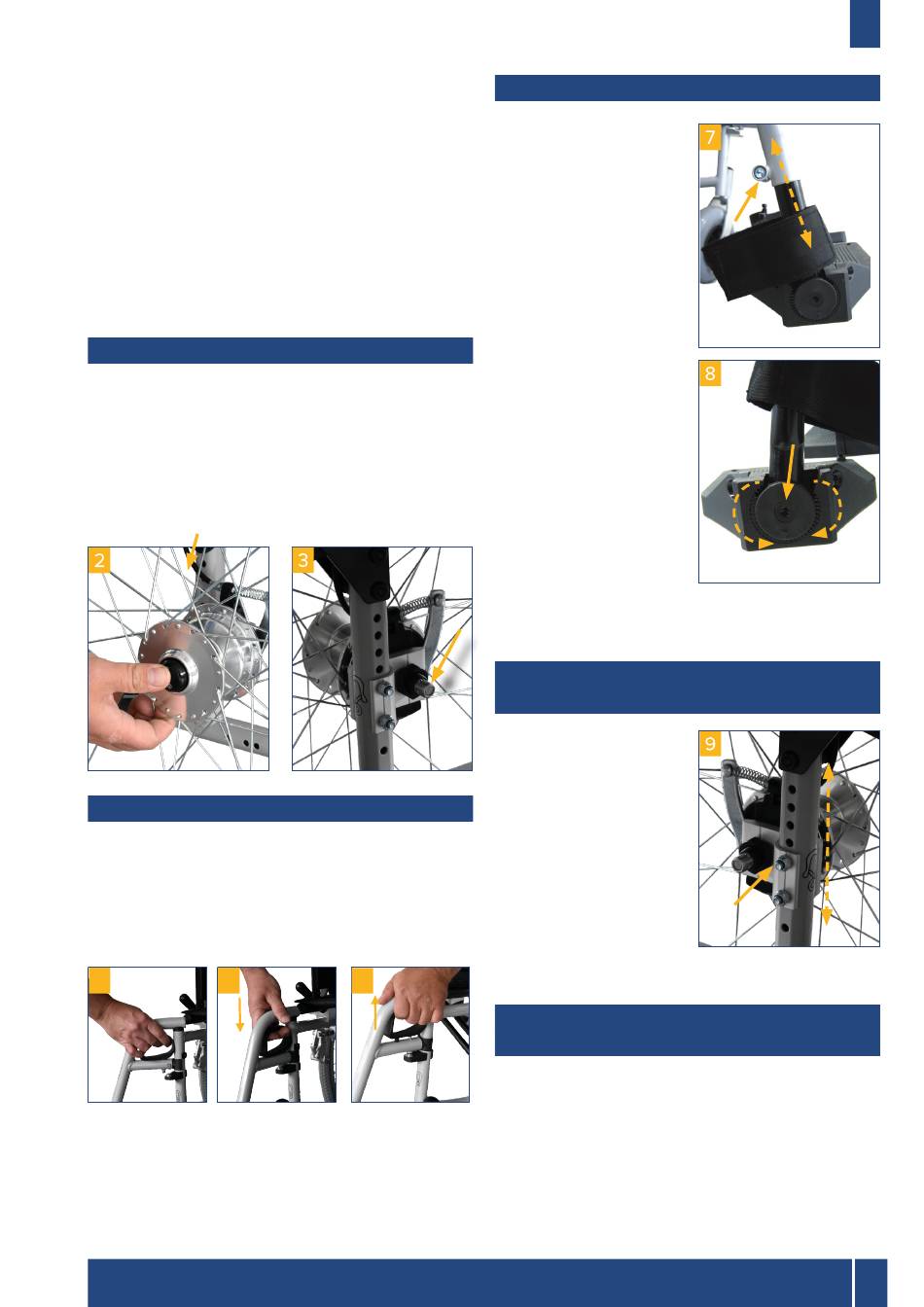

Montage des roues et dépliage
Pour monter la main-courante, appuyer sur le bouton
de déverrouillage au centre du moyeu et positionner la
main-courante dans le logement prévu à cet effet au ni-
veau du Variobloc. Une fois la roue montée, vérifier si elle
est correctement verrouillée en la tirant vers l'extérieur
(fig. 2+3). Déplier le fauteuil roulant. Pour cela, appuyer
sur l'assise jusqu'à ce qu'elle s'encliquète (on doit enten-
dre un « clic »).

Montage des repose-pieds

Monter les deux repose-pieds livrés avec le fauteuil
comme indiqué sur la figure et les faire pivoter vers
l'intérieur jusqu'à ce qu'ils s'encliquètent (on doit enten-
dre un « clic ») (fig. 4+5). Pour les déverrouiller, tirer le
levier vers le haut et faire pivoter les repose-pieds sur
les côtés (fig. 6).
4 5
Ne jamais faire pivoter les repose-pieds vers l'intérieur.
Drive Medical GmbH & Co. KG | Dernière mise à jour: 02.07.2024 | Sous réserve d'erreurs et de modifications
Réglage de la longueur et de l'inclinaison
des repose-pieds
Réglage de la longueur
(fig. 7)
Desserrer la vis du repo-
se-pied au moyen de la clé
Allen fournie avec le fau-
teuil et faire coulisser le
repose-pied vers le haut
ou le bas jusqu'à la
longueur souhaitée.
Ne pas oublier de resser-
rer la vis !
Réglage de l'inclinaison
(fig. 8)
À l'aide de la clé Allen
fournie avec le fauteuil,
desserrer la vis de la pa-
lette de manière à pou-
voir tirer cette dernière
vers l'intérieur hors de la
denture. Régler ensuite
la palette à l'inclinaison
souhaitée et l'enclencher
à nouveau dans la den-
ture.
Ne pas oublier de resserrer la vis !
Réglage de la hauteur
du siège (derrière le support de roue)
Le siège peut être réglé à
différentes hauteurs. Pour
le régler, retirer les deux
mains-courantes en ac-
tionnant les boutons de
déverrouillage (voir la sec-
tion « Montage des rou-
es »). Desserrer l'écrou du
support de roue et dépla-
cer ce dernier dans le trou
souhaité.
Replacer l'écrou avec sa
rondelle d'arrêt et le resserrer (fig. 9).
6
S'assurer que la vis de l'axe de roue est bien serrée !
Réglage de la hauteur
du siège (devant le support de roue)
La hauteur du siège à l'avant est réglable à différentes
hauteurs et elle est réglée en fonction de l'inclinaison
souhaitée pour l'assise. Pour le réglage, desserrer la vis
de l'axe de roue et l'enlever.
