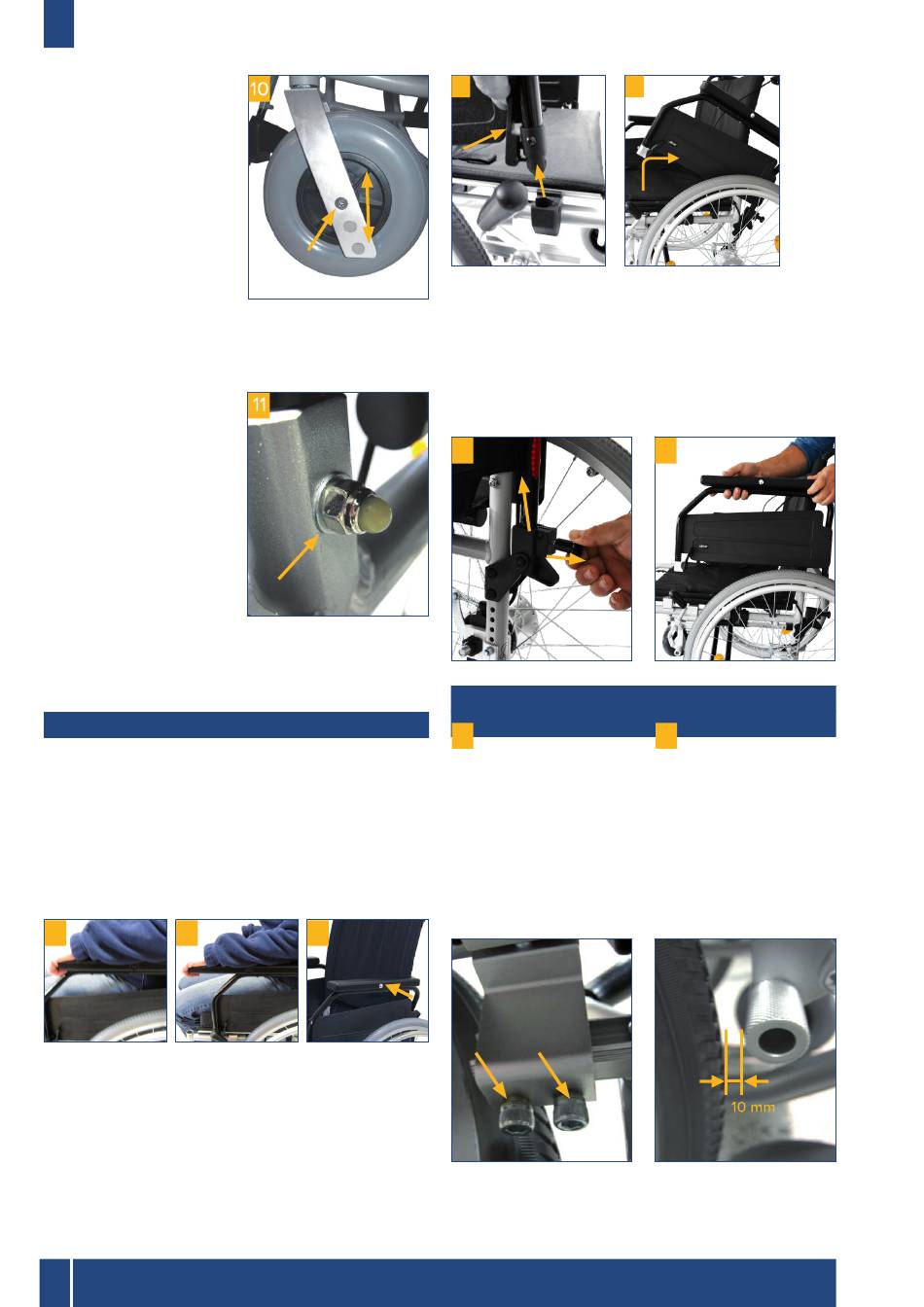

FR
Les bouchons des trous
sont facilement interchan-
geables. Placer la roue
dans la position souhaitée,
replacer la vis de l'axe de
roue et la resserrer (fig.
10).
S'assurer que la vis de
l'axe de roue est bien
Réglage de la
serrée !
hauteur du dossier
Le dossier peut être réglé à différentes hauteurs.
Attention : la hauteur des poignées change automati-
quement dès que l'on modifie la hauteur du dossier.
Pour déplacer le dossier,
desserrer les écrous si-
tués à droite et à gauche,
en bas du montant du dos-
sier (fig. 11).
Enlever les vis. Régler en-
suite le dossier à la hau-
teur souhaitée en tirant ou
en poussant les poignées.
Replacer les vis et les
écrous, et les resserrer.
Veiller à toujours régler les deux côtés à la même
hauteur
Réglage et retrait des accoudoirs
.
Le fauteuil roulant est livré avec les accoudoirs montés.
Selon les besoins, les manchettes d'accoudoirs peuvent
être réglées à deux longueurs différentes (fig. 12+13).
Pour régler la longueur, appuyer sur le bouton à res-
sort se trouvant à l'extérieur, au milieu de la manchette
d'accoudoir (fig. 14) et faire coulisser cette dernière dans
la position souhaitée.
12 13
Une fois le réglage effectué, le bouton à ressort doit
être à nouveau enfoncé ; le cas échéant, sélectionner la
position la plus proche.
Pour escamoter l'accoudoir vers l'arrière, action-
ner le levier de déverrouillage qui se trouve à l'avant
de l'accoudoir et le maintenir enfoncé tout en tirant
l'accoudoir vers le haut, jusqu'à ce qu'il soit libéré. Ce
dernier peut alors être repoussé vers l'arrière (fig. 15+16).
28
Drive Medical GmbH & Co. KG | Dernière mise à jour: 02.07.2024 | Sous réserve d'erreurs et de modifications
15
Si vous souhaitez retirer complètement les accoudoirs,
actionner le levier de déverrouillage qui se trouve à
l'avant de l'accoudoir comme décrit ci-dessus, et tirer lé-
gèrement l'accoudoir vers le haut pour le libérer.
Enlever ensuite l'accoudoir en tirant tout en maintenant
le bouton de déverrouillage arrière enfoncé (fig. 17).
L'accoudoir peut alors être enlevé par le haut (fig. 18).
17
Réglage et utilisation

du frein de stationnement

19
À la livraison, le réglage du frein de stationnement est
correct et adapté à la configuration du fauteuil. Si vous
avez modifié la position des roues, il est éventuellement
nécessaire de régler de nouveau le frein.
Pour cela, desserrer les deux vis situées sous chaque
frein (fig. 19) et déplacer l'unité complète sur le guide de
façon que l'écart entre les boulons du frein et le pneu
soit de 10 mm (fig. 20). Resserrer les deux vis de façon
à régler le frein de stationnement de manière optimale.
14
16
18
20
Mode d'emploi ROTEC
