Gebrauchszustand Herstellen; Räder Aufstecken Und Entfalten; Einhängen Der Fußstützen; Länge- Und Neigungseinstellung - Drive Devilbiss Rotec Gebrauchsanweisung

den sicheren Transport der Produkte im KMP und Grund-
lage für die Freigabe. Fixierpunkte am Rückhaltesystem
(siehe Anbauanleitung AMF Bruns) Die Rückhaltesys-
teme der Firma AMF-Bruns stellen die Kraftknoten zur
Befestigung der Produkte im KMP bereit. Die Produkte
dürfen nur an diesen Kraftknotenpunkten zur Rückhal-
tung im KMP befestigt werden.
Die für den Transport verantwortliche Person sollte mit
den aktuellen Vorschriften für den Transport sowie mit
der Bedienung des KMP und des Rückhaltesystems ver-
traut sein. Zur Sicherung des Rollstuhls müssen am Fahr-
zeug verankerte vier-Punkt Rückhaltesysteme
benutzt werden.

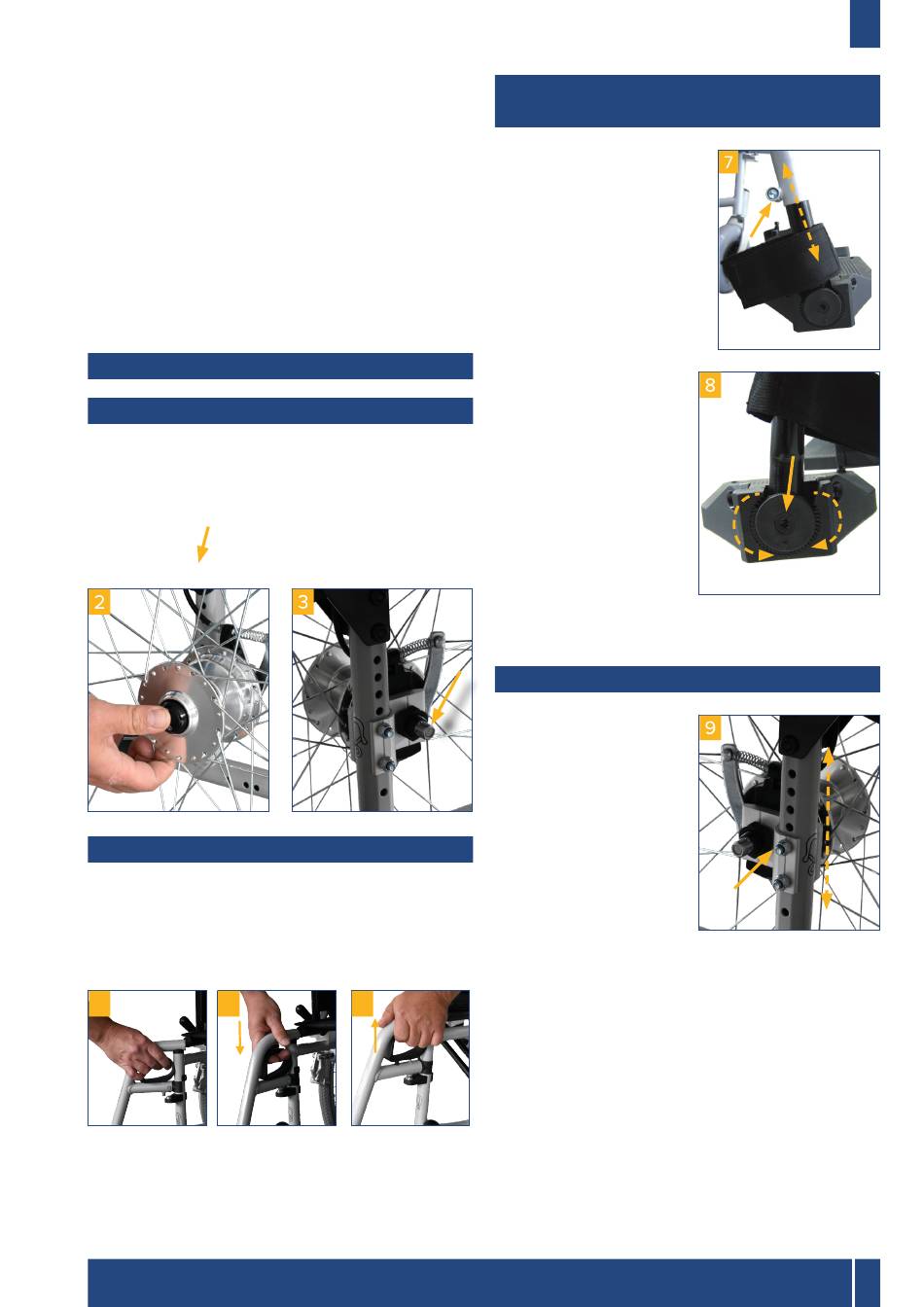

Gebrauchszustand herstellen

Räder aufstecken und entfalten
Stecken Sie die Greifreifenräder durch Drücken auf den
Entriegelungsknopf in der Nabenmitte in die vorgesehe-
ne Aufnahme am Varioblock ein. Achten Sie darauf, dass
das Rad nach dem Einsetzen richtig verriegelt ist, kont-
rollieren Sie diesen Vorgang durch Ziehen nach außen.
(Bild 2+3). Entfalten Sie nun den Rollstuhl durch Drücken
auf die Sitzfläche bis diese spürbar einrastet.
Einhängen der Fußstützen
Hängen Sie die beiden Fußstützen wie abgebildet ein
und schwenken Sie diese nach innen bis sie hörbar
einrasten (Bild 4+5). Zum Freigeben der Fußstützen
Hebel nach oben ziehen und Fußstütze seitlich
wegschwenken (Bild 6).
4 5
Fußstützen nie nach innen wegschwenken!
Drive Medical GmbH & Co. KG | Stand: 02.07.2024 | Irrtum und Änderungen vorbehalten
Länge- und Neigungseinstellung
der Fußauflage
Längeneinstellung
(Bild 7)
Lösen Sie mit beiliegendem
Inbusschlüssel die Schraube
an der Fußstütze und stellen
Sie die Länge Ihren Wün-
schen entsprechend durch
Verschieben nach obenoder
unten ein.
Schraube wieder festziehen!
Neigungseinstellung
(Bild 8)
Lösen Sie mit beiliegen-
dem Inbusschlüssel die
Schraube an der Fußauf-
lage soweit, dass sie diese
aus der Verzahnung nach
innen ziehen können. Dre-
hen Sie nun die Fußaufla-
ge in die gewünschte Po-
sition und drücken Sie sie
wieder in die Verzahnung.
Schraube wieder festziehen!
Sitzhöhe einstellen (Radaufnahme hinten)
Die Sitzhöhe hinten lässt
sich in Stufen einstellen.
Zum Verstellen nehmen
Sie die beiden Greifreifen-
räder durch Drücken des
Entriegelungsknopfes ab
(siehe Kapitel Räder auf-
stecken). Öffnen Sie die
Muttern der Radaufnahme
und versetzen Sie diese in
die gewünschte Bohrung.
Setzen Sie die Muttern mit
Sicherungsscheiben wie-
der auf und ziehen Sie sie an (Bild 9).
Vergewissern Sie sich, dass die Radachse gut angezo-
gen ist!
6
DE
7
Gebrauchsanweisung ROTEC
