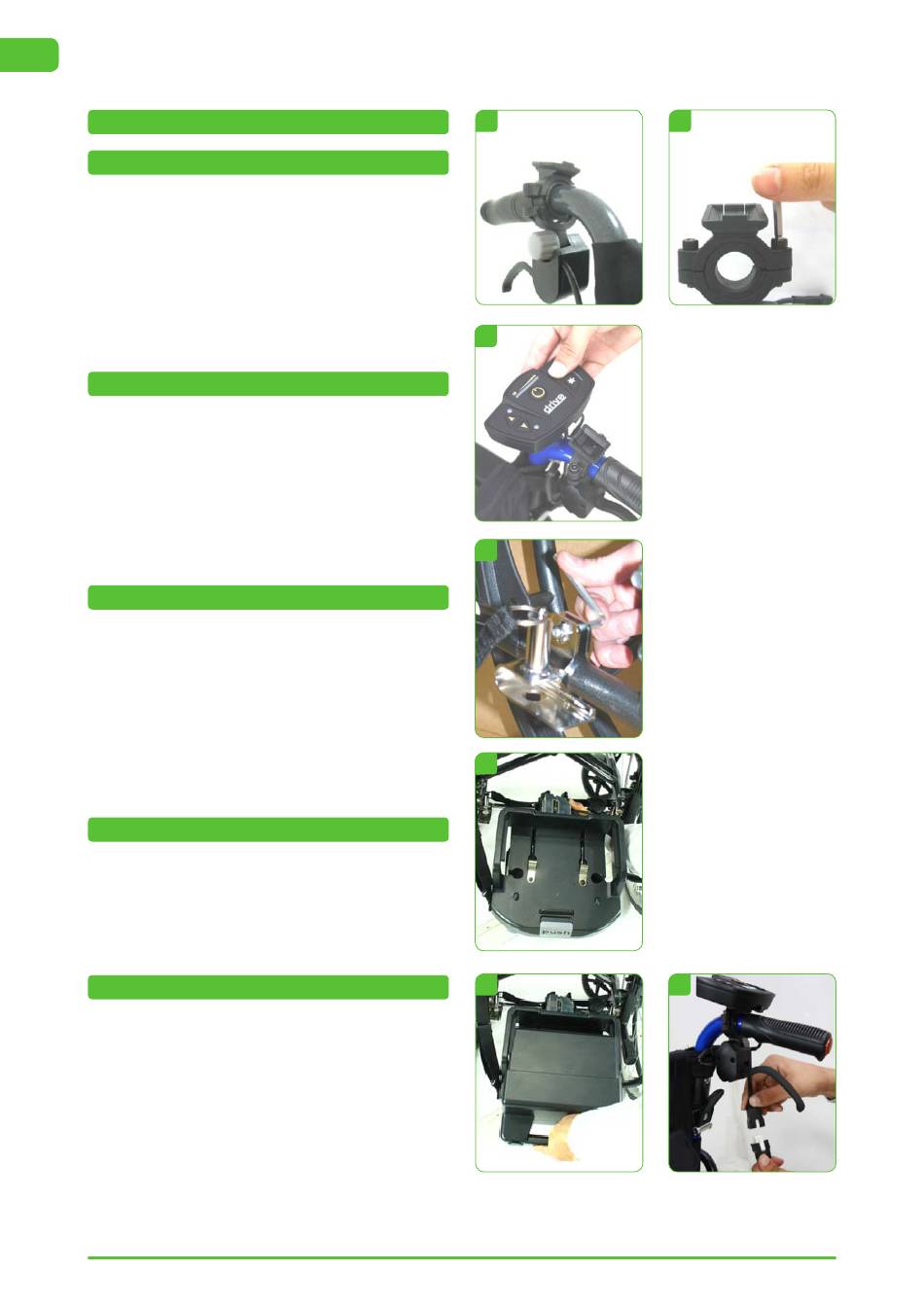

Montageanleitung
Montage der Handbedienung
Beide Schrauben der Kunststoffhalter lösen. Die Hal-
ter am Schiebegriff anbringen und mit den Schrau-
ben befestigen. Die Bedienung auf der Halterung
befestigen.
Hinweis: Die Bedienung kann - nach innen oder
nach außen stehend - auf dem linken oder rechten
Schiebegriff angebracht werden, je nachdem, wie es
für den Benutzer angenehmer ist.

Montage der Halterung

Beide Halterungen auf dem unteren waagrechten
Rohr des Rollstuhl mit Hilfe eines Inbusschlüssels
montieren.
Die Schrauben anziehen, so dass die Halterungen
fest sitzen und sich nicht drehen.
Die beiden Klettbandhälften zusammenfügen.

Montage des Antriebs

Die Teleskopstange am vorderen Ende durch den
Antrieb schieben. Den Sterngriff auf der Stange lö-
sen und die richtige Länge einstellen.
Die Griffe auf der Stange und vorne am Antrieb fest-
drehen.
Die beiden Enden der Stange hinter den Halterun-
gen platzieren, dann den Antrieb nach vorne schie-
ben, bis er einrastet.

Montage des Akkus

Den Akku, wie abgebildet (Bild 5), in das Akkufach
einlegen.
Dann den Akku nach vorne schieben, bis er einras-
tet.

Anschluss

Das Kabel vom Antrieb bis unten an die Handbedie-
nung führen. (Bild 6)
Die obere Schleife des Zugseils um den Schiebegriff
gegenüber der Handbedienung legen.
4
1
3
3
4
5
2
6
