Sitzhöhe Einstellen (Radaufnahme Vorn); Rückenlehnenhöhe Verstellen; Armlehnen Einstellen Und Abnehmen; Feststellbremse Einstellen Und Gebrauch - Drive Devilbiss Rotec Gebrauchsanweisung

DE

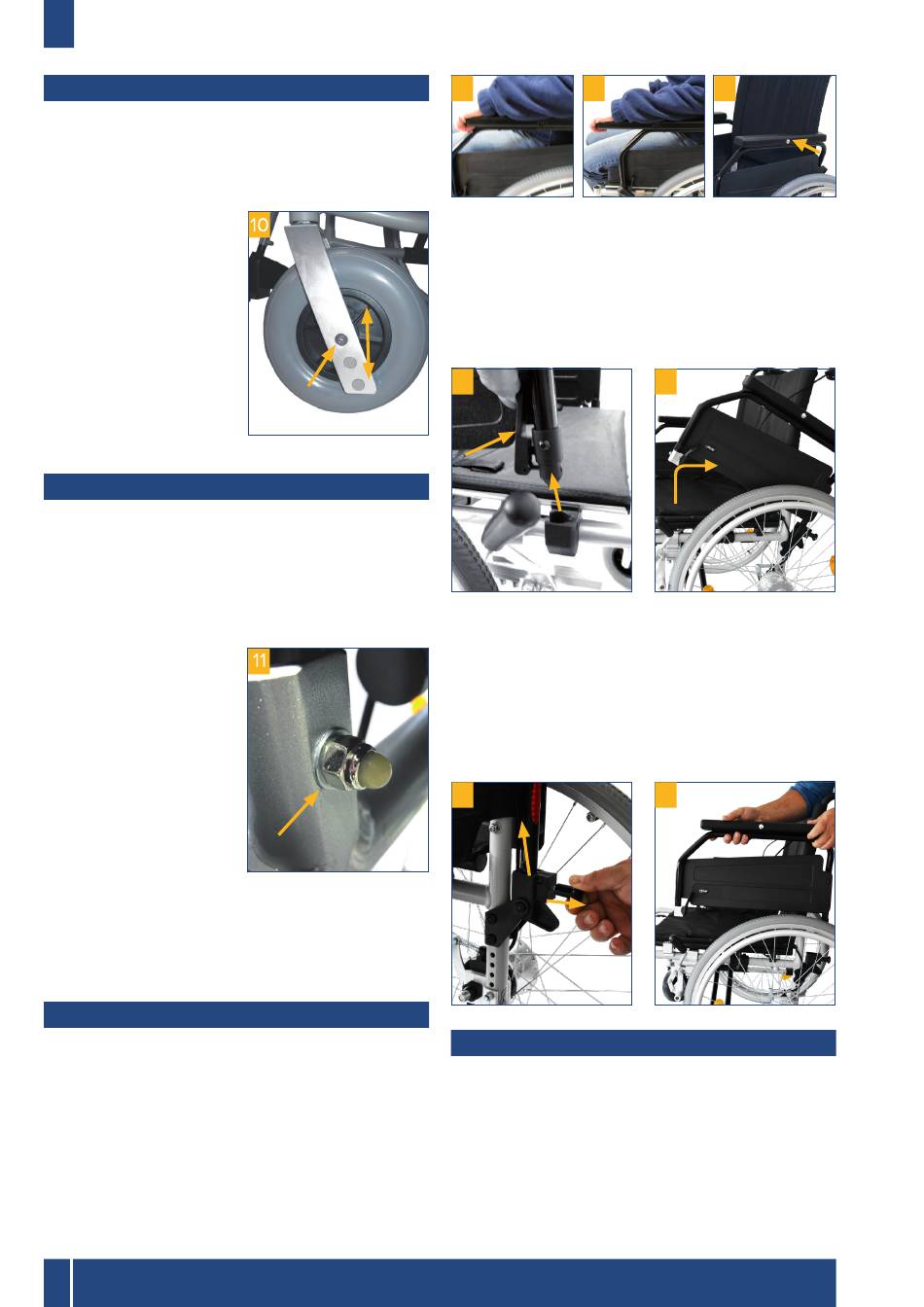

Sitzhöhe einstellen (Radaufnahme vorn)
Die Sitzhöhe vorn lässt sich in Stufen einstellen und wird
der gewünschten Sitzflächen-Neigung entsprechend
eingestellt. Zum Verstellen öffnen Sie die Radachsen-
schraube und ziehen diese heraus.
Die Stopfen der entspre-
chenden Bohrungen sind
leicht austauschbar. Ver-
setzen Sie das Rad nun in
die gewünschte Position
und stecken Sie die Rad-
achsenschraube wieder
ein und ziehen diese fest
(Bild 10).
Vergewissern Sie sich,
dass die Radachse gut
angezogen ist!
Rückenlehnenhöhe verstellen
Die Höhe der Rückenlehne kann stufenweise eingestellt
werden.
Bitte beachten: Mit der Verstellung der Rückenlehne
verstellt sich automatisch auch die Höhe der Schiebe-
griffe.
Zum Verstellen der Rü-
ckenlehne lösen Sie die
Muttern links und rechts
unten am Führungsrohr
der Rückenlehne (Bild 11).
Ziehen Sie die Schrauben
nach außen heraus. Stel-
len Sie nun die gewünsch-
te Höhe durch Ziehen
oder Drücken an dem je-
weiligen Schiebegriff ein.
Stecken Sie die Schrauben wieder ein und setzen Sie
die Griffmuttern auf und ziehen diese fest an.
Achten Sie immer darauf, dass beide Seiten gleich
eingestellt sind.

Armlehnen einstellen und abnehmen

Im Anlieferzustand sind die Armlehnen bereits am
Rollstuhl montiert. Je nach Anforderung können die
Armauflage als Kurz- oder Langarmstütze (Bild 12+13)
eingestellt werden.
Zur Einstellung drücken Sie den Federknopf in der
Mitte außen an der
nun ist diese in
verschiebbar.
8
Drive Medical GmbH & Co. KG | Stand: 02.07.2024 | Irrtum und Änderungen vorbehalten
Armauflage (Bild
die gewünschte Position
12
Der Federknopf muss nach der Einstellung wieder
einrasten, ggf. nächstliegende Position wählen!
Zum Wegschwenken der Armlehne nach hinten betäti-
gen Sie den Entriegelungshebel vorn an der Armlehne
und halten diesen, bei gleichzeitigem hochziehen der
Armlehne, gedrückt bis die Armlehne frei ist. Nun kann
sie nach hinten weggeschwenkt werden (Bild 15+16).
15
Möchten Sie die Armstützen komplett abnehmen, so
entriegeln Sie sie vorne wie zuvor beschrieben und
heben Sie diese etwas an, so dass sie frei ist.
Entriegeln Sie nun durch Ziehen und Halten am
hinteren Entriegelungsknopf (Bild 17) die komplette
Armstütze. Diese kann nun nach oben abgenommen
werden (Bild 18).
17

Feststellbremse einstellen und Gebrauch

Mit Auslieferung ist die Feststellbremse entsprechend
dem Konfigurationszustand richtig eingestellt. Sofern
Sie Veränderungen an der Radposition vorgenommen
haben muss die Bremseinstellung eventuell geändert
werden.
14),
Lösen Sie hierzu die beiden Schrauben an der Untersei-
te der jeweiligen Bremse (Bild 19) und verschieben Sie
die komplette Einheit auf der Führung so, dass ein Ab-
stand vom Bremsbolzen zum Reifen von 10 mm besteht
13 14
16
18
Gebrauchsanweisung ROTEC
