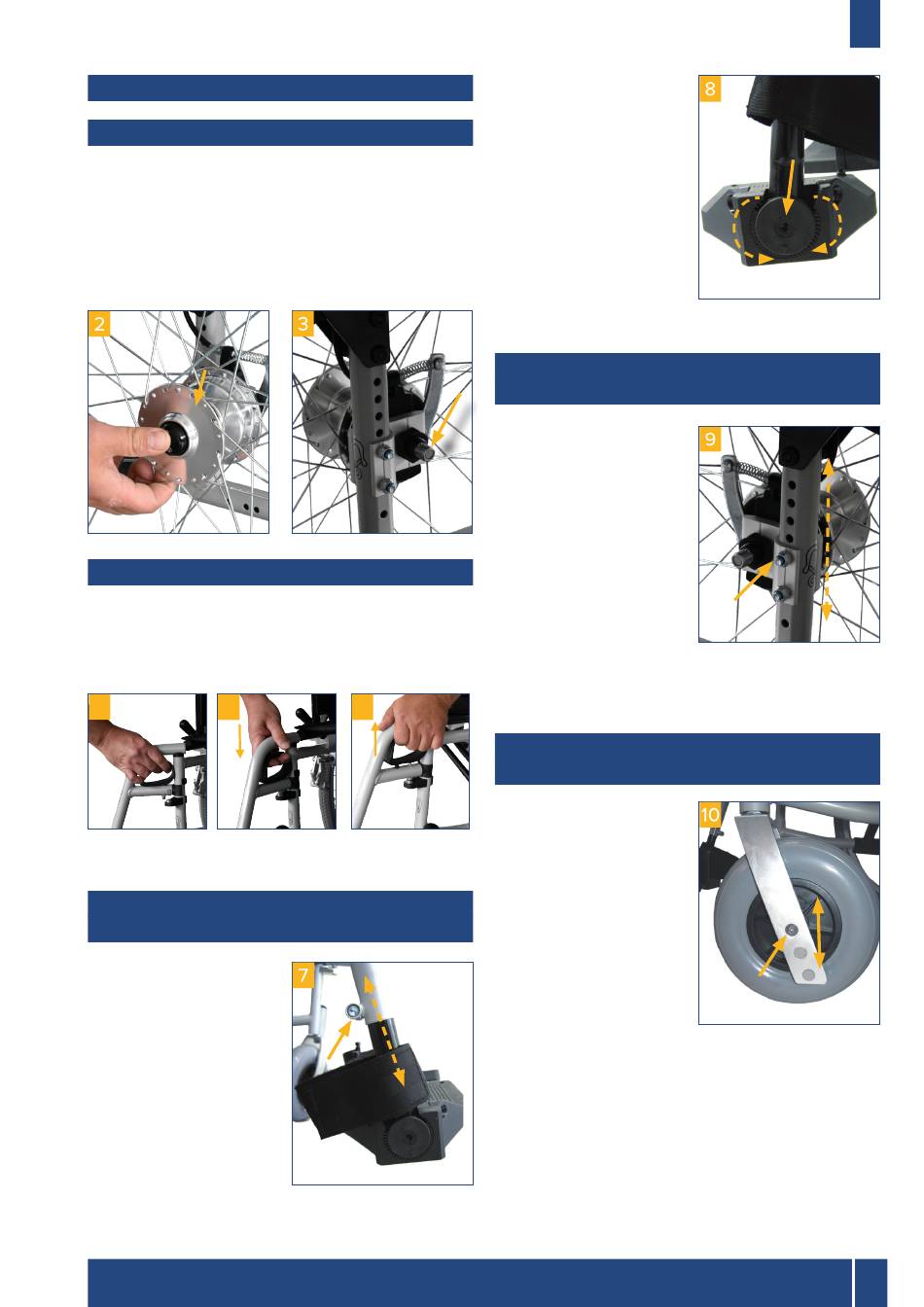

Preparazione all'uso

Inserire e aprire le ruote

Inserire le ruote di spinta sull'apposito supporto del grup-
po Variobloc, premendo sul pulsante di sblocco al cen-
tro del mozzo. Dopo l'inserimento, accertarsi che la ruota
sia correttamente bloccata, tirando verso l'esterno per
effettuare il controllo. (fig. 2+3). Aprire ora la carrozzella
premendo sulla seduta fino a percepire chiaramente lo
scatto.

Appendere il poggiapiedi

Agganciare i due poggiapiedi in dotazione come da fi-
gura e ruotarli verso l'interno fino a percepire lo scatto
(fig. 4+5). Per sbloccare i poggiapiedi, tirare la leva verso
l'alto e portare di lato i poggiapiedi (fig. 6).
4 5
Non portare i poggiapiedi all'interno!

Regolazione lunghezza

e inclinazione dell'appoggio per i piedi

Regolazione della
lunghezza (fig. 7)
Con la chiave a brugola in
dotazione, allentare la vite
sul poggiapiedi e regolare
alla lunghezza desiderata
spostandolo in su o in giù.
Stringere di nuovo la vite!
Drive Medical GmbH & Co. KG | Versie: 02.07.2024 | Salvo errori e modifiche
Regolazione
dell'inclinazione (fig. 8)
Con la chiave a brugo-
la in dotazione, svitare
la vite sull'appoggio per
i piedi fino a che ques-
to possa essere tirato in
dentro facendolo uscire
dall'ingranaggio.
l'appoggio nella posizione
desiderata e inserirlo nuo-
vamente nell'ingranaggio.
Stringere di nuovo la vite!

Regolare l'altezza di seduta

(supporto ruota posteriore)

L'altezza posteriore della
seduta può essere regola-
ta in più stadi. Per la rego-
lazione, rimuovere le due
ruote di spinta premen-
do il pulsante di sblocco
(vedere capitolo "Inserire
le ruote"). Svitare il dado
dell'alloggiamento
ruote e spostarle nel foro
desiderato.
Reinstallare e stringere a
fondo il dado con la ron-
della (fig. 9).
6
Verificare che l'asse delle ruote sia serrato a fondo!
Regolare l'altezza di seduta

(supporto ruota anteriore)

L'altezza anteriore della
seduta può essere rego-
lata in più stadi, in funzio-
ne dell'inclinazione della
seduta desiderata. Per la
regolazione, svitare e ri-
muovere la vite dell'asse
delle ruote.
I tappi dei relativi fori sono
facilmente intercambiabili.
Portare la ruota nella posi-
zione desiderata e installa-
re di nuovo la vite, stringendo a fondo (fig. 10).
Verificare che l'asse delle ruote sia serrato a fondo!
Portare
delle
Istruzioni per l'uso ROTEC
IT
47
