SYSTEMBEDIENUNG

Akkuladestandsanzeige

• Die obere LED am System Controller blinkt, wenn das Ladegerät an den Lade anschluss
angeschlossen ist und der Akku geladen wird.
• Der Ladezustand des Akkus kann auch an den LEDs des Akkus selbst überprüft werden.
• Auf der Anzeige steht jeder blaue Balken für 20 % und jeder weiße Balken für 10 % Kapa-
zität. Der oberste Balken zeigt die maximale Kapazität an. Beispiel:
Es werden vier blaue und ein weißer Balken angezeigt – der Ladezustand liegt zwischen 81 % und 90 %.
• Wenn die Kapazität niedrig ist, ändern die beiden unteren Balken ihre Farbe.
Wenn die beiden unteren LEDs orange leuchten, liegt der Ladezustand bei 30 % – 21 %.
• Wenn nur die untere LED orange leuchtet, beträgt die Kapazität 20 % – 11 %.
• Wenn die untere LED rot leuchtet, liegt die Kapazität bei 10 % bis zur Reserve. Und wenn sie rot blinkt,
liegt sie zwischen Reserve und leer.

Smartphone-Verbindung herstellen

• Um einige der eBike-Funktionen nutzen zu können, ist ein Smartphone mit der
eBike-Flow-App erforderlich.
• Lade die Bosch-eBike-Flow-App aus dem App Store auf dem Smartphone herunter
und folge den Anweisungen der App.

Mini Remote mit dem System Controller verbinden

• Die Bedienelemente „System Controller" und „Mini Remote" sind über Bluetooth® verbunden. Wenn
der Mini Remote nicht bereits mit dem System Controller verbunden ist, gehe wie folgt vor:
• Zum Verbinden eines Mini Remotes, gehst du zu den Einstellungen und klickst auf „Mein eBike"
> „eBike Info / Komponenten" > „Neues Gerät hinzufügen" > „Mini Remote". Folge dann den
Anweisungen der App.

Felgenmagnet als Geschwindigkeitssensor

• Das Shuttle SLAM verfügt über einen Felgenmagneten anstelle eines Magneten an
der Bremsscheibe und eines kabelgebundenen Geschwindigkeitssensors. Die Ant-
riebseinheit erkennt, wenn sich der Magnet in der Nähe befindet und berechnet die
Geschwindigkeit und alle anderen erforderlichen Daten.
• Der Felgenmagnet muss auf der Felge montiert sein, damit der Motor Unterstützung
leisten kann.
• Da die Antriebseinheit empfindlich auf Magnetfelder reagiert, sollten andere Magnetfelder in der
Nähe der Antriebseinheit vermieden werden (z. B. magnetische Klickpedale, magnetische Trittfre-
quenzsensoren usw.), um eine Störung der Antriebseinheit zu vermeiden.
• Bei einem platten Reifen wird ein Schlauch mit einem mindestens 32 mm langen Ventil benötigt, um
den Felgenmagneten daran befestigen zu können.

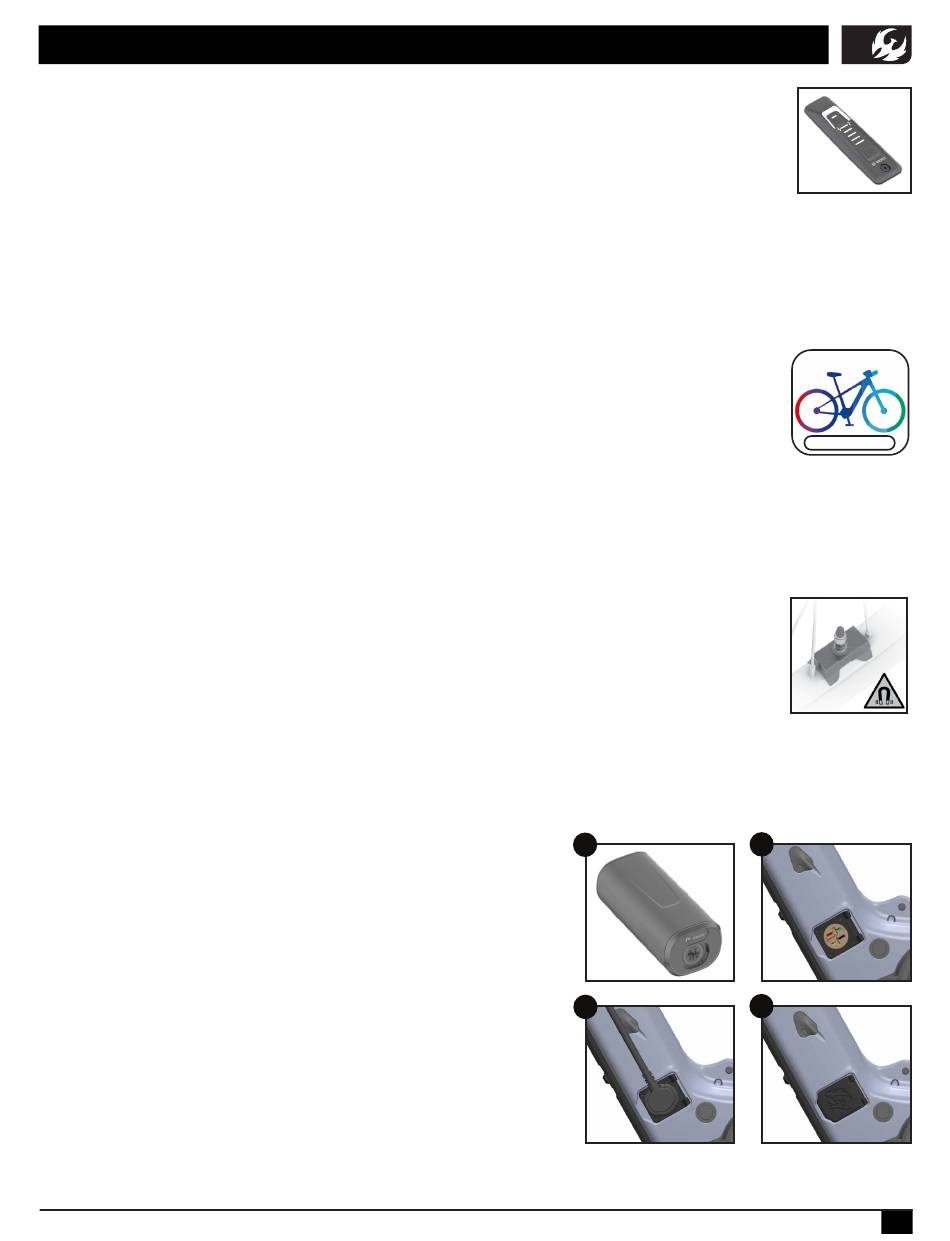

PowerMore 250 Range Extender

• Der Ladeanschluss des SLAM ist für die einfache Nutzung
mit dem PowerMore 250 Range Extender konzipiert (Abb.
1). Die Abdeckung (Abb. 2) lässt sich bei Verwendung
des Range Extenders (Abb. 3) durch Abziehen von der
Rahmenhalterung entfernen und bei Nichtgebrauch wieder
aufsetzen (Abb. 4).
• Der separat erhältliche Bosch-PowerMore-250-Range-
Extender kann mit dem Shuttle SLAM verbunden werden,
um die Reichweite bei langen Fahrten zu erhöhen.
• Der Akku-Halter wird anstelle des Flaschenhalters am
Rahmen montiert.
• Der PowerMore wird über ein Kabel, das in den
Ladeanschluss am Rahmen eingesteckt wird, mit dem
System verbunden.
• Es wird empfohlen, die Fahrt mit installiertem und angeschlossenem PowerMore zu starten, bei der
sowohl der interne Akku als auch der PowerMore vollständig geladen sein sollten.
