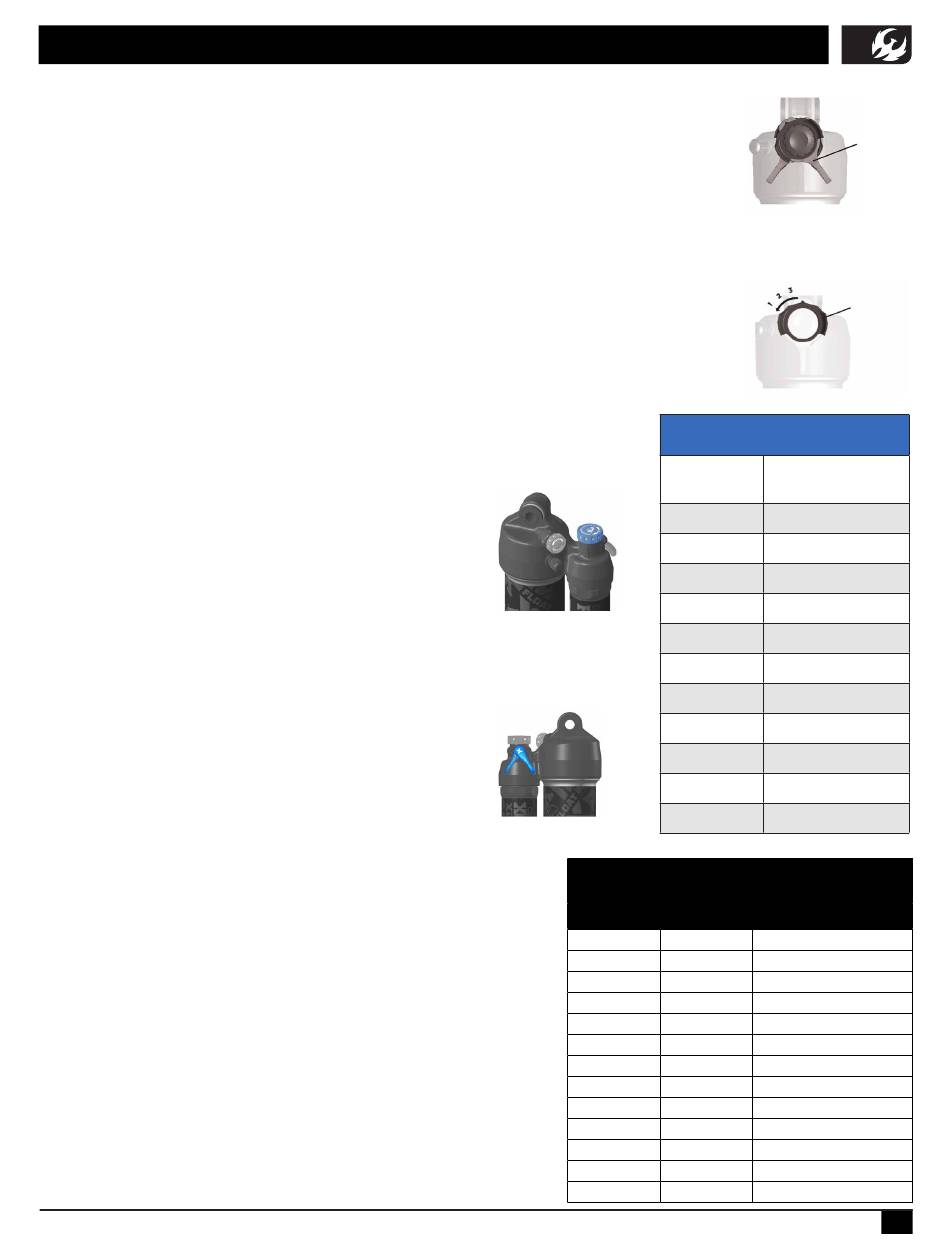

EINSTELLUNG DES BIKES
Compression-Dämpfung am Float einstellen
2-Positionen-Hebel
An den Float-Dämpfern gibt es einen Hebel mit zwei Einstellungen für eine komplett offene (OPEN)
und eine härtere (FIRM) Einstellung. Die härtere Einstellung ist ideal für den Weg zum Trail, lange
Forststraßen-Anstiege oder glatte XC-Rennstrecken, bei denen man sich ein härteres Fahrwerk
wünscht.
Offener-Modus-Einstellknopf
Alle Factory-Float-Dämpfer haben drei zusätzliche Einstelloptionen, die die offene (OPEN)
Einstellung über den schwarzen Einsteller beeinflussen. Der Knopf muss leicht herausgezogen
werden, um ihn in die drei Positionen drehen zu können. #1 ist ganz offen bzw. mit am wenigsten
Compression-Dämpfung und #3 die härteste. Du kannst mit allen Optionen herumexperimentieren
und die Ein stellung verwenden, die für dich die beste Unterstützung und das satteste Fahrgefühl
vereint. Abgesehen von der härtesten Einstellung bei steinigen Abfahrten sind alle Einstellungen so
konzipiert, dass sie in verschiedenstem Gelände und bei unterschiedlichsten Fahrergewichten gut
funktionieren.
Compression-Dämpfung am Float X einstellen
Low-Speed-Compression-Einstellknopf
Am Float-X-Dämpfer aus der Factory-Baureihe ist ein
Low-Speed-Compression-Ein stell knopf verbaut. Mit diesem Ein-
stellknopf kann die offene Einstellung in 10 Schritten feinjustiert
werden. Durch Drehen des Einstellers im Uhrzeigersinn wird die
Low-Speed- Compression erhöht. Dreht man gegen den Uhrzei-
gersinn, wird die Low-Speed-Com pression reduziert. Du kannst
mit allen Optionen herumexperimentieren und die Ein stellung
verwenden, die für dich die beste Unterstützung und das satteste
Fahrgefühl vereint.
2-Positionen-Hebel
An den Float-X-Dämpfern gibt es einen Hebel mit zwei Einstellungen
für eine komplett offene (OPEN) und eine härtere (FIRM)
Einstellung für Anstiege. In den meisten Situationen ist es am
besten, den Hebel in der offenen Stellung zu fahren. Wie mit
anderen Dämpfern auch, ist die geschlossene Einstellung am besten
für lange Forststraßen-Anstiege oder glatte XC-Rennstrecken.

Sag an der Fox 36 Gabel einstellen

• Ein guter Start-Wert für den Sag ist im Bereich von 15
% bis 20 % des vollständigen Federwegs. Das Shuttle
SLAM kommt mit einer 160-mm-Gabel – der Sag-
Bereich sollte daher zwischen 24 und 32 mm liegen.
• Der Luftdruck in der Fox-36-Federgabel sollte nicht
höher als 120 psi (8,3 bar) betragen.
• Die Tabelle enthält Luftdruck-Empfehlungen für die
Sag-Einstellung.
• Genau wie beim Dämpfer muss die Gabel ausgeglichen
werden, wenn der Druck geändert wird. Kompremiere
nach einer Druckänderung ein paar Mal die Gabel, um
eine genaue Messung zu erhalten.
pivotcycles.com
LOW-SPEED-COMPRESSION-
blauer
EINSTELLKNOPF
2-POSITIONEN-
HEBEL
FIRM
Empfohlene Compression-
Einstellung (Float X)
Fahrer-
gewicht
<120 [lbs]
<54 [kg]
140-150 [lbs]
63-68 [kg]
150-160 [lbs]
68-72 [kg]
160-170 [lbs]
72-77 [kg]
170-180 [lbs]
77-81 [kg]
180-190 [lbs]
81-86 [kg]
190-200 [lbs]
86-90 [kg]
200-210 [lbs]
90-95 [kg]
210-220 [lbs]
95-100 [kg]
220-230 [lbs]
100-104 [kg]
>230 [lbs]
>104 [kg]
FAHRER
GEWICHT
[kg] [lbs]
55 - 59 120 - 130
59 - 64 130 - 140
64 - 68 140 - 150
68 - 73 150 - 160
73 - 77 160 - 170
77 - 82 170 - 180
82 - 86 180 - 190
86 - 91 190 - 200
91 - 95 200 - 210
95 - 100 210 - 220
100 - 105 220 - 230
105 - 109 230 - 240
109 - 114 240 - 250
2-Positionen
Hebel
OPEN
Offener-Modus-
Einstellknopf
Klicks von offen
(Klicks von geschlossen)
OFFEN
1 (9)
2 (8)
3 (7)
4 (6)
5 (5)
6 (4)
7 (3)
8 (2)
9 (1)
GESCHLOSSEN
FOX 36
LUFTDRUCK
58 [psi] / 4.0 [bar]
64 [psi] / 4.4 [bar]
68 [psi] / 4.7 [bar]
72 [psi] / 5.0 [bar]
76 [psi] / 5.2 [bar]
80 [psi] / 5.5 [bar]
84 [psi] / 5.8 [bar]
89 [psi] / 6.1 [bar]
93 [psi] / 6.4 [bar]
97 [psi] / 6.7 [bar]
102 [psi] / 7.0 [bar]
106 [psi] / 7.3 [bar]
110 [psi] / 7.6 [bar]
