RÉGLALES DU VÉLO

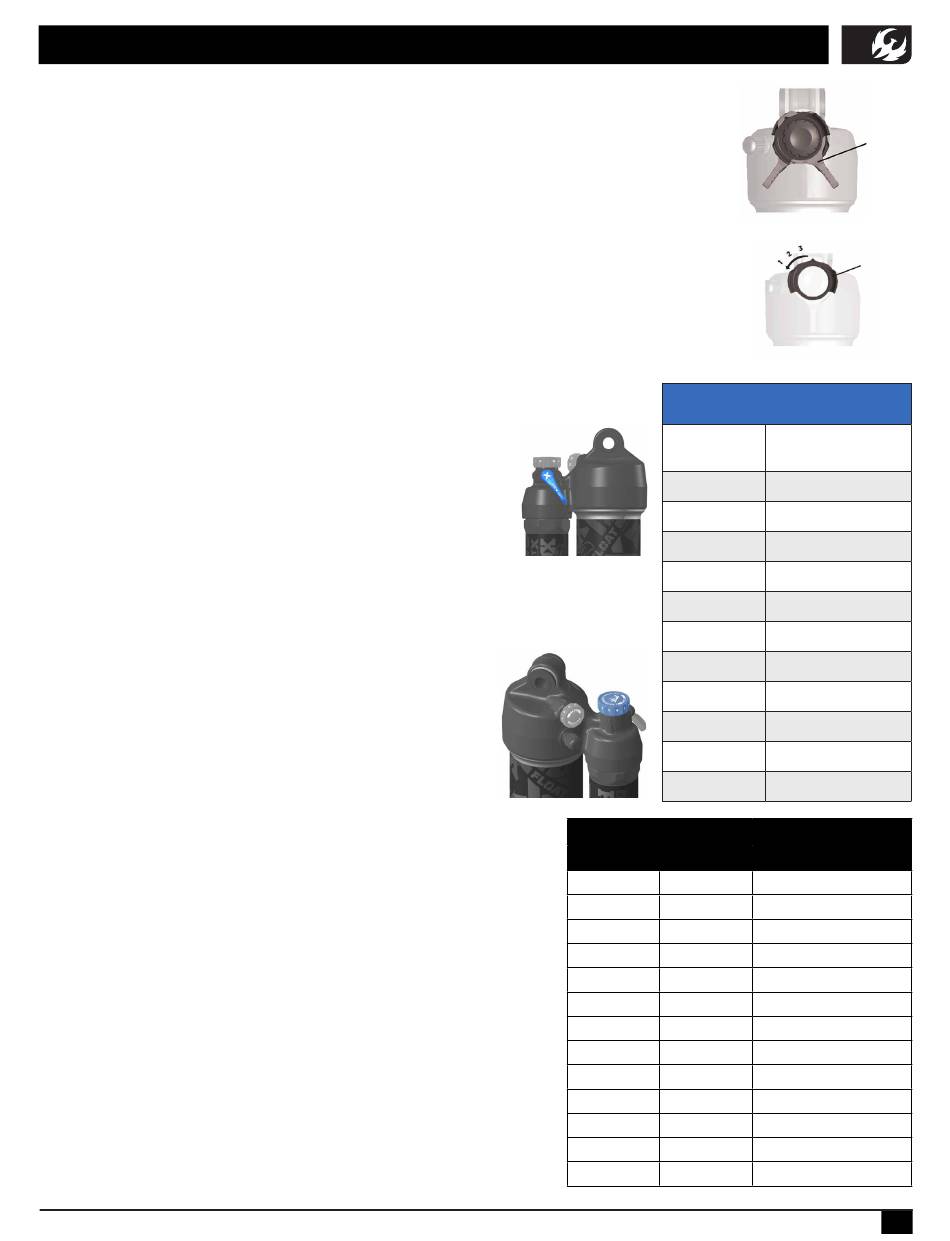

Utilisation du levier deux positions sur le Fox Float
Amortisseurs Float sont équipés d'un levier deux positions qui permet de basculer instantanément de
position entièrement ouverte à position ferme pour les côtes. Comme sur d'autres amortisseurs, le réglage
ferme est le plus adapté aux longues ascensions sur chemin de terre et aux circuits de cross-country roulants.
Réglage du mode ouvert
Tous les amortisseurs Float de la série Factory proposent trois options supplémentaires qui affectent
le réglage d'ouverture via la molette noire. Il suffit de soulever légèrement cette molette pour
passer à l'une des trois options proposées. La position n° 1 correspond à l'ouverture maximale, soit
le niveau d'amortissement en compression le plus faible, et la position n° 3 à la fermeté maximale
(mais toujours légèrement inférieure à la position médiane du levier bleu). Vous pouvez tester toutes
ces options pour trouver le réglage offrant le meilleur maintien en compression et la sensation de
confort optimale, adapté à votre poids et à votre style de pilotage. Hormis le mode ferme maximal
dans les descentes rocailleuses, tous les réglages sont conçus pour fonctionner sur une grande
variété de terrains et de poids de cyclistes.
Utilisation du levier deux positions sur le
Fox Float X
Certains amortisseurs Float X sont équipés d'un levier deux positions
qui permet de basculer instantanément de position entièrement
ouverte à position ferme pour les côtes. Comme sur d'autres
amortisseurs, le réglage ferme est le plus adapté aux longues
ascensions sur chemin de terre et aux circuits de cross-country
roulants.
Réglage de l'amortissement de compression
sur le Fox Float X
Certains amortisseurs Float X présentent une molette de réglage de
compression basse vitesse
le mode ouvert de l'amortissement de compression. Cette molette
permet 10 réglages de précision du mode ouvert supplémentaires.
En tournant la molette dans le sens horaire, vous augmenterez
l'amortissement de compression basse vitesse. En tournant la
molette dans le sens anti-horaire, vous diminuerez l'amortissement
de compression basse vitesse. Vous pouvez jouer sur tous ces
paramètres afin de trouver le réglage qui vous offre les meilleurs
niveau de compression et sensation de souplesse en fonction de
votre poids et de votre style de ride. Reportez-vous au tableau de
droite pour les réglages initiaux.
Régler la pression d'air sur la fourche Fox 36
• Fox recommande de régler le Sag entre 15% et 20% de
la course totale de la fourche. Le Shuttle SLAM étant
équipé d'une fourche d'un débattement de 160mm, un
Sag correct se situera entre 24 et 32 mm.
• La pression d'air de la fourche Fox 36 ne doit pas dé-
passer 8,3 [bar] (120 [psi]).
• Le tableau de référence ci-dessous constitue un bon
point de départ pour trouver le bon Sag.
pivotcycles.com
bleue qui peut être utilisée pour affiner
LEVIER DEUX
POSITIONS
POIDS RIDER
<120 [lbs]
<54 [kg]
140-150 [lbs]
63-68 [kg]
150-160 [lbs]
68-72 [kg]
160-170 [lbs]
72-77 [kg]
170-180 [lbs]
77-81 [kg]
MOLETTE DE
180-190 [lbs]
COMPRESSION BASSE
81-86 [kg]
190-200 [lbs]
86-90 [kg]
200-210 [lbs]
90-95 [kg]
210-220 [lbs]
95-100 [kg]
220-230 [lbs]
100-104 [kg]
>230 [lbs]
>104 [kg]
POIDS RIDER
[kg] [lbs]
55 - 59 120 - 130
59 - 64 130 - 140
64 - 68 140 - 150
68 - 73 150 - 160
73 - 77 160 - 170
77 - 82 170 - 180
82 - 86 180 - 190
86 - 91 190 - 200
91 - 95 200 - 210
95 - 100 210 - 220
100 - 105 220 - 230
105 - 109 230 - 240
109 - 114 240 - 250
Levier Deux
Positions
FIRM OPEN
Réglage du
mode ouvert
PARAMÈTRES SUGGÉRÉS
COMPRESSION (FLOAT X)
Clics à partir d'OUVERT
(clics à partir de FERMÉ)
d'OUVERT
1 (9)
2 (8)
3 (7)
4 (6)
5 (5)
6 (4)
7 (3)
8 (2)
9 (1)
FERMÉ
PRESSION D'AIR
FOX 36
58 [psi] / 4.0 [bar]
64 [psi] / 4.4 [bar]
68 [psi] / 4.7 [bar]
72 [psi] / 5.0 [bar]
76 [psi] / 5.2 [bar]
80 [psi] / 5.5 [bar]
84 [psi] / 5.8 [bar]
89 [psi] / 6.1 [bar]
93 [psi] / 6.4 [bar]
97 [psi] / 6.7 [bar]
102 [psi] / 7.0 [bar]
106 [psi] / 7.3 [bar]
110 [psi] / 7.6 [bar]
