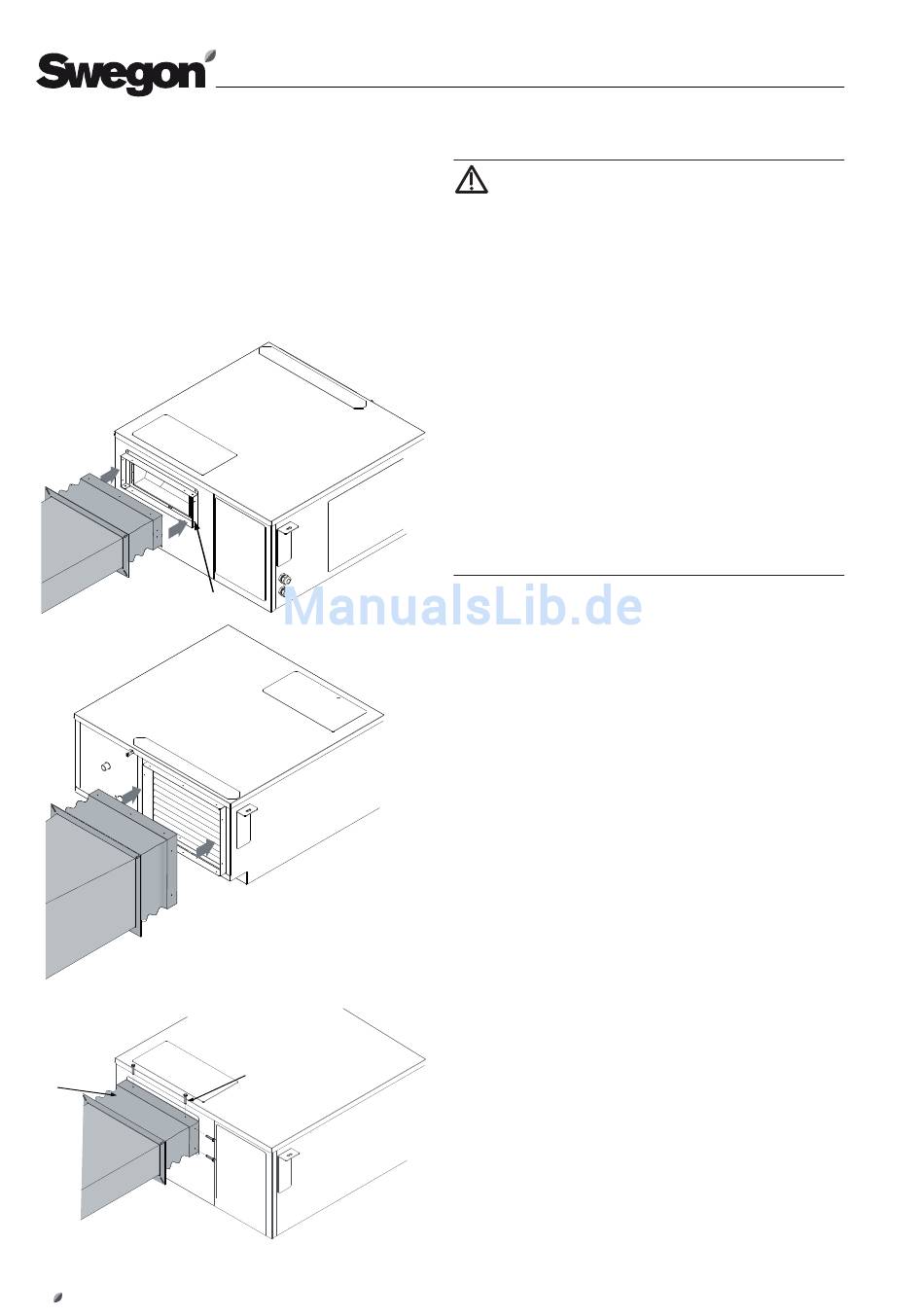

4.12 Anschluss des Gerätes an ein
Kanalsystem
Benutzen Sie zur Montage geeignete Schrauben der Stärke
M8. Prüfen Sie vor der Montage, ob die zur Befestigung
vorgesehene Wand die erforderliche Tragfähigkeit aufweist.
ILD Geräte können an ein Kanalsystem angeschlossen
werden, bei der Abluftseite und Zuluftseite.
ø 3 mm
Luftkanal bei der Zuluftseite
Luftkanal bei der Abluftseite
Flexible Verbindung
Luftkanal fixiert am
Zu- und Rücklaufanschluss
20
Schrauben ø 3,9 mm oder 4,2 mm
Achtung!
Damit die sichere Funktion des ILDs ermöglicht wird, ist
es wichtig einen konstanten Luftvolumenstrom des Ge-
räts, nahe den nominalen Wert sicherzustellen. Es ist eine
maximale Abweichung von 10 % erlaubt.
Damit die Lautstärke minimiert wird, ist es notwendig,
dass die Luftgeschwindigkeit in den Kanälen nie die 4m/s
überschreitet. Mit kurzzeitiger Hochgeschwindigkeit,
wird bedeutend die Entfeuchtungsleistung des
Gerätes reduziert das Risiko von Kondensatwasser in
den Luftkanälen mit dem Schadenpotential von der
Einrichtung in den und/oder des Bodens steigt an.
Es wird immer empfohlen eine flexible Verbindung
zwischen dem Gerät und des Lüftungskanalssystems
zu verwenden, damit die Übertragung von Vibrationen
reduziert wird.
