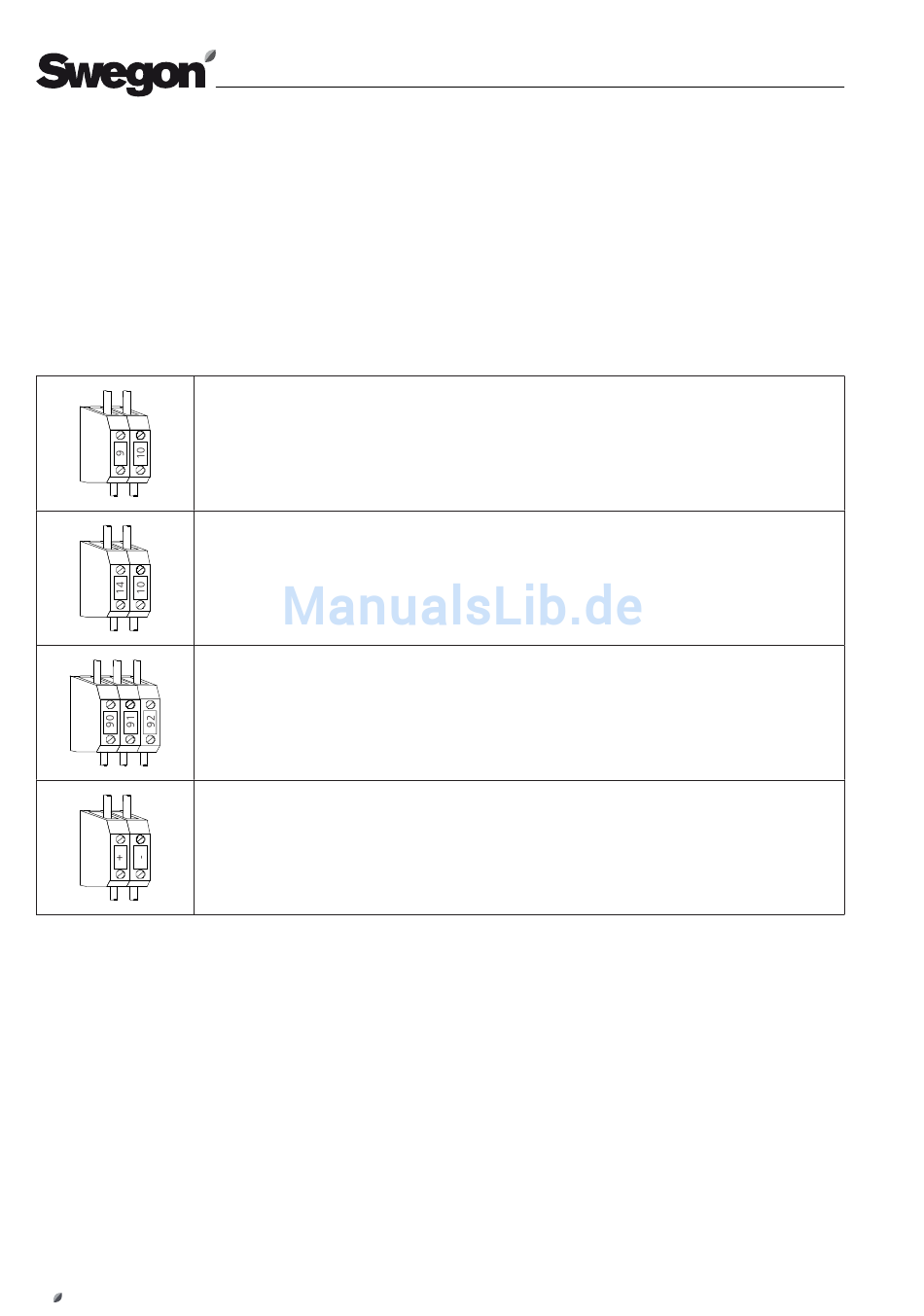

4.17.1 Weitere elektrische Anschlussmöglichkeiten
Sämtliche im Folgenden beschriebenen elektrischen
Anschlüsse sind, falls erforderlich, im Elektronikfach des
Gerätes vorzunehmen.
Elektrische Anschlüsse sind grundsätzlich nur durch hier-
für qualifiziertes Personal und unter Berücksichtigung der
geltenden gesetzlichen Bestimmungen auszuführen!
Remote On/Off
Das Gerät kann über einen Fernkontakt ein- oder ausgeschaltet werden.
Bauseits erforderlich: potenzialfreier Kontakt.
Kontakt geschlossen: Gerät AN
Kontakt offen: Gerät AUS
Externer Hygrostat (UA)
Bauseits erforderlich: potenzialfreier Kontakt.
Kontakt geschlossen: Gerät An
Kontakt offen: Gerät Aus
Fernbedienung allgemeiner Alarm
Um den allgemeinen Alarm aus der Ferne anzuzeigen, verbinden Sie das optische oder akustische
Gerät zwischen den Anschlüssen 90-91-92.
Kontakte 90/91 NC (normalerweise geschlossen)
Kontakte 91/92 NO (normalerweise geöffnet)
Fernbedienungsfeld
Die Fernbedienung repliziert alle Funktionen des Hauptkontrollerpanels und kann bis zu einer maximalen Entfernung
von 50 m von der Einheit angeschlossen werden. Das Panel soll an das Gerät mit 2 Drähten von einem Durchmesser
0,75 mm² angeschlossen werden. Die Anschlussleitungen müssen von den Hauptkontrollerpaneldrähten getrennt
werden, um Interferenzen zu vermeiden. Das Bedienfeld soll zu den Klemmen 60 und 61 angeschlossen werden.
Das Bedienfeld kann nicht in einem Gebiet installiert werden, das übermäßigen Vibrationen, aggressiven Gasen
ausgesetzt ist, eine schmutzige Umgebung oder eine hohe Luftfeuchtigkeit aufweist. Die Lüftungsöffnungen dürfen
nicht blockiert werden.
24
