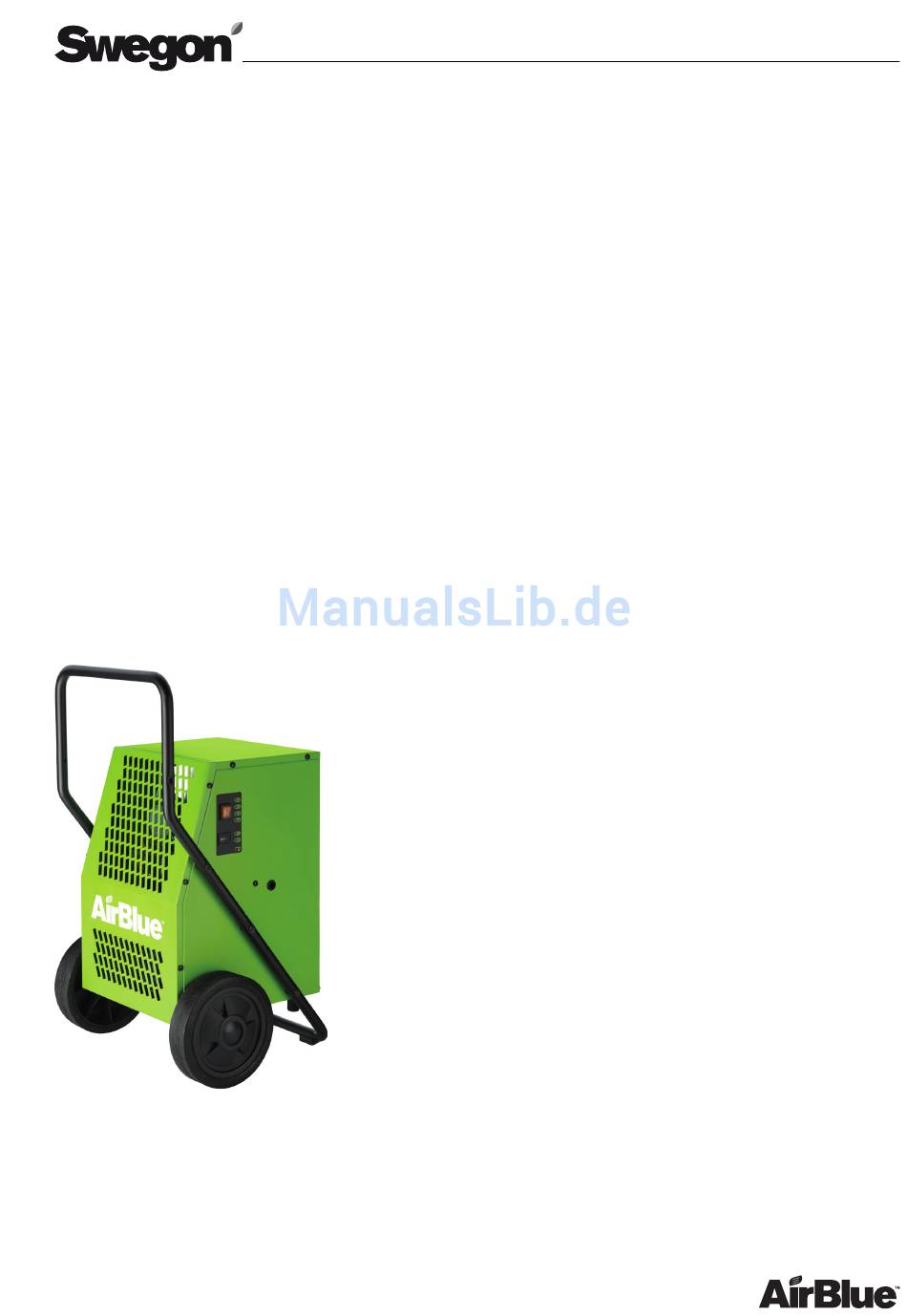

- Seite 1 MONTAGE- UND BETRIEBSANLEITUNG BT 35/60/90 Mobiler Luftentfeuchter...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsinformationen Allgemeine Hinweise Wirkprinzipien des Luftentfeuchters Installation und Transport Betriebsanleitung Elektronische Steuerung Automatisches Abtauen Kondensatablauf Funktionsweise der Kondensatpumpe (Option) 10. Elektroanschlüsse 11. Betriebsbedingungen 12. Technische Daten 13. Fehlerbehandlung 14. Wartung und Instandhaltung 15. Schaltplan... -
Seite 3: Sicherheitsinformationen
Verwenden Sie den Luftentfeuchter im Zweifelsfall nicht und informieren Sie sich bei Dieses Gerät darf von Kindern, die mindestens einem Elektrofachmann oder einem von Swegon acht Jahre alt sind, und von Personen mit einge- anerkannten Ingenieur. schränkten physischen, sensorischen oder geisti- gen Fähigkeiten oder mit mangelnden Erfahrun-... -
Seite 4: Allgemeine Hinweise
2. Allgemeine Hinweise 4. Installation und Transport Vor der ersten Inbetriebnahme Ihres Luftentfeuchters Für Installation und Transport sind die folgenden Hinweise muss die Betriebsanleitung gründlich durchgelesen zu beachten: werden. • Der Lufteinlass und der Luftauslass dürfen nicht ver- Nach der Inempfangnahme des Geräts ist der Luftent- deckt sein, solange der Luftentfeuchter in Betrieb ist. -
Seite 5: Betriebsanleitung
Lassen Sie das Gerät 5 Minuten vor dem Neustart ruhen, nachdem das Gerät abgeschaltet wurde. So 4 Fehler - Elektronischer Sensor, Temperaturschalter werden Schäden am Verdichter verhindert. oder Niveauschalter ist beschädigt. Einen von Swegon anerkannten Techniker kontaktieren. • Prüfen Sie jeden Tag den ordnungsgemäßen Betrieb des Luftentfeuchters. -
Seite 6: Automatisches Abtauen
7. Automatisches Abtauen 9. Funktionsweise der Kondensatpumpe (Option) Im normalen Entfeuchtungsbetrieb kann sich Eis auf dem Verdampfer bilden. Dieser Luftentfeuchter ist mit einer • Schalten Sie den Luftentfeuchter aus und ziehen Sie automatischen Heißgasabtauung ausgestattet und wenn den Netzstecker aus der Steckdose. Eis durch den Temperatursensor erkannt wird, wird es automatisch nach dem folgenden Prinzip abgetaut: •... -
Seite 7: Elektroanschlüsse
35 % bis 90 % betrieben werden. Er eignet sich für den Einsatz auf Baustellen, in Wohngebäuden, Museen, Archiven, Garagen und Lagerräumen. 12. Technische Daten Modell BT 35 BT 60 BT 90 Temperaturbereich +5 °C / +32 °C Bereich für relative Luftfeuchtigkeit... -
Seite 8: Fehlerbehandlung
Luftentfeuchter befindet sich in einem einigen Minuten ein. Sollte das nicht der Fall sein, muss die Störung Abtauvorgang Ventilator außer Betrieb durch eine von Swegon anerkannte Werkstatt repariert werden. Ventilator läuft nicht Von Swegon anerkannte Werkstatt kontaktieren. Steuerung ist defekt Von Swegon anerkannte Werkstatt kontaktieren. -
Seite 9: Schaltplan
15. Schaltplan Elektrische Verdrachtung des Luftentfechters Legende Leitung Neutral Erdung Verteiler Hauptschalter Stundenzähler Mechanischer Hygrostat (Option) Tankfüllstandssensor Reed Verdichter Ventilatormotor Magnetventil T-Bx Sender für niedrige Temperatur T-Alt Sender für hohe Temperatur T-Amb Sender für Umgebungstemperatur L-Amb Umgebungstemperatur Alarmlampe Braun Blau Grau Schwarz Verdrahtung der Pumpe (Optional) -
Seite 10: Betrieb Mit Kondensatpumpe
16. Betrieb mit Kondensatpumpe Legende Leitung (Pumpenversorgung) Neutralleitung Erdung Wenn eine Wasserkondensatpumpe verwendet wird, muss sie an die Buchse unter der Wasserwanne des Luftentfeuchters angeschlossen werden, und nur dann ist es möglich, sie wieder einzuschalten. Die Wasserpumpe wird über die Leitungen F und N ver- sorgt. - Seite 11 Notizen...
- Seite 12 Swegon Germany GmbH Carl-von-Linde-Straße 25, 85748 Garching-Hochbrück Tel. +49 (0) 89 326 70 - 0, Fax +49 (0) 89 326 70 - 140 info@swegon.de, www.swegon.de © 10.2015 Swegon Germany GmbH...
