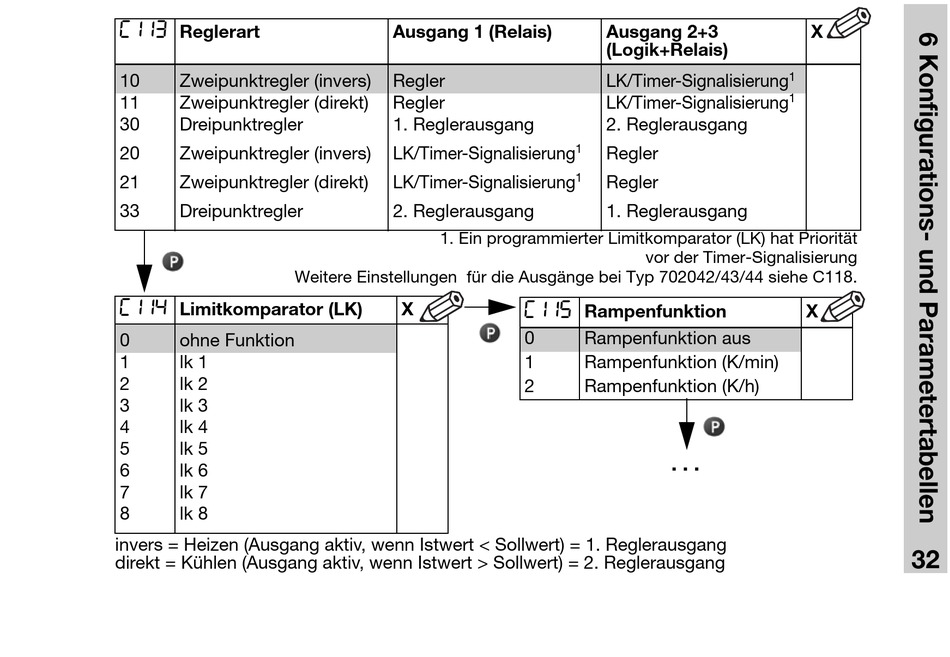

JUMO iTRON 702040 Betriebsanleitung Seite 32

C113
Reglerart
10 Zweipunktregler (invers)
11 Zweipunktregler (direkt)
30 Dreipunktregler
20 Zweipunktregler (invers)
21 Zweipunktregler (direkt)
33 Dreipunktregler
C114
Limitkomparator (LK)
0 ohne Funktion
1 lk 1
2 lk 2
3 lk 3
4 lk 4
5 lk 5
6 lk 6
7 lk 7
8 lk 8
invers = Heizen (Ausgang aktiv, wenn Istwert < Sollwert) = 1. Reglerausgang
direkt = Kühlen (Ausgang aktiv, wenn Istwert > Sollwert) = 2. Reglerausgang
Ausgang 1 (Relais)
Regler
Regler
1. Reglerausgang
LK/Timer-Signalisierung
LK/Timer-Signalisierung
2. Reglerausgang
1. Ein programmierter Limitkomparator (LK) hat Priorität
Weitere Einstellungen für die Ausgänge bei Typ 702042/43/44 siehe C118.
X
Ausgang 2+3
(Logik+Relais)
LK/Timer-Signalisierung
LK/Timer-Signalisierung
2. Reglerausgang
1
Regler
1
Regler
1. Reglerausgang
vor der Timer-Signalisierung
C115
Rampenfunktion
0 Rampenfunktion aus
1 Rampenfunktion (K/min)
2 Rampenfunktion (K/h)
. . .
X
1
1
X
