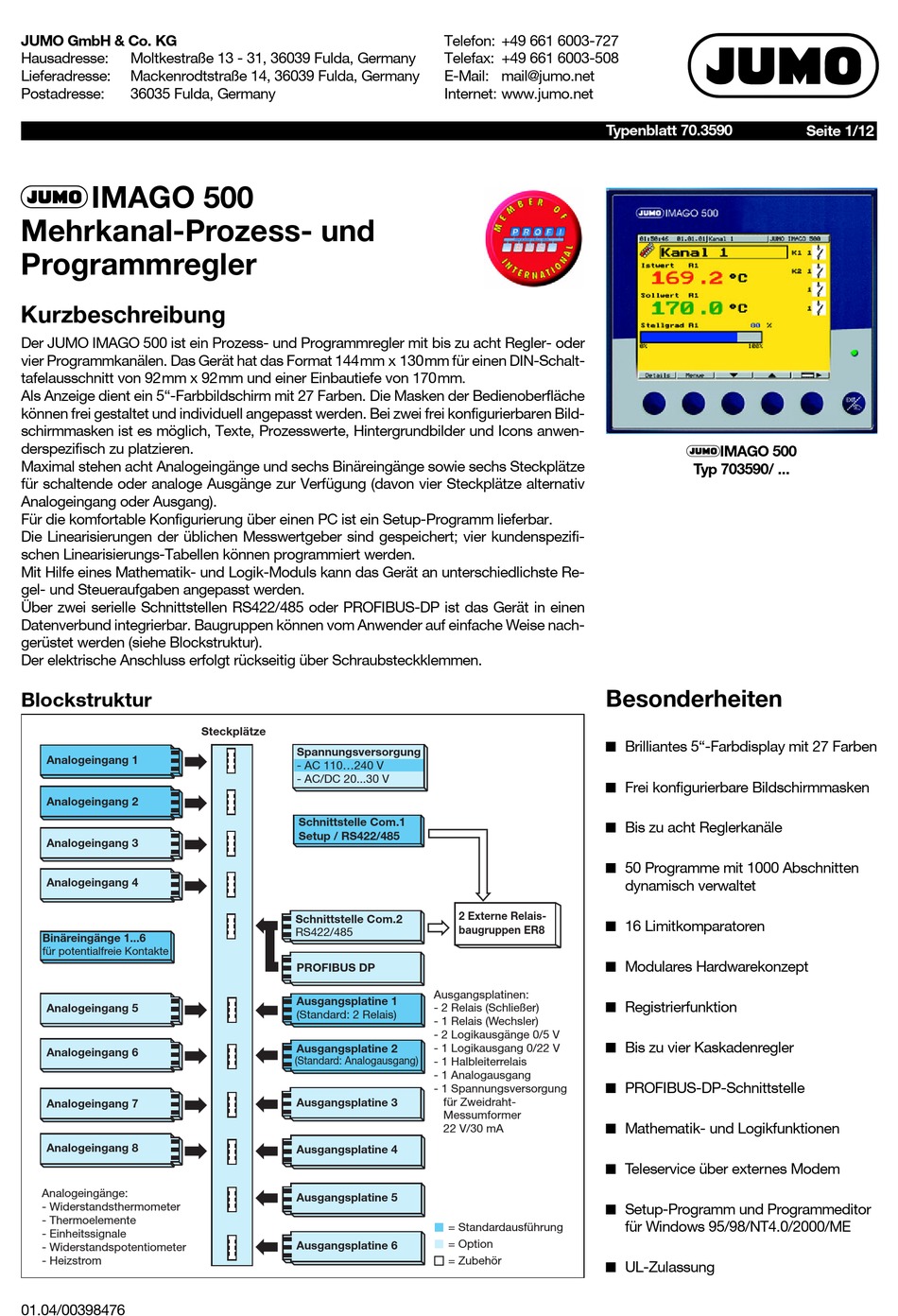

JUMO IMAGO 500 Kurzbeschreibung

JUMO GmbH & Co. KG
Hausadresse: Moltkestraße 13 - 31, 36039 Fulda, Germany
Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany
Postadresse: 36035 Fulda, Germany
JIMAGO 500
Mehrkanal-Prozess- und
Programmregler
Kurzbeschreibung
Der JUMO IMAGO 500 ist ein Prozess- und Programmregler mit bis zu acht Regler- oder
vier Programmkanälen. Das Gerät hat das Format 144mm x 130mm für einen DIN-Schalt-
tafelausschnitt von 92mm x 92mm und einer Einbautiefe von 170mm.
Als Anzeige dient ein 5"-Farbbildschirm mit 27 Farben. Die Masken der Bedienoberfläche
können frei gestaltet und individuell angepasst werden. Bei zwei frei konfigurierbaren Bild-
schirmmasken ist es möglich, Texte, Prozesswerte, Hintergrundbilder und Icons anwen-
derspezifisch zu platzieren.
Maximal stehen acht Analogeingänge und sechs Binäreingänge sowie sechs Steckplätze
für schaltende oder analoge Ausgänge zur Verfügung (davon vier Steckplätze alternativ
Analogeingang oder Ausgang).
Für die komfortable Konfigurierung über einen PC ist ein Setup-Programm lieferbar.
Die Linearisierungen der üblichen Messwertgeber sind gespeichert; vier kundenspezifi-
schen Linearisierungs-Tabellen können programmiert werden.
Mit Hilfe eines Mathematik- und Logik-Moduls kann das Gerät an unterschiedlichste Re-
gel- und Steueraufgaben angepasst werden.
Über zwei serielle Schnittstellen RS422/485 oder PROFIBUS-DP ist das Gerät in einen
Datenverbund integrierbar. Baugruppen können vom Anwender auf einfache Weise nach-
gerüstet werden (siehe Blockstruktur).
Der elektrische Anschluss erfolgt rückseitig über Schraubsteckklemmen.
Blockstruktur
Analogeingang 1
Analogeingang 2
Analogeingang 3
Analogeingang 4
Binäreingänge 1...6
für potentialfreie Kontakte
Analogeingang 5
Analogeingang 6
Analogeingang 7
Analogeingang 8
Analogeingänge:
- Widerstandsthermometer
- Thermoelemente
- Einheitssignale
- Widerstandspotentiometer
- Heizstrom
01.04/00398476
Steckplätze
Spannungsversorgung
- AC 110...240 V
- AC/DC 20...30 V
Schnittstelle Com.1
Setup / RS422/485
Schnittstelle Com.2
RS422/485
PROFIBUS DP
Ausgangsplatine 1
(Standard: 2 Relais)
Ausgangsplatine 2
(Standard: Analogausgang)
Ausgangsplatine 3
Ausgangsplatine 4
Ausgangsplatine 5
Ausgangsplatine 6
Telefon: +49 661 6003-727
Telefax: +49 661 6003-508
E-Mail: mail@jumo.net
Internet: www.jumo.net
2 Externe Relais-
baugruppen ER8
Ausgangsplatinen:
- 2 Relais (Schließer)
- 1 Relais (Wechsler)
- 2 Logikausgänge 0/5 V
- 1 Logikausgang 0/22 V
- 1 Halbleiterrelais
- 1 Analogausgang
- 1 Spannungsversorgung
für Zweidraht-
Messumformer
22 V/30 mA
= Standardausführung
= Option
= Zubehör
Typenblatt 70.3590
JIMAGO 500
Typ 703590/ ...
Besonderheiten
Brilliantes 5"-Farbdisplay mit 27 Farben
Frei konfigurierbare Bildschirmmasken
Bis zu acht Reglerkanäle
50 Programme mit 1000 Abschnitten
dynamisch verwaltet
16 Limitkomparatoren
Modulares Hardwarekonzept
Registrierfunktion
Bis zu vier Kaskadenregler
PROFIBUS-DP-Schnittstelle
Mathematik- und Logikfunktionen
Teleservice über externes Modem
Setup-Programm und Programmeditor
für Windows 95/98/NT4.0/2000/ME
UL-Zulassung
