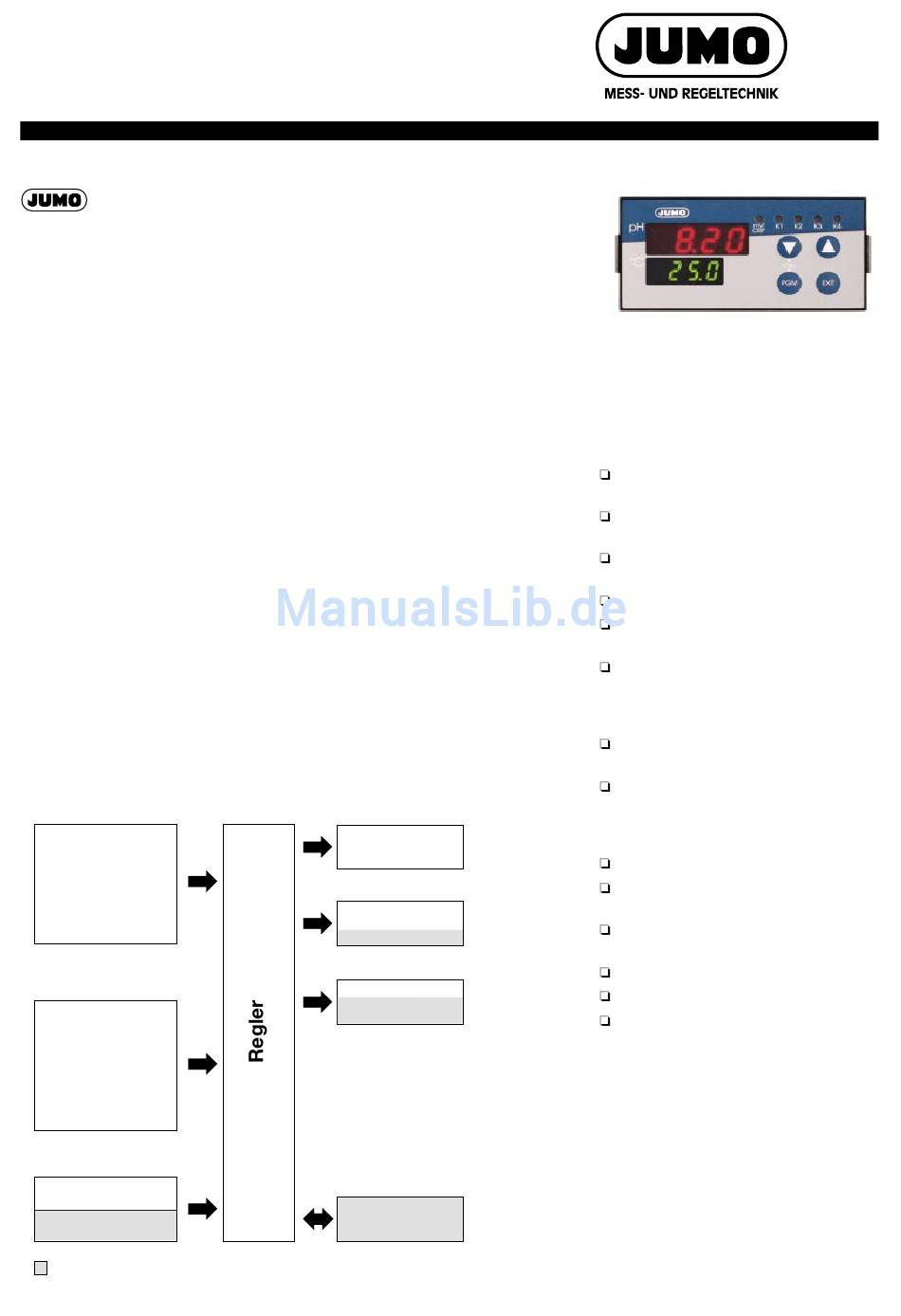

dTRANS pH 01
Mikroprozessor-Meßumformer /
-Regler für pH-Wert
bzw. Redox-Potential
Typ 202530
Einbaugehäuse nach DIN 43 700
Kurzbeschreibung
Der kompakte Mikroprozessor-Meßumformer /-Regler mit dem Frontrahmenmaß
96mm x 48mm und steckbarem Reglereinsatz mißt und regelt – je nach Konfiguration –
den pH-Wert oder das Redox-Potential in wässrigen Lösungen.
Der Meßumformer besitzt zwei analoge und zwei binäre Eingänge. Der erste Analogein-
gang eignet sich zum Anschluß einer pH-Einstabmeßkette bzw. einer Glas- und Bezugs-
elektrode (auch Antimon möglich) oder einer Redox-Einstabmeßkette bzw. einer Metall-
und Bezugselektrode. An den zweiten Analogeingang können Widerstandsthermometer
Pt100 bzw. Pt1000 angeschlossen werden.
Das Gerät verfügt über zwei vierstellige 7-Segmentanzeigen für die Anzeige des pH- bzw.
Redox-Potential-Istwertes (rot) und der Temperatur (grün). Während der Programmierung
dienen die Anzeigen zur Kommentierung der Eingaben.
Die zwei Relais des Reglers können als Grenzwert oder / und Impulslängen- oder Impuls-
frequenzregler mit P-, PI-, PD- oder PID-Struktur konfiguriert werden. Maximal stehen
zwei Relais-Schließkontakte, ein binärer Ausgang, ein analoger Istwertausgang und eine
serielle Schnittstelle zur Verfügung. An Stelle des analogen Istwertausganges kann das
Gerät mit einem weiteren Relais-Umschaltkontakt geliefert werden.
Optional ist eine Schnittstelle (RS 422 / RS 485) lieferbar, die zur Integration in einen Da-
tenverbund dient. Verwendet wird das MOD-/J-Bus-Protokoll.
Blockstruktur
2 analoge Eingänge
Eingang 1:
pH-Wert oder Redox-Potential
Einstabmeßkette oder
separate Elektroden
(bei pH auch Antimon möglich)
Eingang 2:
Temperatur
Pt100 oder Pt1000
2 Binäreingänge
Für potentialfreie
Kontakte
Funktionen:
– Tastaturverriegelung
– Meßbereichspreizung (x10)
– Meßwert einfrieren
– Alarmstopp
– Sollwertumschaltung
– Hold
Spannungsversorgung
AC 110...240 V, +10% -15%
48...63 Hz
AC/DC 20...53 V,
48...63/0 Hz
Typenzusatz / Option
2.99 / 00356635
Telefon(06 61) 60 03-7 27
Telefax(06 61) 60 03-5 08
Telex 49 701 juf d
email JUMO_de@e-mail.com
4 Ausgänge
Ausgang 1 + 2:
– Relais
Ausgang 3:
– Logik 5 V oder
– Logik 12 V
Ausgang 4:
– Relais oder
– analoger Istwertausgang
Serielle Schnittstelle
RS422 / RS485
MOD-/ J-Bus-Protokoll
Typenblatt 20.2530
Typ 202530 / ...
Besonderheiten
Kompakte Bauform,
nur 96 x 48 x 110 mm
Umschaltbar von pH auf mV/ORP
(Redox-Potential)
Anzeige pH bzw. mV/ORP und
Temperatur
einfache, geführte Kalibrierprozedur
Überwachung der Mediumstemperatur
möglich
1 galvanisch getrennter analoger Istwert-
ausgang 0(4)...20 mA / 0(2)...10 V frei
wähl- und skalierbar für pH, Redox oder
Temperatur (Option)
externe Sollwertumschaltung über Binär-
kontakt möglich
serienmäßig 2 Relais, frei programmier-
bar als Grenzwertregler oder P-, PI-,
PID-, PD-Regler mit Impulslängen bzw.
Impulsfrequenzausgang
2 binäre Eingänge
1 binärer Ausgang (Alarmkontakt oder
Temperatur-Grenzkontakt)
OPTION: serielle Schnittstelle RS 485 /
422 mit MOD-/J-Bus-Protokoll
erfüllt schärfste CE-Norm
frontseitig Schutzart IP 65
Aufbau- bzw. Feldgehäuse IP65 auf
Wunsch lieferbar
serienmäßiges Zubehör
– 2 Befestigungselemente
– 1 BNC-Stecker
– 1 Dichtung für Schalttafeleinbau
– 1 Betriebsanleitung B 20.2530
– 1 Betriebsanleitung B 20.2535
optionales Zubehör
– Gehäuse ohne Fronttür
– Gehäuse mit Fronttür
– Schnittstellenbeschreibung
Seite 1/9
