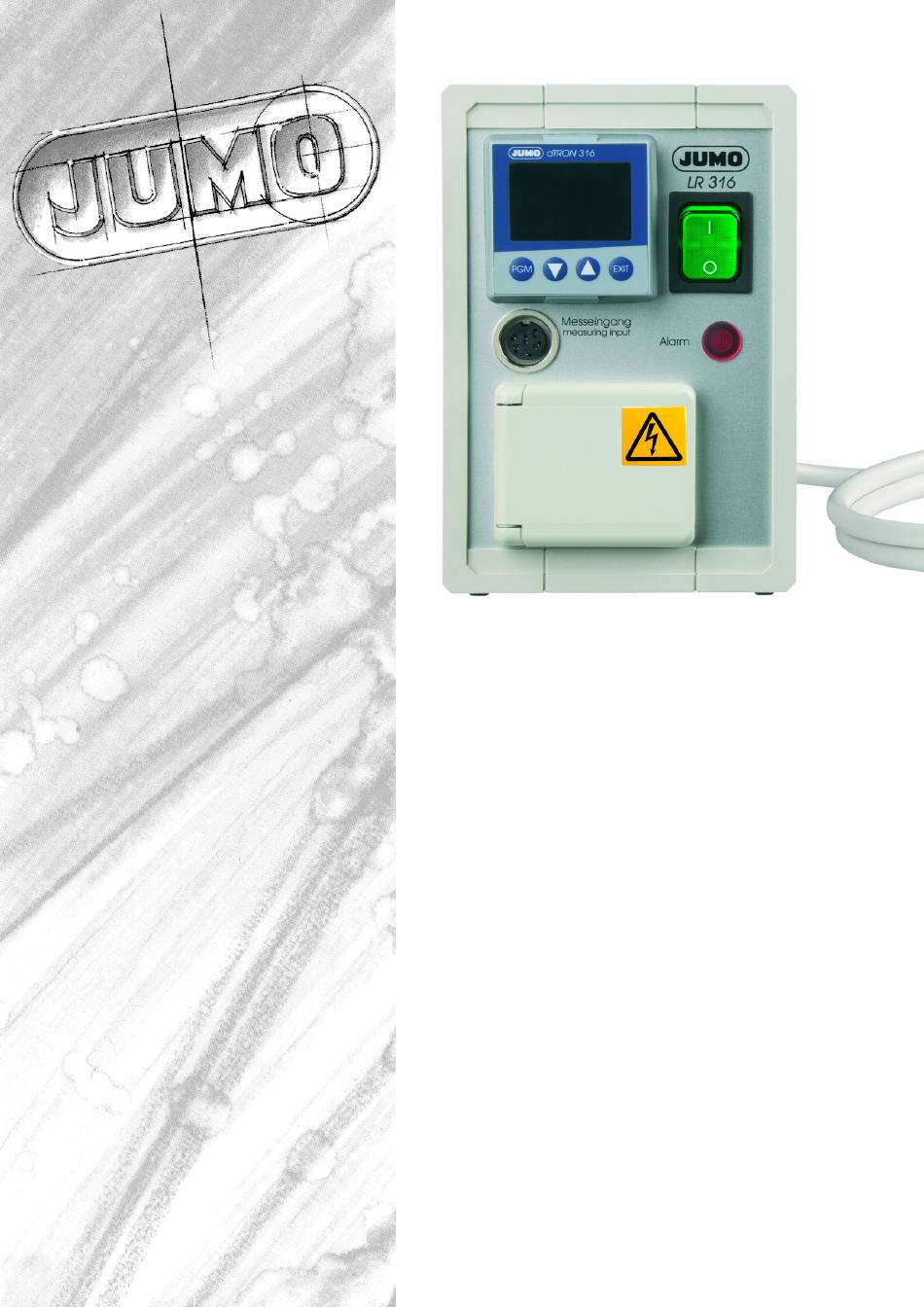

- Seite 1 Kompakter Laborregler LR 316 im Kunststoff-Tischgehäuse B 70.0703.1 Bedienungssanleitung 07.07 /00473321...
-
Seite 3: Mitgelieferte Dokumentation
Bitte setzen Sie sich bei Problemen zunächst mit der nächsten Nie- derlassung oder dem Stammhaus in Verbindung. Nachrüstungen, Umbauten oder Reparaturen am Gerät unbedingt im Stammhaus oder einer unserer Niederlassungen durchführen lassen, damit die werkseitige Hard- und Softwarekonfiguration zu der inter- nen Geräteverdrahtung passt ! Kompakter Laborregler LR 316... - Seite 4 61340-5-2 „Schutz von elektronischen Bauelementen gegen elektro- statische Phänomene“ einzuhalten. Verwenden Sie für den Transport nur ESD-Verpackungen. Bitte beachten Sie, daß für Schäden, die durch ESD (Elektrostatische Entladungen) verursacht werden, keine Haftung übernommen werden kann. ESD=Electro Static Discharge (Elektrostatische Entladung) Kompakter Laborregler LR 316...
-
Seite 5: Typografische Konventionen
Fläche Verbrennungen entstehen können. 1.2.2 Hinweisende Zeichen Hinweis Dieses Zeichen wird benutzt, wenn Sie auf etwas Besonderes auf- merksam gemacht werden sollen. Verweis Dieses Zeichen weist auf weitere Informationen in anderen Handbü- chern, Kapiteln oder Abschnitten hin. Kompakter Laborregler LR 316... -
Seite 6: Tätigkeit Ausführen (Aktion)
Der Text enthält wichtige Informationen und muss unbedingt durch- gelesen werden, bevor weitergearbeitet wird. 1.2.4 Darstellungsarten Tasten Tasten werden als Symbole oder Textdargestellt. Tastenkombinationen werden mit einem Pluszeichen dargestellt. Beide Tasten müssen gleichzeitig gedrückt werden. Kompakter Laborregler LR 316... -
Seite 7: Serienmäßiges Zubehör
000 kein x 053 Schnittstelle RS422/485 galvanisch getrennt Bestellschlüssel Bestellbeispiel 700703 / 10 = werkseitig 1.3.1 Serienmäßiges Zubehör 1 Betriebsanleitung B 70.3041.0 1 Bedienungsanleitung B 70.0703.1 1 Gegenstecker 6polig für Fühler 1 Gegenstecker 4polig für Binärfunktionen Kompakter Laborregler LR 316... - Seite 8 Versuchen Sie nicht das Gerät zu öffnen ! Erdung Die Frontplatte und Geräterückwand sind mit dem Schutzleiter PE verbunden. Entsorgung Dieses Gerät gehört nach Beendigung der Nutzung nicht in die Müll- tonne! Bitte lassen Sie es ordnungsgemäß und umweltschonend entsorgen. Kompakter Laborregler LR 316...
-
Seite 9: Messwertanzeige Überprüfen
- Der Fühler bzw. Fühlerleitung ist unterbrochen, kurzgeschlossen oder falsch verdrahtet. - Der angeschlossene Fühler passt nicht zur Konfiguration des Reglers h Prüfen Sie die Einstellung des Fühlerart und Linearisierung Abhilfe v siehe B 70.3041.0 Kapitel 8 „Konfiguration“ und Kapitel 2.3 „Anschluss- plan“ Kompakter Laborregler LR 316... -
Seite 10: Lastausgang Überprüfen
Heizen beginnen, bis 20°C erreicht sind ! 2.2.1 Sollwert ändern werkseitig Der Sollwert ist auf 20°C eingestellt. h Mit den Tasten oder den Sollwert verändern. Nach 2 Sekunden wird der Wert automatisch übernommen. Kompakter Laborregler LR 316... - Seite 11 2 Inbetriebnahme 2.3 Anschlussplan Messeingang Binärausgänge Schnittstelle RS 422 Schnittstelle RS485 (9 polige D-Sub Buchse) (9 polige D-Sub Buchse) 4 RxD (+) 3 RxD/TxD A(+) 9 RxD (-) 8 RxD/TxD B(-) 3 TxD (+) 8 TxD (-) Kompakter Laborregler LR 316...
- Seite 12 2.4.2 Anderen Fühler einstellen Es kann an jedes Gerät Pt 100, Pt 1000 oder ein Thermoelement Fe-CuNi „L“ angeschlossen werden. Fühlerart und Linearisierung müssen mit dem angeschlossenen Fühler über- einstimmen. v B 70.3041.0 Kapitel 8.1 „Analogeingänge“ Kompakter Laborregler LR 316...
- Seite 13 Nur Sicherung 1A träge (5 x 20)mm nach DIN/EN 60127-2 Verkaufs-Artikel-Nr. 70/00017201 verwenden! Typ 700703/XX-0XX-105-02-053 Für Lastkreis Sicherungen 10A träge (6,3 x 32)mm Verkaufs-Artikel-Nr. 70/00475374 verwenden! Nur Sicherung 1A träge (5 x 20)mm nach DIN/EN 60127-2 Verkaufs-Artikel-Nr. 70/00017201 verwenden! Kompakter Laborregler LR 316...
- Seite 14 B 70.3041.0 Kapitel 5.6 „Programmregler“ Programm ein- geben 2.4.8 Rampenfunktion aktivieren v siehe B 70.3041.0 Kapitel 8.3 „Geber Pro“ Binärausgang 1 und 5 dürfen in ihrer Funktion nicht verändert werden, weil sie sonst nicht mehr zur internen Geräteverdrahtung passen ! Kompakter Laborregler LR 316...
- Seite 15 2 Inbetriebnahme Kompakter Laborregler LR 316...
- Seite 16 2 Inbetriebnahme Kompakter Laborregler LR 316...
-
Seite 17: Technische Daten
Leitungsabgleich Bei Dreileiterschaltung nicht erforderlich. Bei Anschluss eines Widerstandsthermometers in Zweilei- terschaltung kann ein Leitungsabgleich mit einem externen Leitungsabgleichwiderstand durchgeführt werden (R Abgleich Leitung 3.2.2 Anschluss an Thermoelemente Regelbereiche Fe-CuNi „L“: -200 … +900°C Temperaturkompensation intern Kompakter Laborregler LR 316... - Seite 18 Sie dient zur Kommunikation mit übergeordneten Systemen und zur Integration in einen Datenverbund. Als Übertragungsproto- koll kommen MOD-/J-Bus zum Einsatz. Anschluss (rückseitig) 9-polige D-Sub Buchse Baudrate Baudrate 9600/19200 und 38400 Baud Protokoll MODBUS, MODBUS- Integer Kompakter Laborregler LR 316...
