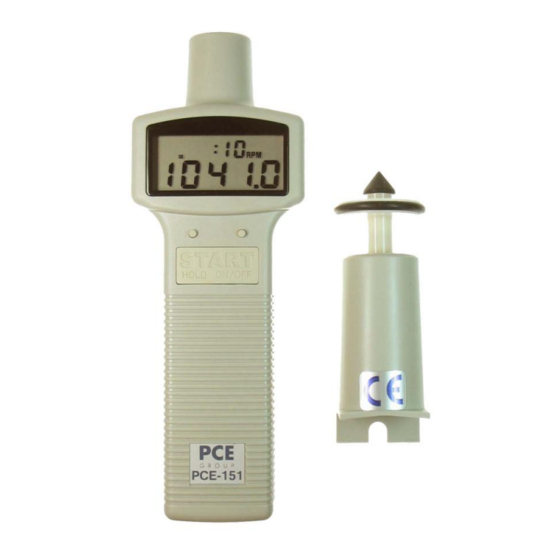

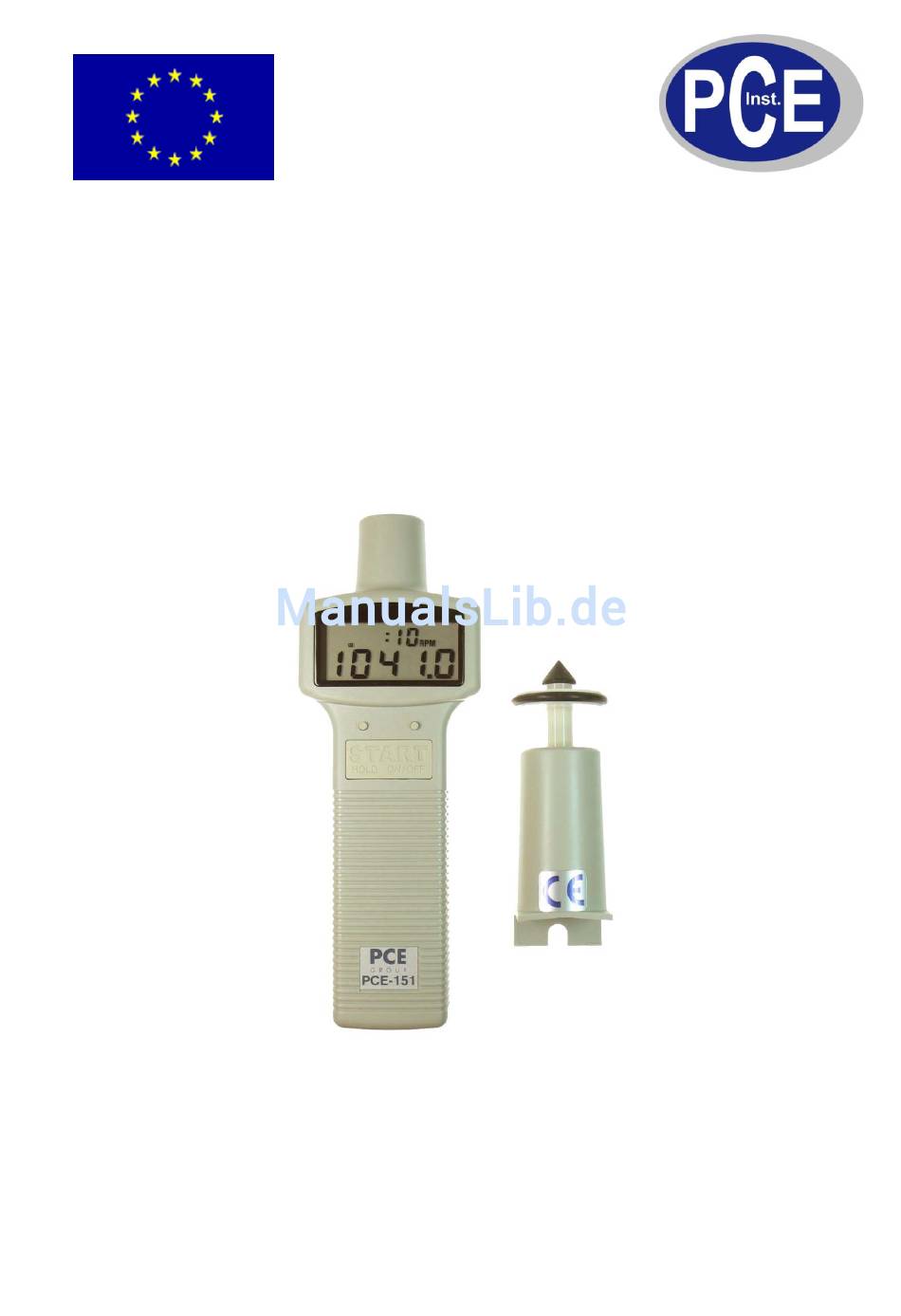

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Fon: 02903 976 99-0 Fax: 02903 976 99-29 info@warensortiment.de www.warensortiment.de Digitaler Handtachometer PCE-151 Version 1.1 14.10.2010...
- Seite 2 Bedienungsanleitung Spezifikation Funktionalität Bedienung Normalbetrieb Benutzung des mechanischen Adapters Messung von Oberflächengeschwindigkeiten Benutzung als Zählgerät mit externer Lichtquelle Benutzung als Zählgerät mit interner Lichtquelle Externer Signaleingang Digitaler Signalausgang Messung von langsam rotierenden Objekten Min/ Max- Funktion 3.10 Ein/ Aus- Funktion 3.11 Ausschalten der Power- Off- Funktion 3.12 Batteriewechsel Protokoll der seriellen Schnittstelle...
-
Seite 3: Spezifikation
SPEZIFIKATION Geschwindigkeit (Berühungslos) Bereich Auflösung Genauigkeit U/MIN. 10,00 bis 99999 0,001/0,01/0,1/1 0,04 +1- 2 Digits U/Sek. (Hz) 0,2000 bis 2000,0 0,0001/0,001/0,01/0,1 0,04 +/- 2 Digits Geschwindigkeit (Kontakt) Bereich Auflösung Genauigkeit 10,00 bis 29999 0,001/0,01/0,1/1 0,04% +/- 2 Digits U/MIN. m/Min. 1,000 bis 2999,9 0,0010/0,001/0,01/1 0,04% +/- 2 Digits... - Seite 4 TASTATUR 2.1 Reflektionsband: Befestigen Sie es auf der zu messenden Oberfläche 2.2 Reflierender Lichtstrahl: .Wir empfehlen dass sich die reflektierende Oberfläche senkrecht zur Sende/Empfangseinheit befindet 2.3 Sende/Empfangseinheit: Das rote Licht wird von diesem Teil des Tachometers ausgestrahlt. Der Empfangssensor der das Licht von der zu messenden, reflektierenden Oberfläche abstrahlt befindet sich ebenfalls in diesem Teil.
- Seite 5 Bedienung 3.1 Normale Bedienung 1. Installieren korrekten Batterien 2. Schneiden Sie ein Stück (optimale Größe 1,0 cm x 1,4cm) des Reflektbandes an der zu messenden Oberfläche 3. Reinigen Sie die zu messende Oberflächen von eventuellen Ölresp. Fettrückständen, damit das Reflektband gut befestigt werden kann.
- Seite 6 3.3 Messungen von Oberflächengeschwindigkeit (m/Min., ft/min. oder yd/Min.) 1. Befestigen Sie den Adapter am Gerät (Option PCE-152) 2. Wählen Sie die gewünschte Messeinheit. Das zusätzliche LED ist eingeschaltet während das Haupt-LED ausgeschaltet ist. 3. Berühren Sie vorsichtig die zu messende Oberfläche 3.4 Verwendung des Zählers mit externer Lichtquelle 1.
- Seite 7 3.5 Externer Signaleingang (TTL) (PCE-151) Statt dem Empfang des Signals von der Lichtquelle, kann der Benutzer das externe Eingangssignal (TTL) (high >4,5V: OV) via einem 8 Pin RS-232 Konnektor mit 5 Pin als Signal zur Erde vornehmen. Beachten Sie : Wir raten Ihnen, dass die Sende/Empfangseinheit abgedeckt wird, um unerwünschte Lichtsignale zu vermeiden.
- Seite 8 3. Entfernen Sie die alten Batterien und legen Sie die neuen, korrekten Batterien ein. Mischen Sie keine alten und neuen Batterien. 4. Danach befestigen Sie wieder die Batterieabdeckung PROTOKOLL DER SERIELLEN RS-232 SCHNITTSTELLE (PCE-151) 10 Bytes werden von der RS-232 Schnittstelle zum PC übermittelt, Diese verstehen sich wie folgt: Byte ___________ Erklärung...
- Seite 9 Öffnen Sie das CD-ROM Laufwerk über den Arbeitsplatz Führen Sie die setup.exe Datei mit einem Doppelklick aus und folgen Sie den Installationsanweisungen. 6. ERKLÄRUNG DES WINDOWS-SOFTWARE PROGRAMMS (PCE-151) Hauptfenster: Wenn das Programm ausgeführt wird, sucht das Programm automatisch nach dem angeschlossenen Tachometer.
-
Seite 10: Service / Garantie
Erklärung zum Fenster In dem oberen Teil werden Informationen zur aktuellen Messung angezeigt z.B. Startzeit oder die Samplerate. Im mittleren Bereich wird die aktuelle Messung direkt als Graph dargestellt. Der untere Bereich stellt den Messwert analog dar und die Aufnahmepunkte werden aufgelistet. File: Open - Öffnet eine bereits gespeicherte Messung...
