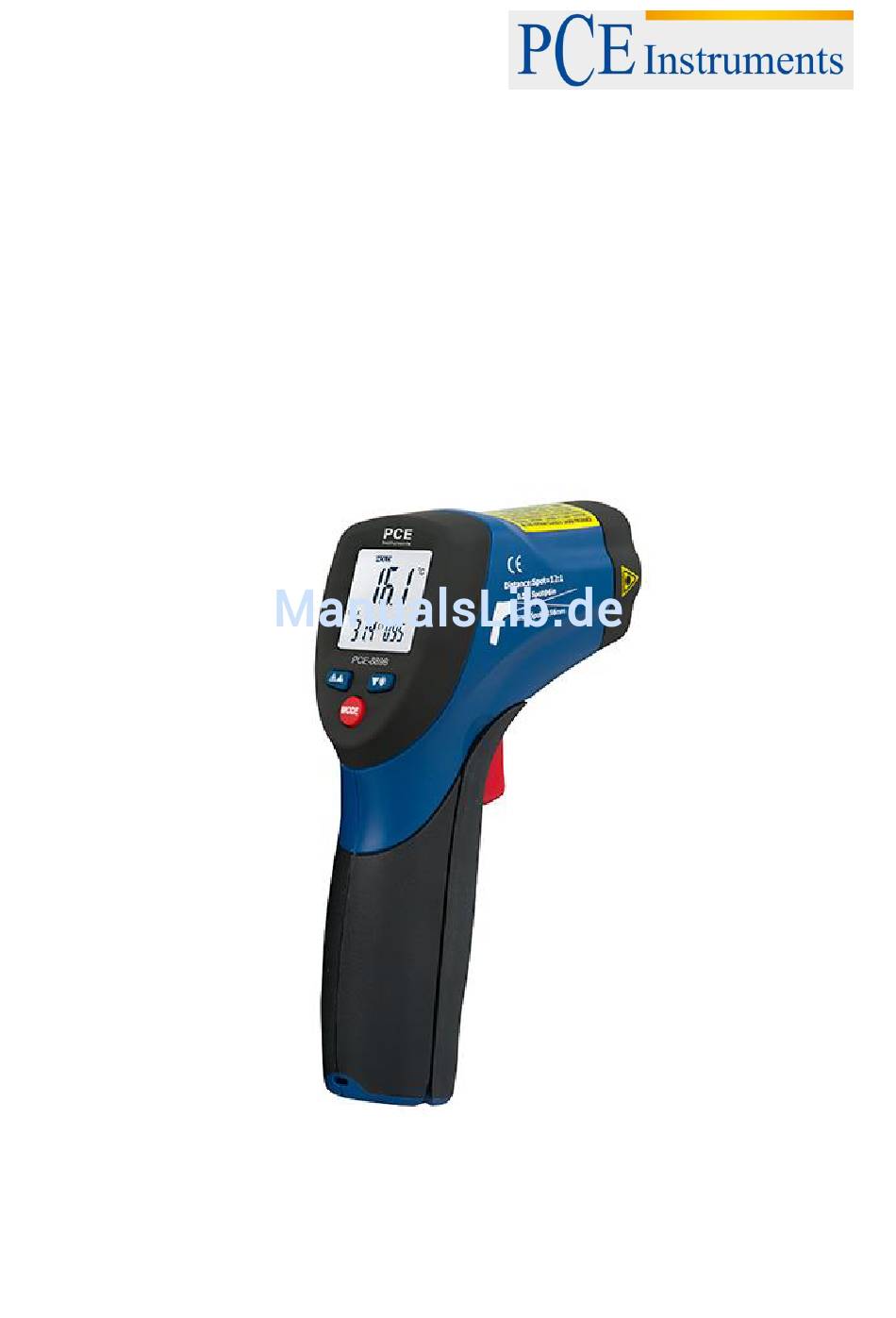

BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf eines PCE-889B von PCE Instruments entschieden haben. Sicherheitsinformationen Bitte lesen Sie dieses Benutzer-Handbuch sorgfältig und vollständig, bevor Sie das Gerät zum ersten Mal in Betrieb nehmen. Die Benutzung des Gerätes darf nur durch sorgfältig geschultes Personal erfolgen.
BETRIEBSANLEITUNG Systembeschreibung Vorderseite ① IR-Sensor ② LC-Display / Laserstrahl ③ Auf-Taste ④ Ab-Taste ⑤ Mode-Taste ⑥ Messtaster ⑦ Batteriefachabdeckung ⑧ Griff Display ① Hold ② Symbol Laser ”ein” ③ Symbol Sperre ④ Symbole HAL und LAL (Alarm Ober- und Untergrenze) ⑤...
BETRIEBSANLEITUNG Zusätzliche Informationen Verhältnis von Messabstand zu Messfleckgröße Wie Sie im Bild unten sehen können, wird die Messfleckgröße (S) des gemessenen Bereichs größer, wenn der Abstand (D) vom Messobjekt vergrößert wird. In beiden unten dargestellten Fällen liegt der Fokus bei 914 mm (36“). Die Messfleckgrößen zeigen eine Encircled Energy (Energie auf einer Kreisfläche) von 90 % an.
Seite 6
BETRIEBSANLEITUNG Auf / Ab-Tasten Während der Messung können die Auf- und die Ab-Taste zur Anpassung des Emissionsgrades verwendet werden. Im Standard-Modus (HOLD-Modus) dient die Auf-Taste zum Ein- und Ausschalten des Lasers und die Ab-Taste zum Ein- und Ausschalten der Hintergrundbeleuchtung. Einstellungen und Auswahl innerhalb der verschiedenen Modi anhand der MODE-Taste Anhand der MODE-Taste können Sie durch die Modi blättern, in denen Sie einige Einstellungen vornehmen können.
BETRIEBSANLEITUNG Messung ① Halten Sie das Messgerät an seinem Griff fest und zielen Sie mit dem Infrarotsensor auf die zu messende Oberfläche. ② Halten Sie den Messtaster angezogen, um das Gerät einzuschalten und mit der Messung zu beginnen. Wenn die Batteriespannung noch ausreichend ist, wird nun das Display aufleuchten. Ist dies nicht der Fall, wechseln Sie die Batterie.
