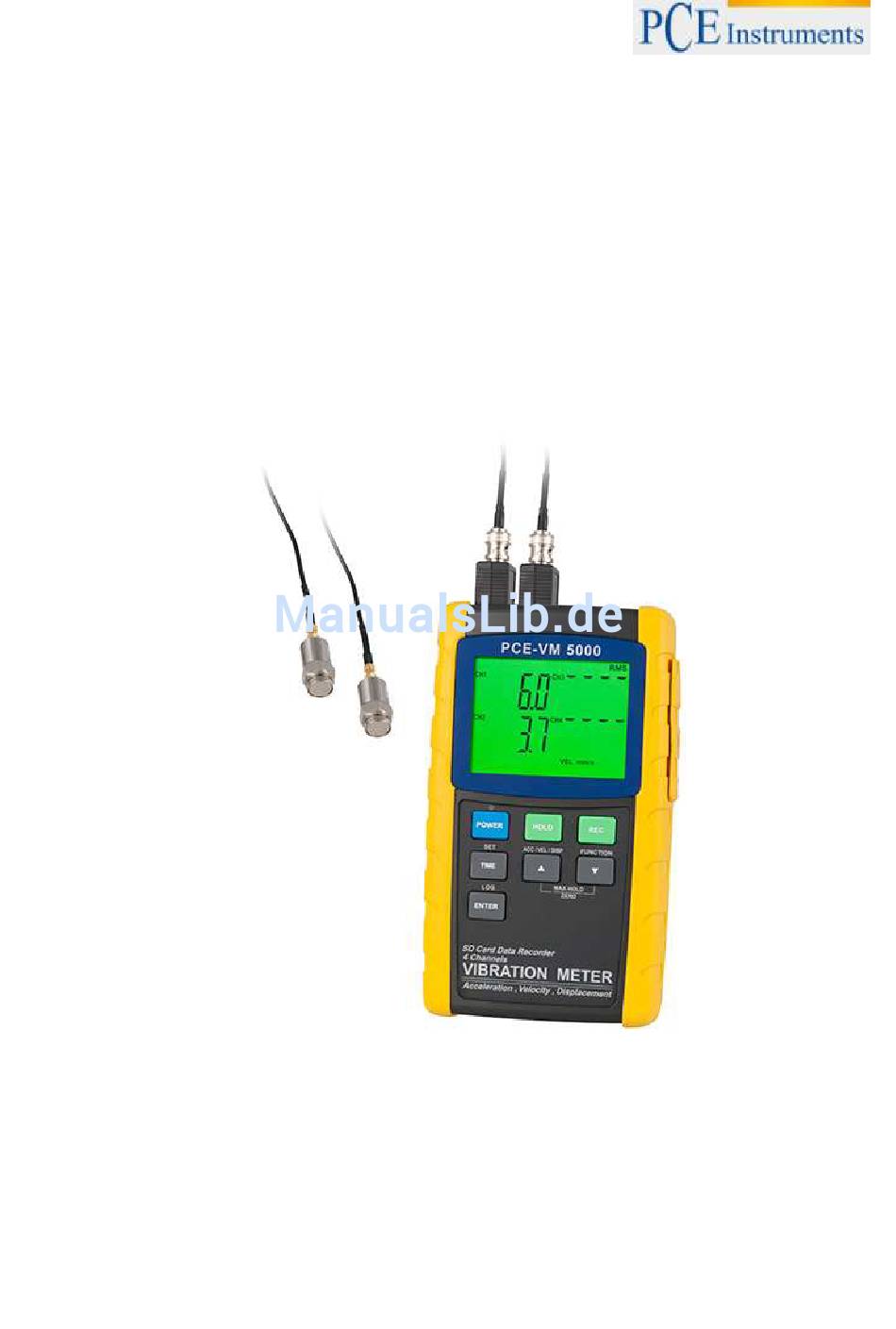

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Vibrationsdatenlogger PCE-VM 5000 Version 1.1 16.06.2015...
- Seite 2 BETRIEBSANLEITUNG Sicherheit Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgsam durch. Schäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung entstehen, entbehren jeder Haftung. Warnhinweise Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und Weise verwendet werden.
-
Seite 3: Genaue Beschreibung Und Tastenbelegung Vom Pce-Vm 5000
Langzeitmessungen erleichtert. Es besteht die Möglichkeit folgende Einheiten mit dem Vibrationsdatenlogger zu erfassen: Meter/s2 ft/s2 cm/s mm/s in/s Inch Genaue Beschreibung und Tastenbelegung vom PCE-VM 5000 1. BNC-Adapter 2. Eingangsbuchsen für Vibrationssensoren 3. Seitenfach (nachstehende Erläuterungen) 4. Messsensoren 5. Magnethalterung 6. SET- und Uhrzeittaste 7. REC-Taste 8. -
Seite 4: Displaybeschreibung
BETRIEBSANLEITUNG Displaybeschreibung 1. Batteriestatus 2. HOLD-Modus-Symbol 3. Aufzeichnungs-MIN/MAX-Modus aktiv 4. MAX-Anzeige 5. MIN-Anzeige 6. Höchstwert-Hold-Modus 7. Data-Hold-Modus 8. RMS-Messung 9. Kanal 1 Messwert 10. Kanal 2 Messwert 11. Datum und Zeit 12. Kanal 3 Messwert 13. Kanal 4 Messwert 14. Datenlogging aktiv 15. -
Seite 5: Erste Schritte
BETRIEBSANLEITUNG Erste Schritte Ein- und Ausschalten des Geräts • Um den Vibrationsdatenlogger ein- bzw. auszuschalten, muss die „POWER“-Taste mindestens 3 Sekunden lang gedrückt werden. • Das Messgerät bietet Ihnen zwei verschiedene Arten der Stromversorgung. Auf der einen Seite besteht die Möglichkeit es mit Batterien zu betreiben. Dafür muss die Batterieabdeckung an der Rückseite des Gerätes abgeschraubt werden. - Seite 6 BETRIEBSANLEITUNG Maßeinheiten Wenn das Gerät angeschaltet ist, wird die Maßeinheit auf dem Display angezeigt. Diese kann durch Drücken der „ACC/VEL/DISP“-Taste verändert werden. Dabei darf aber die Taste nicht nur kurz gedrückt werden, sondern um die Einstellungen zu ändern erfordert es ein langes Drücken der Taste, das dann dafür sorgt, dass ein Durchlauf der Maßeinheiten stattfindet.
- Seite 7 BETRIEBSANLEITUNG ZERO-Anpassung Eine ZERO-Funktion ist immer dann erforderlich, wenn das Messgerät, aufgrund verschiedener äußerer Faktoren, eine geringe Abweichung aufzeigt. Diese äußeren Einflüsse sind Umweltveränderungen aller Art. Die ZERO-Funktion setzt nur bei einer Anzeige von 10 oder mehr Stellenwerten ein. Schalten Sie das Messgerät ein Verbinden Sie den Vibrationssensor mit dem Messgerät Zur ZERO-Anpassung muss die Messfunktion auf Beschleunigung eingestellt werden.
-
Seite 8: Setup-Modus
BETRIEBSANLEITUNG Setup-Modus Grundeinstellungen im Überblick Um zu den Grundeinstellungen zu gelangen, muss kurz die „SET“-Taste gedrückt werden. Daraufhin erfolgt eine Anzeige der Einstellungen des Gerätes. Hier kann eine Änderung der Einstellungen ebenfalls vorgenommen werden. Die Einstellungen, die dort vorgenommen werden können sind beispielsweise Zeit, Datum und die Datenlogging-Funktion. - Seite 9 BETRIEBSANLEITUNG SP-t (Datenlogger-Abtastrate einstellen) 1. Wählen Sie die SP-t -Einstellungen aus. 2. Die Abtastrate des Vibrationsdatenloggers kann mit den Pfeiltasten vom Benutzer eingestellt werden. Dabei besteht die Möglichkeit Die Abtastrate auf 0, 1, 2, 5, 10, 30, 60, 120, 300, 600, 1800 oder 3600 Sekunden einzustellen.
- Seite 10 BETRIEBSANLEITUNG Sd -F (Speicherkarten-Formatierung) Wählen Sie die Sd -F-Einstellungen aus. Durch die Pfeiltasten können Sie die wählen, ob die SD-Karte formatiert werden soll oder nicht. Dabei werden alle Daten, die sich auf der SD-Karte befinden gelöscht. Drücken Sie ENTER, um die Einstellung zu bestätigen. Drücken Sie ENTER erneut, um nochmals zu bestätigen.
- Seite 11 BETRIEBSANLEITUNG SD-Karte Das Gerät bietet Ihnen die Möglichkeit es mit einer SD-Karte auszustatten (1-16 GB) Es sollte sich im Idealfall um eine leere (formatierte) Speicherkarte handeln, wenn diese zum ersten Mal in das Gerät eingesetzt wird. Um genaue Zuordnungen schaffen zu können ist es auch von Vorteil Datum und Uhrzeit einzustellen.
- Seite 12 BETRIEBSANLEITUNG Automatisches Datenlogging Im automatischen Modus kann das Messgerät mit der eingestellten Abtastrate automatisch Daten messen und speichern. Diese Daten werden automatisch auf der SD-Karte gespeichert. Werksseitig wird das Gerät vor der Auslieferung mit einer Abtastrate von zwei Sekunden versehen. 1.
-
Seite 13: Technische Daten
BETRIEBSANLEITUNG Technische Daten Allgemeine Daten 82 x 61 mm (”) hintergrundbeleuchteter LCD-Display Display Displayanzeigegeschwindigkeit 1 Sekunde (ca.) Anzahl von Kanälen Vier (4) Eingangskanäle (CH1, CH2, CH3, CH4) Messarten Geschwindigkeit, Beschleunigung und Ausweitung Beschleunigung/Geschwindigkeit: RMS, Peak und MAX HOLD Ausweitung: p-p (von Höchst- bis Tiefstwert), MAX HOLD Maßeinheiten Beschleunigung: m/s², g, ft/s²... -
Seite 14: Ersetzen Und Entsorgung Der Batterien
BETRIEBSANLEITUNG Elektrische Spezifikationen Ersetzen und Entsorgung der Batterien Funktion Einheit Bereich und Auflösung Genauigkeit Beschleunigung m/s² von 0,5 bis zu 199,9 m/s² ± ( 5% rdg + 2 d ) von 0,05 bis zu 20,39 G bei 80 und 160Hz ft/s²...
