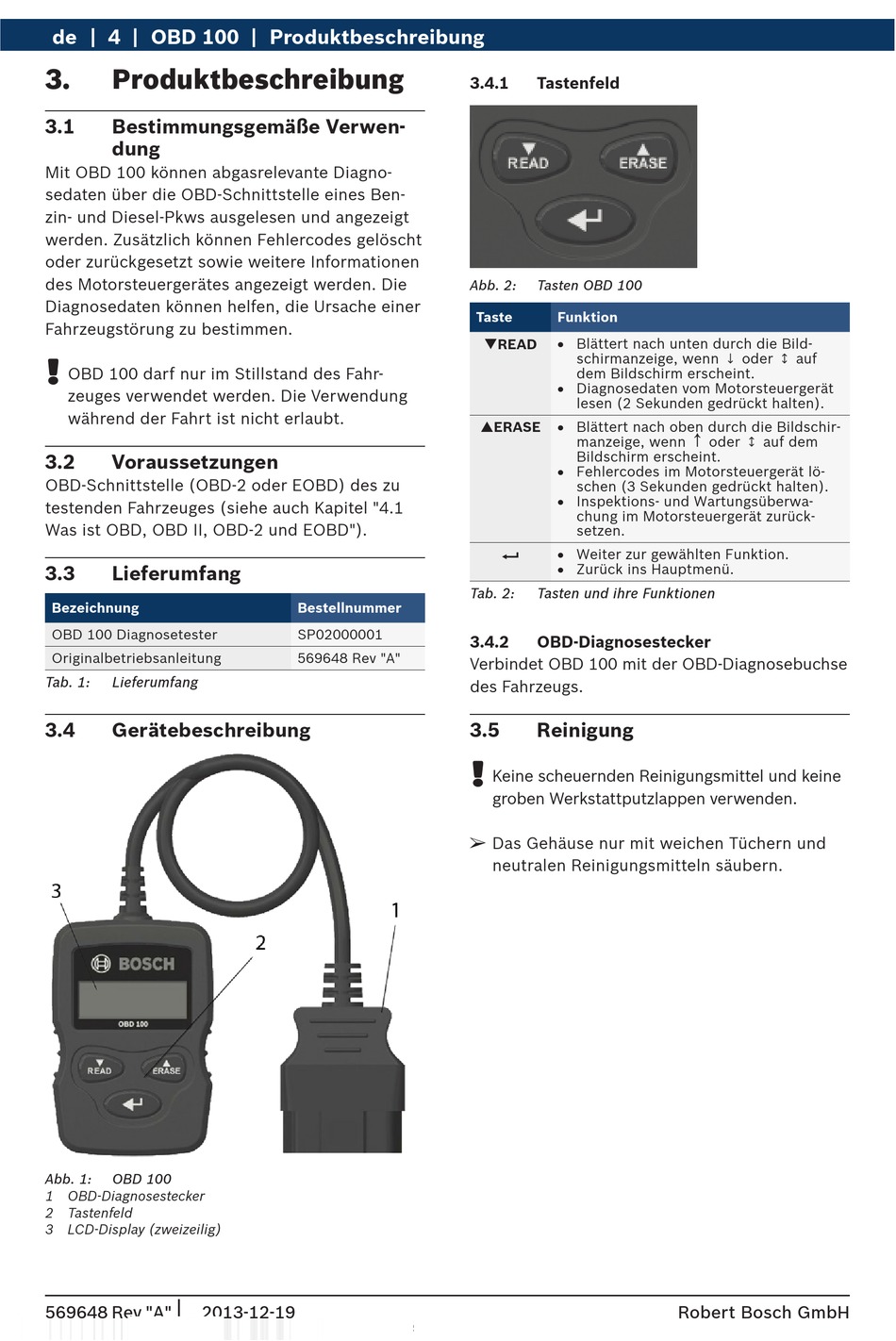

de 4 | OBD 100 | Produktbeschreibung
3.

Produktbeschreibung

3.1 Bestimmungsgemäße Verwen-
dung
Mit OBD 100 können abgasrelevante Diagno-
sedaten über die OBD-Schnittstelle eines Ben-
zin- und Diesel-Pkws ausgelesen und angezeigt
werden. Zusätzlich können Fehlercodes gelöscht
oder zurückgesetzt sowie weitere Informationen
des Motorsteuergerätes angezeigt werden. Die
Diagnosedaten können helfen, die Ursache einer
Fahrzeugstörung zu bestimmen.
!
OBD 100 darf nur im Stillstand des Fahr-
zeuges verwendet werden. Die Verwendung
während der Fahrt ist nicht erlaubt.
3.2 Voraussetzungen
OBD-Schnittstelle (OBD-2 oder EOBD) des zu
testenden Fahrzeuges (siehe auch Kapitel "4.1
Was ist OBD, OBD II, OBD-2 und EOBD").
3.3 Lieferumfang
Bezeichnung
OBD 100 Diagnosetester
Originalbetriebsanleitung
Tab. 1: Lieferumfang
3.4 Gerätebeschreibung
Abb. 1: OBD 100
1 OBD-Diagnosestecker
2 Tastenfeld
3 LCD-Display (zweizeilig)
|
569648 Rev "A" 2013-12-19
Bestellnummer
SP02000001
569648 Rev "A"
3.4.1 Tastenfeld
Abb. 2: Tasten OBD 100
Taste Funktion
R Blättert nach unten durch die Bild-
READ
schirmanzeige, wenn ↓ oder ↕ auf
dem Bildschirm erscheint.
R Diagnosedaten vom Motorsteuergerät
lesen (2 Sekunden gedrückt halten).
R Blättert nach oben durch die Bildschir-
ERASE
manzeige, wenn
Bildschirm erscheint.
R Fehlercodes im Motorsteuergerät lö-
schen (3 Sekunden gedrückt halten).
R Inspektions- und Wartungsüberwa-
chung im Motorsteuergerät zurück-
setzen.
E R Weiter zur gewählten Funktion.
R Zurück ins Hauptmenü.
Tab. 2: Tasten und ihre Funktionen
3.4.2 OBD-Diagnosestecker
Verbindet OBD 100 mit der OBD-Diagnosebuchse
des Fahrzeugs.
3.5 Reinigung
!
Keine scheuernden Reinigungsmittel und keine
groben Werkstattputzlappen verwenden.
¶
Das Gehäuse nur mit weichen Tüchern und
neutralen Reinigungsmitteln säubern.
↑
oder ↕ auf dem
