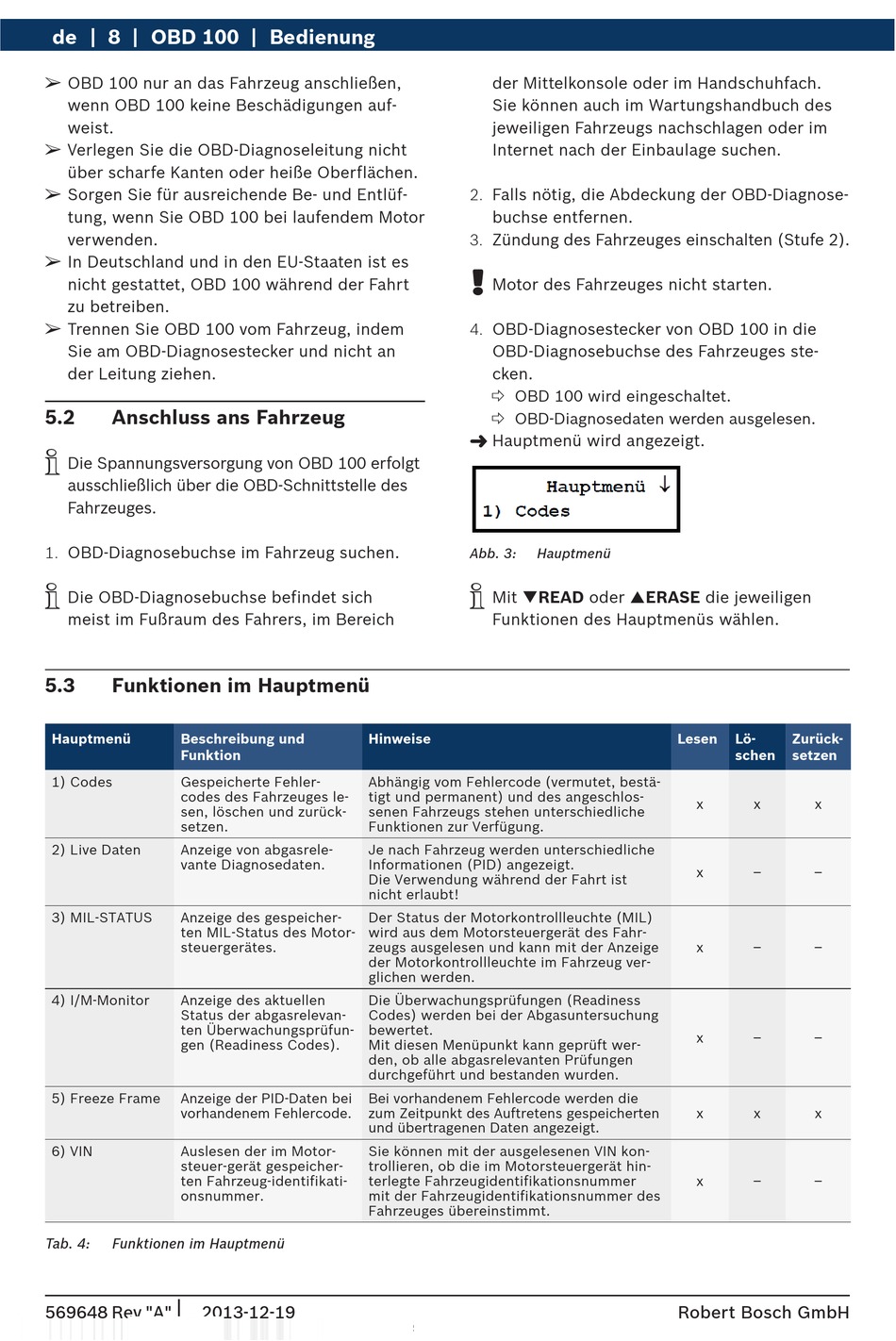

de 8 | OBD 100 | Bedienung
¶
OBD 100 nur an das Fahrzeug anschließen,
wenn OBD 100 keine Beschädigungen auf-
weist.
¶
Verlegen Sie die OBD-Diagnoseleitung nicht
über scharfe Kanten oder heiße Oberflächen.
¶
Sorgen Sie für ausreichende Be- und Entlüf-
tung, wenn Sie OBD 100 bei laufendem Motor
verwenden.
¶
In Deutschland und in den EU-Staaten ist es
nicht gestattet, OBD 100 während der Fahrt
zu betreiben.
¶
Trennen Sie OBD 100 vom Fahrzeug, indem
Sie am OBD-Diagnosestecker und nicht an
der Leitung ziehen.
5.2 Anschluss ans Fahrzeug
i
Die Spannungsversorgung von OBD 100 erfolgt
ausschließlich über die OBD-Schnittstelle des
Fahrzeuges.
1. OBD-Diagnosebuchse im Fahrzeug suchen.
i
Die OBD-Diagnosebuchse befindet sich
meist im Fußraum des Fahrers, im Bereich
5.3 Funktionen im Hauptmenü
Hauptmenü Beschreibung und
Funktion
1) Codes Gespeicherte Fehler-
codes des Fahrzeuges le-
sen, löschen und zurück-
setzen.
2) Live Daten Anzeige von abgasrele-
vante Diagnosedaten.
3) MIL-STATUS Anzeige des gespeicher-
ten MIL-Status des Motor-
steuergerätes.
4) I/M-Monitor Anzeige des aktuellen
Status der abgasrelevan-
ten Überwachungsprüfun-
gen (Readiness Codes).
5) Freeze Frame Anzeige der PID-Daten bei
vorhandenem Fehlercode.
6) VIN Auslesen der im Motor-
steuer-gerät gespeicher-
ten Fahrzeug-identifikati-
onsnummer.
Tab. 4: Funktionen im Hauptmenü
|
569648 Rev "A" 2013-12-19
der Mittelkonsole oder im Handschuhfach.
Sie können auch im Wartungshandbuch des
jeweiligen Fahrzeugs nachschlagen oder im
Internet nach der Einbaulage suchen.
2. Falls nötig, die Abdeckung der OBD-Diagnose-
buchse entfernen.
3. Zündung des Fahrzeuges einschalten (Stufe 2).
!
Motor des Fahrzeuges nicht starten.
4. OBD-Diagnosestecker von OBD 100 in die
OBD-Diagnosebuchse des Fahrzeuges ste-
cken.
 OBD 100 wird eingeschaltet.
 OBD-Diagnosedaten werden ausgelesen.
"
Hauptmenü wird angezeigt.
Abb. 3:
i
Mit READ oder ERASE die jeweiligen
Funktionen des Hauptmenüs wählen.
Hinweise
Abhängig vom Fehlercode (vermutet, bestä-
tigt und permanent) und des angeschlos-
senen Fahrzeugs stehen unterschiedliche
Funktionen zur Verfügung.
Je nach Fahrzeug werden unterschiedliche
Informationen (PID) angezeigt.
Die Verwendung während der Fahrt ist
nicht erlaubt!
Der Status der Motorkontrollleuchte (MIL)
wird aus dem Motorsteuergerät des Fahr-
zeugs ausgelesen und kann mit der Anzeige
der Motorkontrollleuchte im Fahrzeug ver-
glichen werden.
Die Überwachungsprüfungen (Readiness
Codes) werden bei der Abgasuntersuchung
bewertet.
Mit diesen Menüpunkt kann geprüft wer-
den, ob alle abgasrelevanten Prüfungen
durchgeführt und bestanden wurden.
Bei vorhandenem Fehlercode werden die
zum Zeitpunkt des Auftretens gespeicherten
und übertragenen Daten angezeigt.
Sie können mit der ausgelesenen VIN kon-
trollieren, ob die im Motorsteuergerät hin-
terlegte Fahrzeugidentifikationsnummer
mit der Fahrzeugidentifikationsnummer des
Fahrzeuges übereinstimmt.
Hauptmenü
Lesen
x
x
x
x
x
x
Robert Bosch GmbH
Lö- Zurück-
schen setzen
x x
– –
– –
– –
x x
– –
