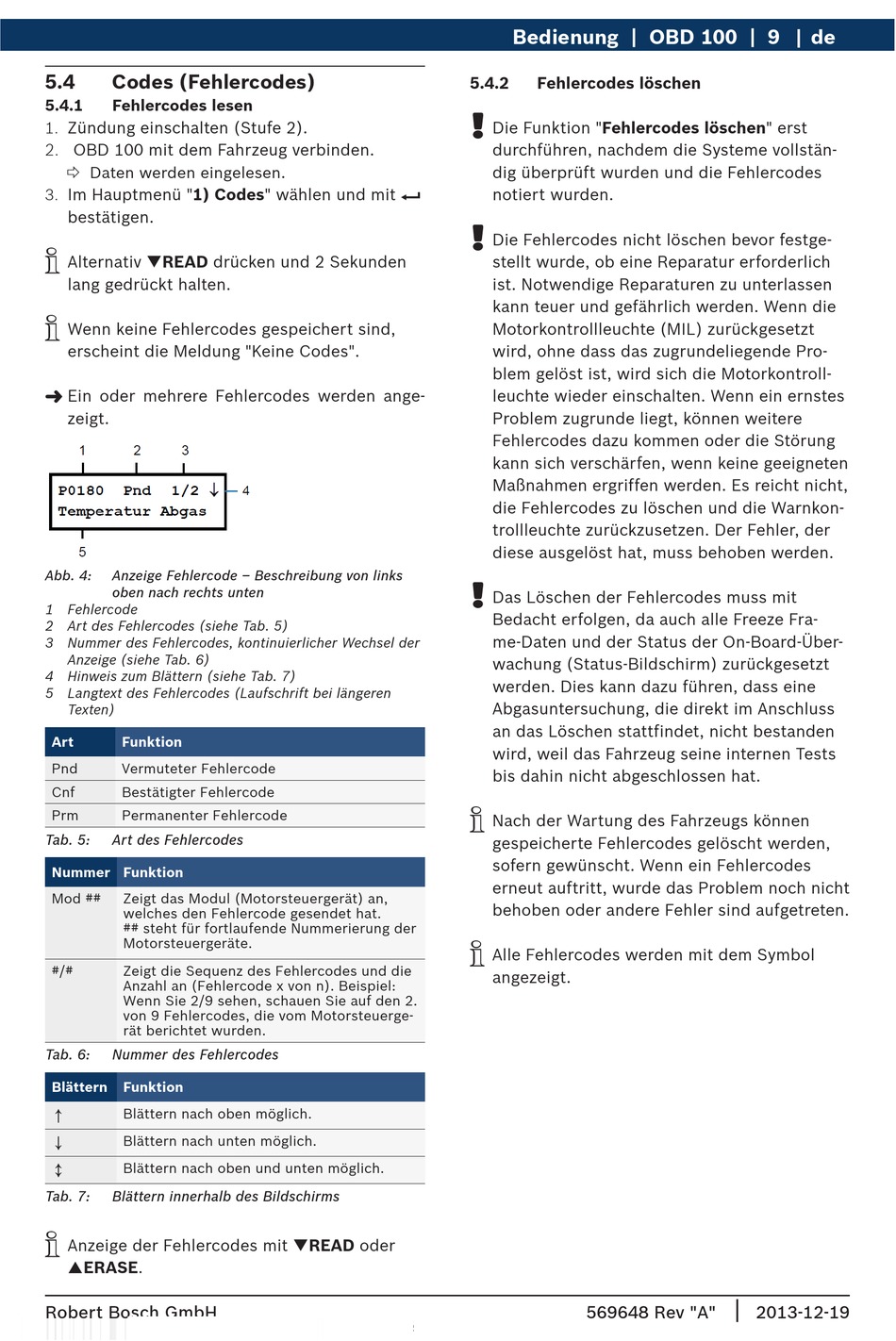

Bosch OBD 100 Originalbetriebsanleitung Seite 9

5.4 Codes (Fehlercodes)
5.4.1 Fehlercodes lesen
1. Zündung einschalten (Stufe 2).
2. OBD 100 mit dem Fahrzeug verbinden.
 Daten werden eingelesen.
3. Im Hauptmenü "1) Codes" wählen und mit E
bestätigen.
i
Alternativ READ drücken und 2 Sekunden
lang gedrückt halten.
i
Wenn keine Fehlercodes gespeichert sind,
erscheint die Meldung "Keine Codes".
"
Ein oder mehrere Fehlercodes werden ange-
zeigt.
Abb. 4: Anzeige Fehlercode – Beschreibung von links
oben nach rechts unten
1 Fehlercode
2 Art des Fehlercodes (siehe Tab. 5)
3 Nummer des Fehlercodes, kontinuierlicher Wechsel der
Anzeige (siehe Tab. 6)
4 Hinweis zum Blättern (siehe Tab. 7)
5 Langtext des Fehlercodes (Laufschrift bei längeren
Texten)
Art Funktion
Pnd Vermuteter Fehlercode
Cnf Bestätigter Fehlercode
Prm Permanenter Fehlercode
Tab. 5: Art des Fehlercodes
Nummer Funktion
Mod ## Zeigt das Modul (Motorsteuergerät) an,
welches den Fehlercode gesendet hat.
## steht für fortlaufende Nummerierung der
Motorsteuergeräte.
#/# Zeigt die Sequenz des Fehlercodes und die
Anzahl an (Fehlercode x von n). Beispiel:
Wenn Sie 2/9 sehen, schauen Sie auf den 2.
von 9 Fehlercodes, die vom Motorsteuerge-
rät berichtet wurden.
Tab. 6: Nummer des Fehlercodes
Blättern Funktion
↑
Blättern nach oben möglich.
↓
Blättern nach unten möglich.
↕
Blättern nach oben und unten möglich.
Tab. 7: Blättern innerhalb des Bildschirms
i
Anzeige der Fehlercodes mit READ oder
ERASE.
Robert Bosch GmbH
Bedienung | OBD 100 | 9
5.4.2 Fehlercodes löschen
!
Die Funktion "Fehlercodes löschen" erst
durchführen, nachdem die Systeme vollstän-
dig überprüft wurden und die Fehlercodes
notiert wurden.
!
Die Fehlercodes nicht löschen bevor festge-
stellt wurde, ob eine Reparatur erforderlich
ist. Notwendige Reparaturen zu unterlassen
kann teuer und gefährlich werden. Wenn die
Motorkontrollleuchte (MIL) zurückgesetzt
wird, ohne dass das zugrundeliegende Pro-
blem gelöst ist, wird sich die Motorkontroll-
leuchte wieder einschalten. Wenn ein ernstes
Problem zugrunde liegt, können weitere
Fehlercodes dazu kommen oder die Störung
kann sich verschärfen, wenn keine geeigneten
Maßnahmen ergriffen werden. Es reicht nicht,
die Fehlercodes zu löschen und die Warnkon-
trollleuchte zurückzusetzen. Der Fehler, der
diese ausgelöst hat, muss behoben werden.
!
Das Löschen der Fehlercodes muss mit
Bedacht erfolgen, da auch alle Freeze Fra-
me-Daten und der Status der On-Board-Über-
wachung (Status-Bildschirm) zurückgesetzt
werden. Dies kann dazu führen, dass eine
Abgasuntersuchung, die direkt im Anschluss
an das Löschen stattfindet, nicht bestanden
wird, weil das Fahrzeug seine internen Tests
bis dahin nicht abgeschlossen hat.
i
Nach der Wartung des Fahrzeugs können
gespeicherte Fehlercodes gelöscht werden,
sofern gewünscht. Wenn ein Fehlercodes
erneut auftritt, wurde das Problem noch nicht
behoben oder andere Fehler sind aufgetreten.
i
Alle Fehlercodes werden mit dem Symbol
angezeigt.
