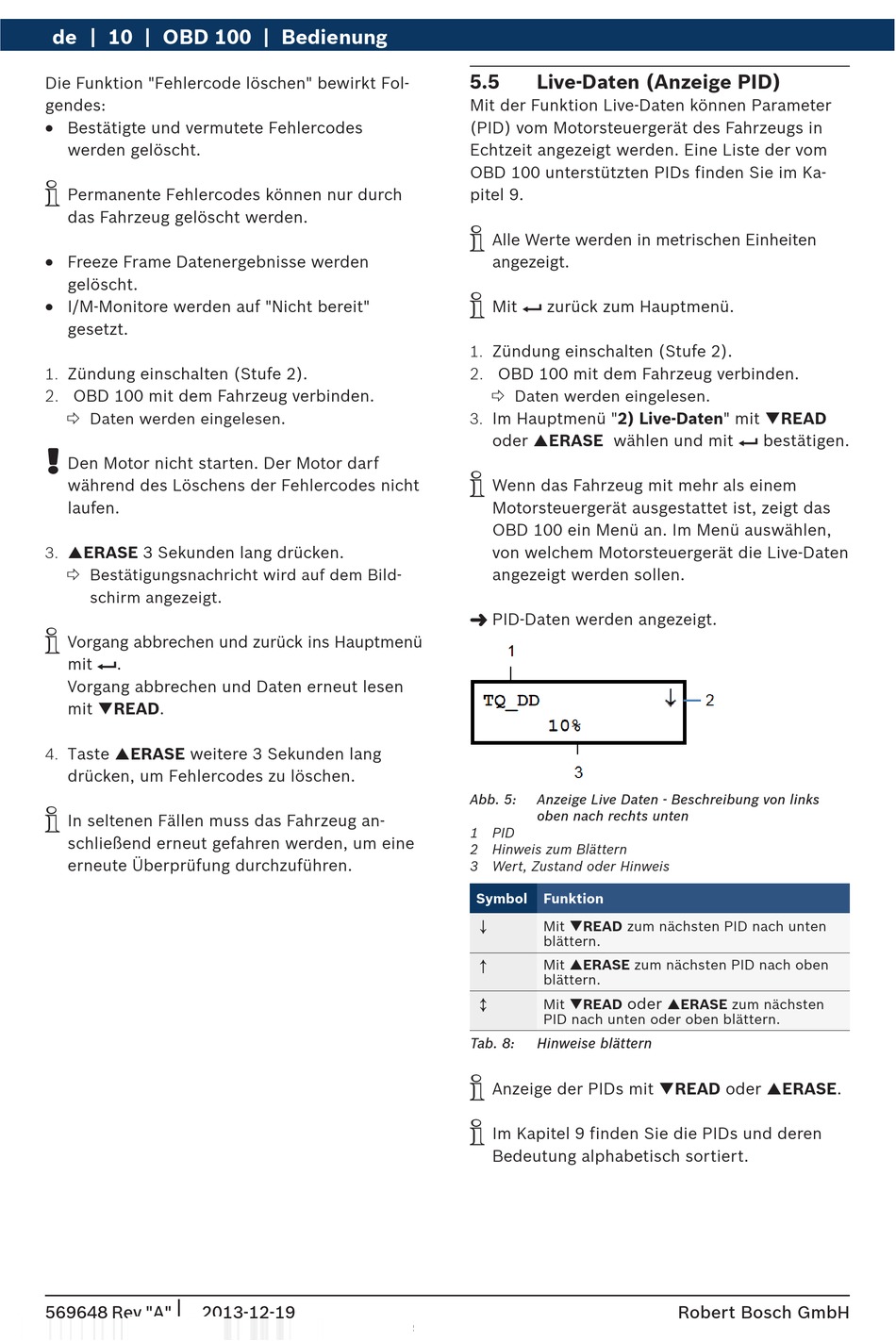

de 10 | OBD 100 | Bedienung
Die Funktion "Fehlercode löschen" bewirkt Fol-
gendes:
R
Bestätigte und vermutete Fehlercodes
werden gelöscht.
i
Permanente Fehlercodes können nur durch
das Fahrzeug gelöscht werden.
R
Freeze Frame Datenergebnisse werden
gelöscht.
R
I/M-Monitore werden auf "Nicht bereit"
gesetzt.
1. Zündung einschalten (Stufe 2).
2. OBD 100 mit dem Fahrzeug verbinden.
 Daten werden eingelesen.
!
Den Motor nicht starten. Der Motor darf
während des Löschens der Fehlercodes nicht
laufen.
3. ERASE 3 Sekunden lang drücken.
 Bestätigungsnachricht wird auf dem Bild-
schirm angezeigt.
i
Vorgang abbrechen und zurück ins Hauptmenü
mit E.
Vorgang abbrechen und Daten erneut lesen
mit READ.
4. Taste ERASE weitere 3 Sekunden lang
drücken, um Fehlercodes zu löschen.
i
In seltenen Fällen muss das Fahrzeug an-
schließend erneut gefahren werden, um eine
erneute Überprüfung durchzuführen.
|
569648 Rev "A" 2013-12-19
5.5 Live-Daten (Anzeige PID)
Mit der Funktion Live-Daten können Parameter
(PID) vom Motorsteuergerät des Fahrzeugs in
Echtzeit angezeigt werden. Eine Liste der vom
OBD 100 unterstützten PIDs finden Sie im Ka-
pitel 9.
i
Alle Werte werden in metrischen Einheiten
angezeigt.
i
Mit E zurück zum Hauptmenü.
1. Zündung einschalten (Stufe 2).
2. OBD 100 mit dem Fahrzeug verbinden.
 Daten werden eingelesen.
3. Im Hauptmenü "2) Live-Daten" mit READ
oder ERASE wählen und mit E bestätigen.
i
Wenn das Fahrzeug mit mehr als einem
Motorsteuergerät ausgestattet ist, zeigt das
OBD 100 ein Menü an. Im Menü auswählen,
von welchem Motorsteuergerät die Live-Daten
angezeigt werden sollen.
"
PID-Daten werden angezeigt.
Abb. 5: Anzeige Live Daten - Beschreibung von links
oben nach rechts unten
1 PID
2 Hinweis zum Blättern
3 Wert, Zustand oder Hinweis
Symbol Funktion
↓
Mit READ zum nächsten PID nach unten
blättern.
↑
Mit ERASE zum nächsten PID nach oben
blättern.
↕
oder
Mit READ
PID nach unten oder oben blättern.
Tab. 8: Hinweise blättern
i
Anzeige der PIDs mit READ oder ERASE.
i
Im Kapitel 9 finden Sie die PIDs und deren
Bedeutung alphabetisch sortiert.
ERASE zum nächsten
