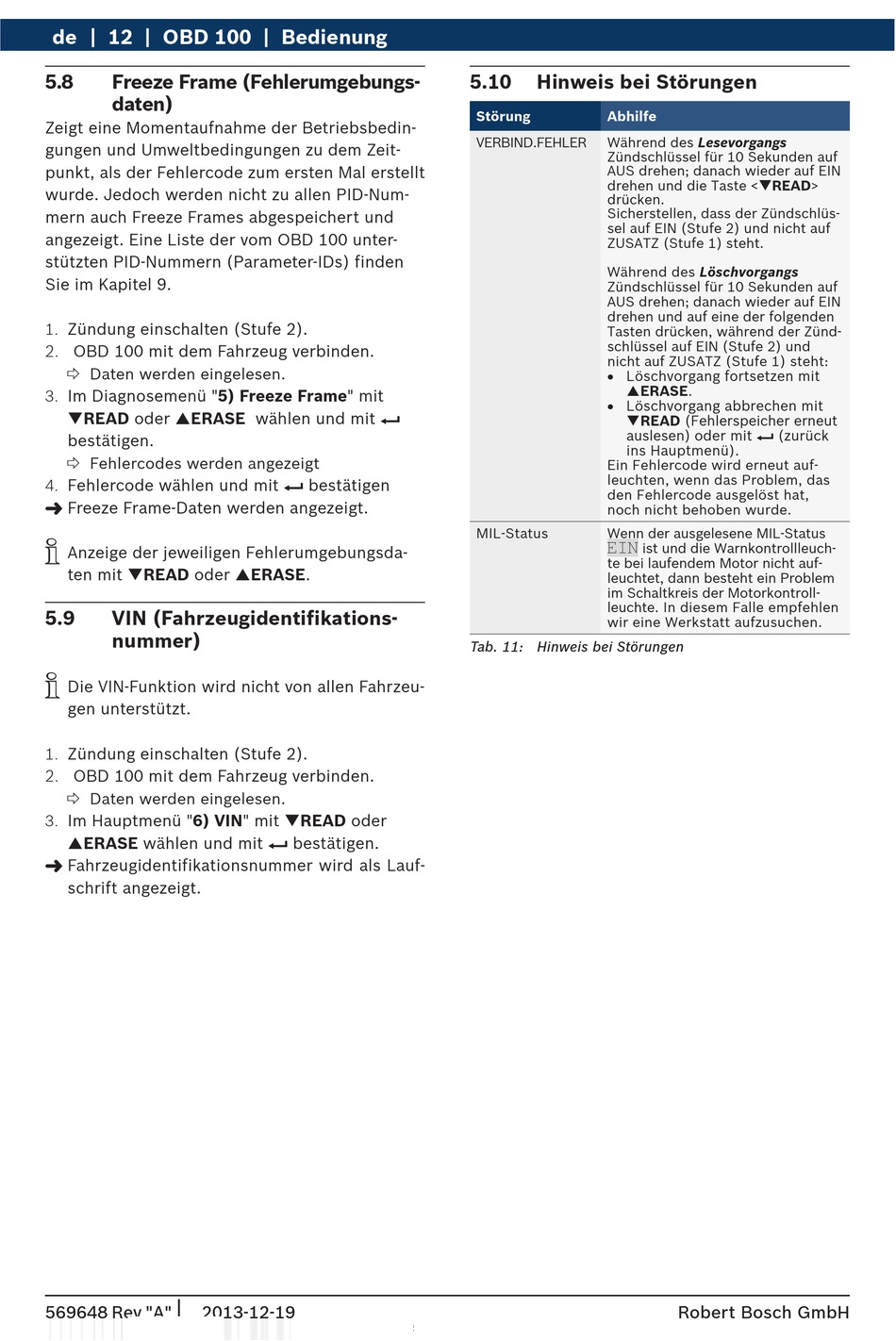

de 12 | OBD 100 | Bedienung
5.8 Freeze Frame (Fehlerumgebungs-
daten)
Zeigt eine Momentaufnahme der Betriebsbedin-
gungen und Umweltbedingungen zu dem Zeit-
punkt, als der Fehlercode zum ersten Mal erstellt
wurde. Jedoch werden nicht zu allen PID-Num-
mern auch Freeze Frames abgespeichert und
angezeigt. Eine Liste der vom OBD 100 unter-
stützten PID-Nummern (Parameter-IDs) finden
Sie im Kapitel 9.
1. Zündung einschalten (Stufe 2).
2. OBD 100 mit dem Fahrzeug verbinden.
 Daten werden eingelesen.
3. Im Diagnosemenü "5) Freeze Frame" mit
READ oder ERASE wählen und mit E
bestätigen.
 Fehlercodes werden angezeigt
4. Fehlercode wählen und mit E bestätigen
"
Freeze Frame-Daten werden angezeigt.
i
Anzeige der jeweiligen Fehlerumgebungsda-
ten mit READ oder ERASE.
5.9 VIN (Fahrzeugidentifikations-
nummer)
i
Die VIN-Funktion wird nicht von allen Fahrzeu-
gen unterstützt.
1. Zündung einschalten (Stufe 2).
2. OBD 100 mit dem Fahrzeug verbinden.
 Daten werden eingelesen.
3. Im Hauptmenü "6) VIN" mit READ oder
ERASE wählen und mit E bestätigen.
"
Fahrzeugidentifikationsnummer wird als Lauf-
schrift angezeigt.
|
569648 Rev "A" 2013-12-19
5.10 Hinweis bei Störungen
Störung Abhilfe
Während des Lesevorgangs
VERBIND.FEHLER
Zündschlüssel für 10 Sekunden auf
AUS drehen; danach wieder auf EIN
drehen und die Taste <READ>
drücken.
Sicherstellen, dass der Zündschlüs-
sel auf EIN (Stufe 2) und nicht auf
ZUSATZ (Stufe 1) steht.
Während des Löschvorgangs
Zündschlüssel für 10 Sekunden auf
AUS drehen; danach wieder auf EIN
drehen und auf eine der folgenden
Tasten drücken, während der Zünd-
schlüssel auf EIN (Stufe 2) und
nicht auf ZUSATZ (Stufe 1) steht:
R Löschvorgang fortsetzen mit
ERASE.
R Löschvorgang abbrechen mit
READ (Fehlerspeicher erneut
auslesen) oder mit E (zurück
ins Hauptmenü).
Ein Fehlercode wird erneut auf-
leuchten, wenn das Problem, das
den Fehlercode ausgelöst hat,
noch nicht behoben wurde.
MIL-Status Wenn der ausgelesene MIL-Status
EIN
te bei laufendem Motor nicht auf-
leuchtet, dann besteht ein Problem
im Schaltkreis der Motorkontroll-
leuchte. In diesem Falle empfehlen
wir eine Werkstatt aufzusuchen.
Tab. 11: Hinweis bei Störungen
ist und die Warnkontrollleuch-
