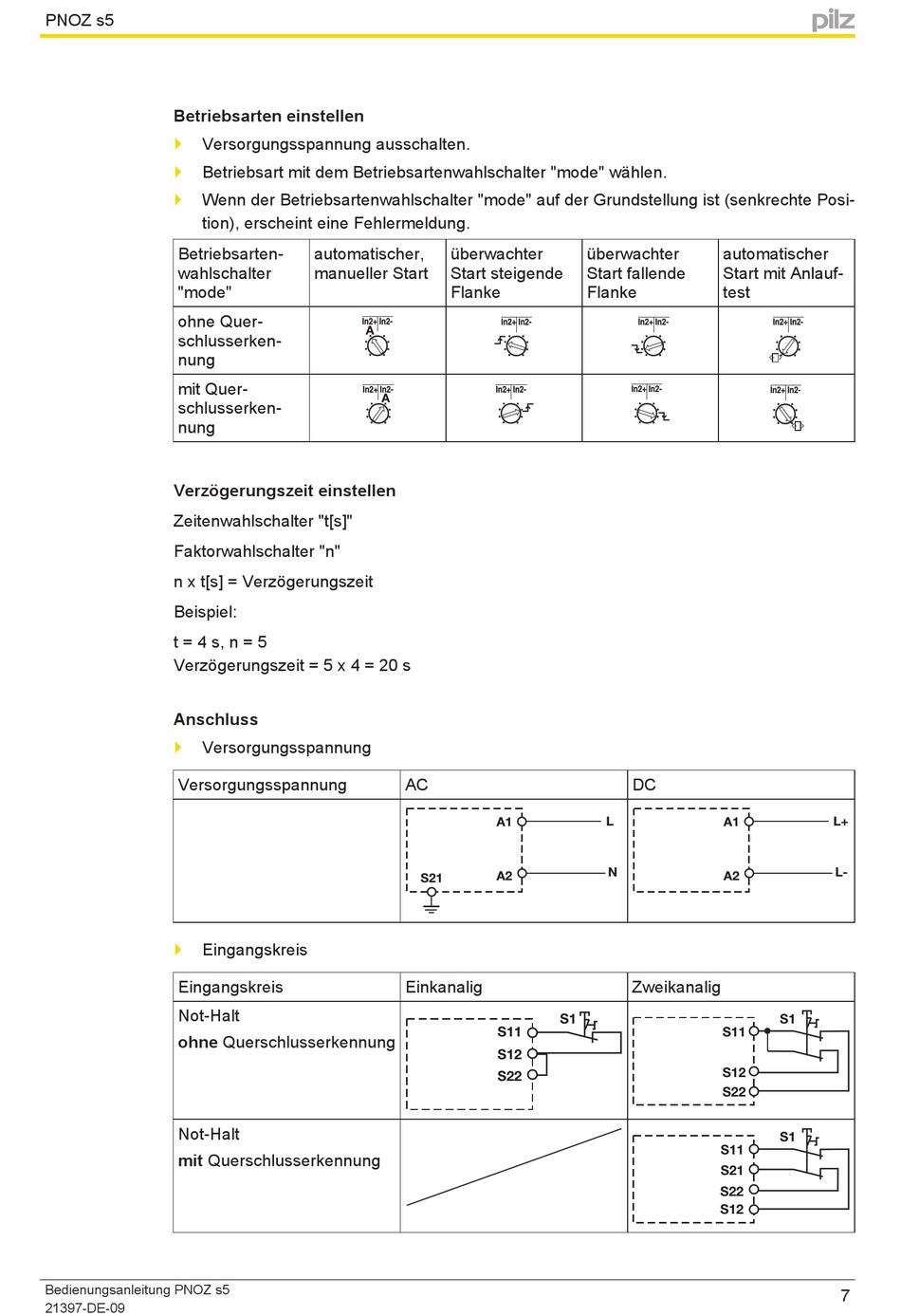

Betriebsarten Einstellen - Pilz PNOZ s5 Bedienungsanleitung

PNOZ s5

Betriebsarten einstellen

Versorgungsspannung ausschalten.
}
Betriebsart mit dem Betriebsartenwahlschalter "mode" wählen.
}
Wenn der Betriebsartenwahlschalter "mode" auf der Grundstellung ist (senkrechte Posi-
}
tion), erscheint eine Fehlermeldung.
Betriebsarten-
wahlschalter
"mode"
ohne Quer-
schlusserken-
nung
mit Quer-
schlusserken-
nung
Verzögerungszeit einstellen
Zeitenwahlschalter "t[s]"
Faktorwahlschalter "n"
n x t[s] = Verzögerungszeit
Beispiel:
t = 4 s, n = 5
Verzögerungszeit = 5 x 4 = 20 s
Anschluss
Versorgungsspannung
}
Versorgungsspannung
Eingangskreis
}
Eingangskreis
Not-Halt
ohne Querschlusserkennung
Not-Halt
mit Querschlusserkennung
Bedienungsanleitung PNOZ s5
21397-DE-09
automatischer, überwachter
manueller Start Start steigende
Flanke
In2+ In2-
In2+ In2-
AC
S21
Einkanalig
überwachter
Start fallende
Flanke
In2+ In2-
In2+ In2-
In2+ In2-
In2+ In2-
DC
A1 L
N
A2
Zweikanalig
S1
S11
S12
S22
automatischer
Start mit Anlauf-
test
In2+ In2-
In2+ In2-
A1 L+
L-
A2
S1
S11
S12
S22
S1
S11
S21
S22
S12
