Pilz PNOZ s1 Bedienungsanleitung

NOT-AUS-Schaltgeräte, Schutztürwächter
bis PL c nach EN ISO 13849-1
PNOZ s1

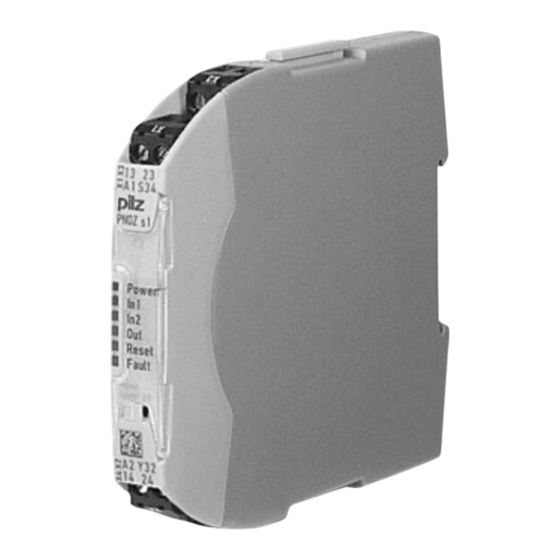

Gertebild
Sicherheitsschaltgerät für die Überwa-
][Bildunterschrift
chung von Not-Halt-Tastern und
Schutztüren
Zulassungen
PNOZ s1
Zulassungen

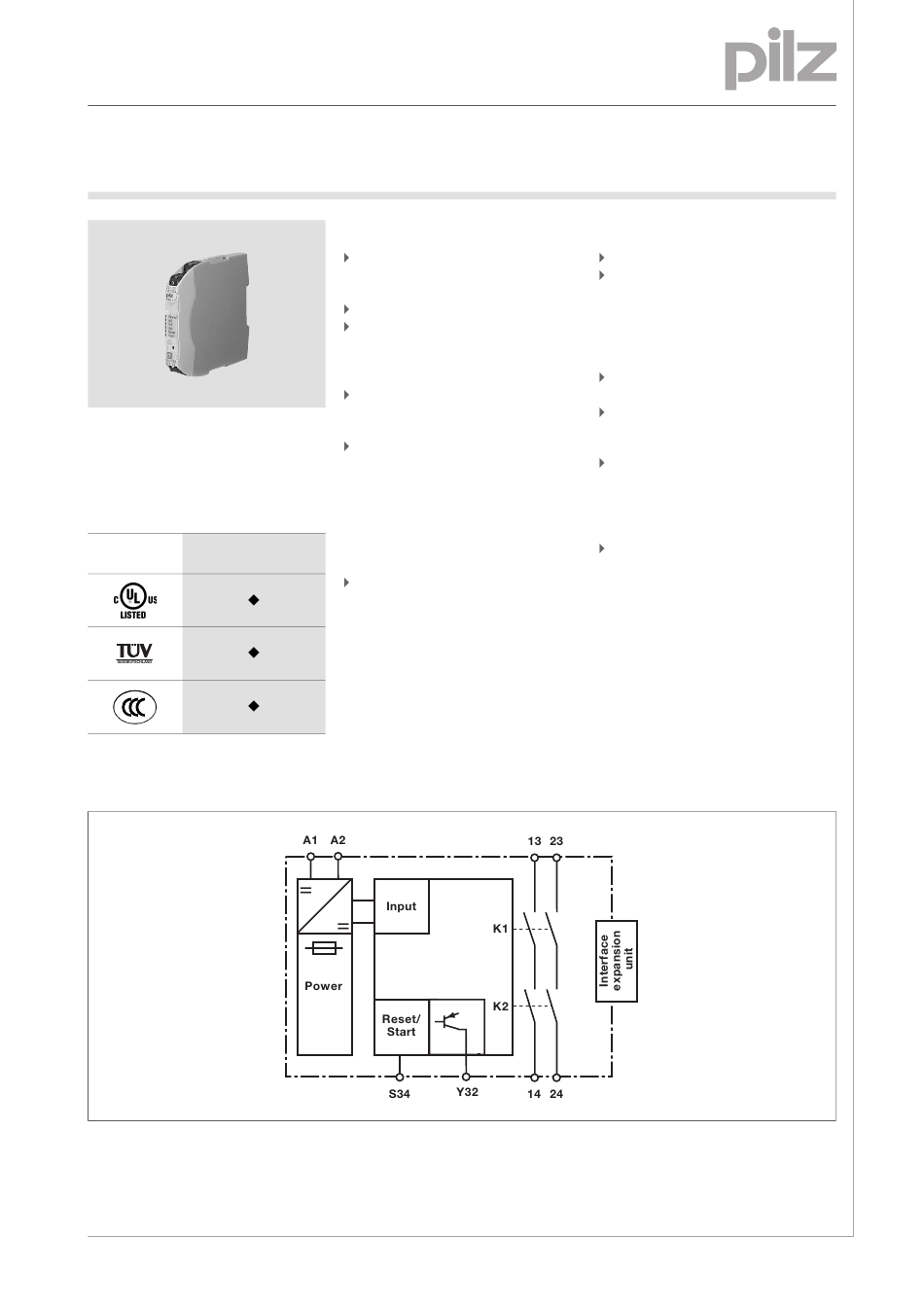

Blockschaltbild
Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland
Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de
Gerätemerkmale
Relaisausgänge:
Gertemerkmale
– 2 Sicherheitskontakte (S) unver-
zögert
1 Halbleiterausgang
Anschlussmöglichkeiten für:
– Not-Halt-Taster
– Schutztürgrenztaster
– Starttaster
1 Kontakterweiterungsblock
PNOZsigma über Verbindungs-
stecker anschließbar
LED-Anzeige für:
– Versorgungsspannung
– Eingangszustand Kanal 1
– Eingangszustand Kanal 2
– Schaltzustand Sicherheitskon-
takte
– Startkreis
– Fehler
steckbare Anschlussklemmen
(wahlweise Federkraftklemme oder
Schraubklemme)
Gerätebeschreibung
Das Sicherheitsschaltgerät erfüllt For-
Bestimmung/Gertebeschreibung NOT-AUS, Schutz_PNOZ
derungen der EN 60947-5-1,
EN 60204-1 und VDE 0113-1 und darf
B l o c k s c h a l t b i l d
eingesetzt werden in Anwendungen
mit
Not-Halt-Tastern
Schutztüren
Sicherheitseigenschaften
Das Schaltgerät erfüllt folgende Si-
][Sicherheitseigenschaften Schaltgerät_allgemeiner Teil
cherheitsanforderungen:
Die Schaltung ist redundant mit
Selbstüberwachung aufgebaut.
Die Sicherheitseinrichtung bleibt
auch bei Ausfall eines Bauteils wirk-
sam.
Bei jedem Ein-Aus-Zyklus der Ma-
schine wird automatisch überprüft,
ob die Relais der Sicherheitsein-
richtung richtig öffnen und schlie-
ßen.
Sicherheitseigenschaften Zusatz - Sicherung DC_PNOZ Das Gerät hat eine elektronische Si-
cherung.
