PNOZ s5
PNOZ s5 21397-3FR-08

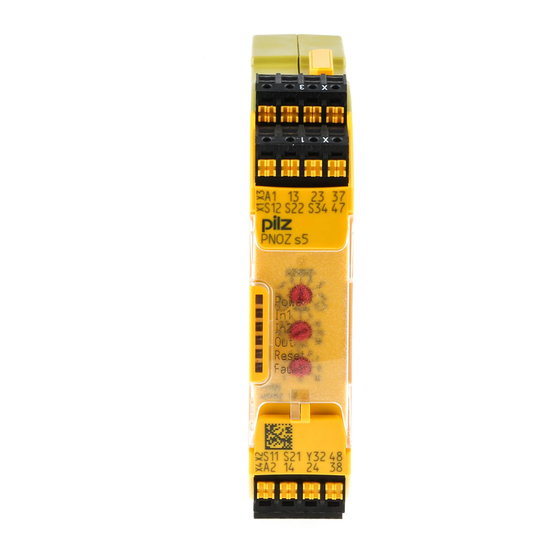

Sicherheitsschaltgerät PNOZ s5
Das Sicherheitsschaltgerät dient dem sicher- 582400011
heitsgerichteten Unterbrechen eines Sicher-
heitsstromkreises.
Das Sicherheitsschaltgerät erfüllt Forderungen 114371211
der EN 60947-5-1, EN 60204-1 und
VDE 0113-1 und darf eingesetzt werden in An-
wendungen mit

Not-Halt-Tastern

Schutztüren

Lichtschranken
Zu Ihrer Sicherheit

547263243 Installieren und nehmen Sie das Gerät nur
dann in Betrieb, wenn Sie diese Betriebsan-
leitung gelesen und verstanden haben und
Sie mit den geltenden Vorschriften über Ar-
beitssicherheit und Unfallverhütung vertraut
sind.
Beachten Sie die VDE- sowie die örtlichen
Vorschriften, insbesondere hinsichtlich
Schutzmaßnahmen

Durch Öffnen des Gehäuses oder eigen-
mächtige Umbauten erlischt jegliche Ge-
währleistung.

1434713611 Hinweis für Überspannungskategorie III:
Wenn am Gerät höhere Spannungen als
Kleinspannung (>50 V AC oder >120 V DC)
anliegen, müssen angeschlossene Bedie-
nelemente und Sensoren eine Bemessungs-
isolationsspannung von mind. 250 V
aufweisen.
Gerätemerkmale

470135947 Relaisausgänge zwangsgeführt:
– 2 Sicherheitskontakte (S) unverzögert
– 2 Sicherheitskontakte (S) rückfallverzögert

1 Halbleiterausgang

Anschlussmöglichkeiten für:
– Not-Halt-Taster
– Schutztürgrenztaster
– Starttaster
– Lichtschranken
– PSEN

1 Kontakterweiterungsblock PNOZsigma
über Verbindungsstecker anschließbar

Rückfallverzögerung einstellbar

Betriebsarten und Verzögerungszeiten mit
Drehschaltern einstellbar

LED-Anzeige für:
– Versorgungsspannung
– Eingangszustand Kanal 1
– Eingangszustand Kanal 2
– Schaltzustand Kanal 1/2
– Startkreis
– Fehler

steckbare Anschlussklemmen (wahlweise
Federkraftklemme oder Schraubklemme)
PNOZ s5 safety relay
The safety relay provides a safety-related inter-
ruption of a safety circuit.
The safety relay meets the requirements of
EN 60947-5-1, EN 60204-1 and VDE 0113-1
and may be used in applications with

E-STOP pushbuttons

Safety gates

Light beam devices
For your safety

Only install and commission the unit if you
have read and understood these operating
instructions and are familiar with the applica-
ble regulations for health and safety at work
and accident prevention.
Ensure VDE and local regulations are met,
especially those relating to safety.

Any guarantee is rendered invalid if the hous-
ing is opened or unauthorised modifications
are carried out.

Note for overvoltage category III:
If voltages higher than low voltage (>50 V AC
or >120 V DC) are present on the unit, con-
nected control elements and sensors must
have a rated insulation voltage of at least
250 V
Unit features

Positive-guided relay outputs:
– 2 safety contacts (N/O), instantaneous
– 2 safety contacts (N/O), delay-on de-ener-
gisation

1 semiconductor output

Connection options for:
– E-STOP pushbutton
– Safety gate limit switch
– Reset button
– Light barriers
– PSEN

A connector can be used to connect 1
PNOZsigma contact expander module

Delay-on de-energisation selectable

Operating modes and delay times can be se-
lected via rotary switches

LED indicator for:
– Supply voltage
– Input status, channel 1
– Input status, channel 2
– Switch status channel 1/2
– Reset circuit
– Error

Plug-in connection terminals (either spring-
loaded terminal or screw terminal)
- 1 -
Bloc logique de sécurité PNOZ s5
Le bloc logique de sécurité sert à interrompre
en toute sécurité un circuit de sécurité.
Le bloc logique de sécurité satisfait aux exigen-
ces des normes EN 60947-5-1, EN 60204-1 et
VDE 0113-1 et peut être utilisé dans des appli-
cations avec des

boutons-poussoirs de arrêt d'urgence

protecteurs mobiles

barrières immatérielles
Pour votre sécurité

Vous n'installerez l'appareil et ne le mettrez
en service qu'après avoir lu et compris le
présent manuel d'utilisation et vous être fa-
miliarisé avec les prescriptions en vigueur
sur la sécurité du travail et la prévention des
accidents.
Respectez les normes locales ou VDE, parti-
culièrement en ce qui concerne la sécurité.

L'ouverture de l'appareil ou sa modification
annule automatiquement la garantie.

Remarque relative à la catégorie de surten-
sions III :
Si l'appareil est alimenté avec des tensions
supérieures à la basse tension (>50 V AC ou
>120 V DC), les éléments de commande et
les capteurs raccordés doivent supporter
une tension d'isolement assignée d'au moins
250 V.
Caractéristiques de l'appareil

Sorties de relais à contact lié :
– 2 contacts de sécurité (F) instantanés
– 2 contacts de sécurité (F) temporisés à la
retombée

1 sortie statique

Raccordements possibles pour :
– poussoir d'arrêt d'urgence
– interrupteur de position
– poussoir de réarmement
– barrières immatérielles
– PSEN

Un bloc d'extension de contacts
PNOZsigma raccordable par l'intermédiaire
d'un connecteur enfichable

Temporisation à la retombée réglable

Modes de fonctionnement et temporisations
réglables par sélecteur

LED de visualisation pour :
– tension d'alimentation
– Etat d'entrée canal 1
– Etat d'entrée canal 2
– état de commutation des canaux 1/2
– Circuit de réarmement
– Erreurs

Borniers débrochables (au choix avec rac-
cordement à ressort ou à vis)
