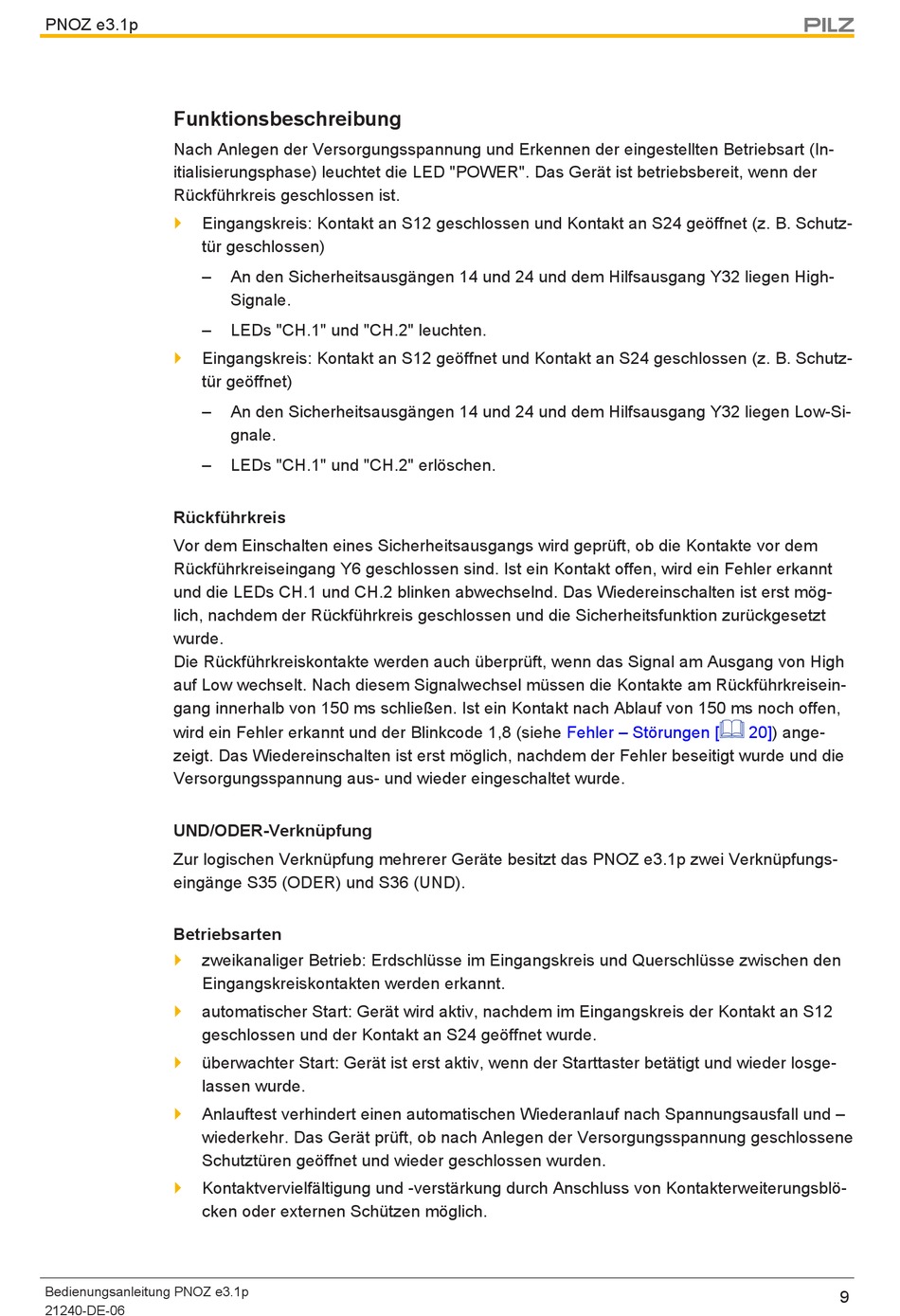

PNOZ e3.1p

Funktionsbeschreibung

Nach Anlegen der Versorgungsspannung und Erkennen der eingestellten Betriebsart (In-
itialisierungsphase) leuchtet die LED "POWER". Das Gerät ist betriebsbereit, wenn der
Rückführkreis geschlossen ist.
} Eingangskreis: Kontakt an S12 geschlossen und Kontakt an S24 geöffnet (z. B. Schutz-
tür geschlossen)
–
–
}
Eingangskreis: Kontakt an S12 geöffnet und Kontakt an S24 geschlossen (z. B. Schutz-
tür geöffnet)
–
–
Rückführkreis
Vor dem Einschalten eines Sicherheitsausgangs wird geprüft, ob die Kontakte vor dem
Rückführkreiseingang Y6 geschlossen sind. Ist ein Kontakt offen, wird ein Fehler erkannt
und die LEDs CH.1 und CH.2 blinken abwechselnd. Das Wiedereinschalten ist erst mög-
lich, nachdem der Rückführkreis geschlossen und die Sicherheitsfunktion zurückgesetzt
wurde.
Die Rückführkreiskontakte werden auch überprüft, wenn das Signal am Ausgang von High
auf Low wechselt. Nach diesem Signalwechsel müssen die Kontakte am Rückführkreisein-
gang innerhalb von 150 ms schließen. Ist ein Kontakt nach Ablauf von 150 ms noch offen,
wird ein Fehler erkannt und der Blinkcode 1,8 (siehe
zeigt. Das Wiedereinschalten ist erst möglich, nachdem der Fehler beseitigt wurde und die
Versorgungsspannung aus- und wieder eingeschaltet wurde.
UND/ODER-Verknüpfung
Zur logischen Verknüpfung mehrerer Geräte besitzt das PNOZ e3.1p zwei Verknüpfungs-
eingänge S35 (ODER) und S36 (UND).

Betriebsarten

}
zweikanaliger Betrieb: Erdschlüsse im Eingangskreis und Querschlüsse zwischen den
Eingangskreiskontakten werden erkannt.
}
automatischer Start: Gerät wird aktiv, nachdem im Eingangskreis der Kontakt an S12
geschlossen und der Kontakt an S24 geöffnet wurde.
}
überwachter Start: Gerät ist erst aktiv, wenn der Starttaster betätigt und wieder losge-
lassen wurde.
}
Anlauftest verhindert einen automatischen Wiederanlauf nach Spannungsausfall und –
wiederkehr. Das Gerät prüft, ob nach Anlegen der Versorgungsspannung geschlossene
Schutztüren geöffnet und wieder geschlossen wurden.
}
Kontaktvervielfältigung und -verstärkung durch Anschluss von Kontakterweiterungsblö-
cken oder externen Schützen möglich.
Bedienungsanleitung PNOZ e3.1p
21240-DE-06
An den Sicherheitsausgängen 14 und 24 und dem Hilfsausgang Y32 liegen High-
Signale.
LEDs "CH.1" und "CH.2" leuchten.
An den Sicherheitsausgängen 14 und 24 und dem Hilfsausgang Y32 liegen Low-Si-
gnale.
LEDs "CH.1" und "CH.2" erlöschen.
Fehler – Störungen [ 20]) ange-
