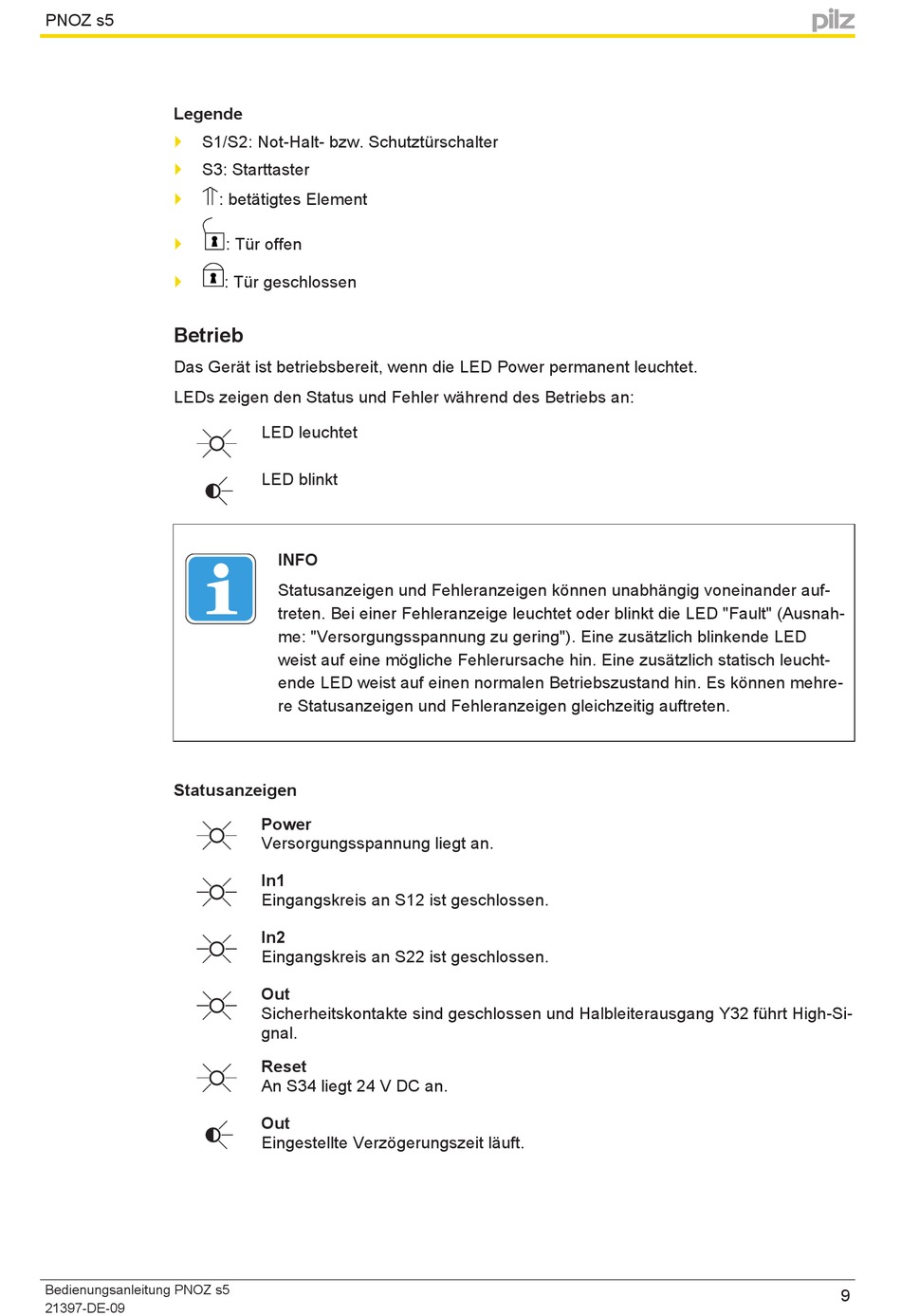

Betrieb - Pilz PNOZ s5 Bedienungsanleitung

PNOZ s5
Legende
S1/S2: Not-Halt- bzw. Schutztürschalter
}
S3: Starttaster
}
}
}
}

Betrieb

Das Gerät ist betriebsbereit, wenn die LED Power permanent leuchtet.
LEDs zeigen den Status und Fehler während des Betriebs an:
Statusanzeigen
Bedienungsanleitung PNOZ s5
21397-DE-09
: betätigtes Element
: Tür offen
: Tür geschlossen
LED leuchtet
LED blinkt
INFO
Statusanzeigen und Fehleranzeigen können unabhängig voneinander auf-
treten. Bei einer Fehleranzeige leuchtet oder blinkt die LED "Fault" (Ausnah-
me: "Versorgungsspannung zu gering"). Eine zusätzlich blinkende LED
weist auf eine mögliche Fehlerursache hin. Eine zusätzlich statisch leucht-
ende LED weist auf einen normalen Betriebszustand hin. Es können mehre-
re Statusanzeigen und Fehleranzeigen gleichzeitig auftreten.
Power
Versorgungsspannung liegt an.
In1
Eingangskreis an S12 ist geschlossen.
In2
Eingangskreis an S22 ist geschlossen.
Out
Sicherheitskontakte sind geschlossen und Halbleiterausgang Y32 führt High-Si-
gnal.
Reset
An S34 liegt 24 V DC an.
Out
Eingestellte Verzögerungszeit läuft.
