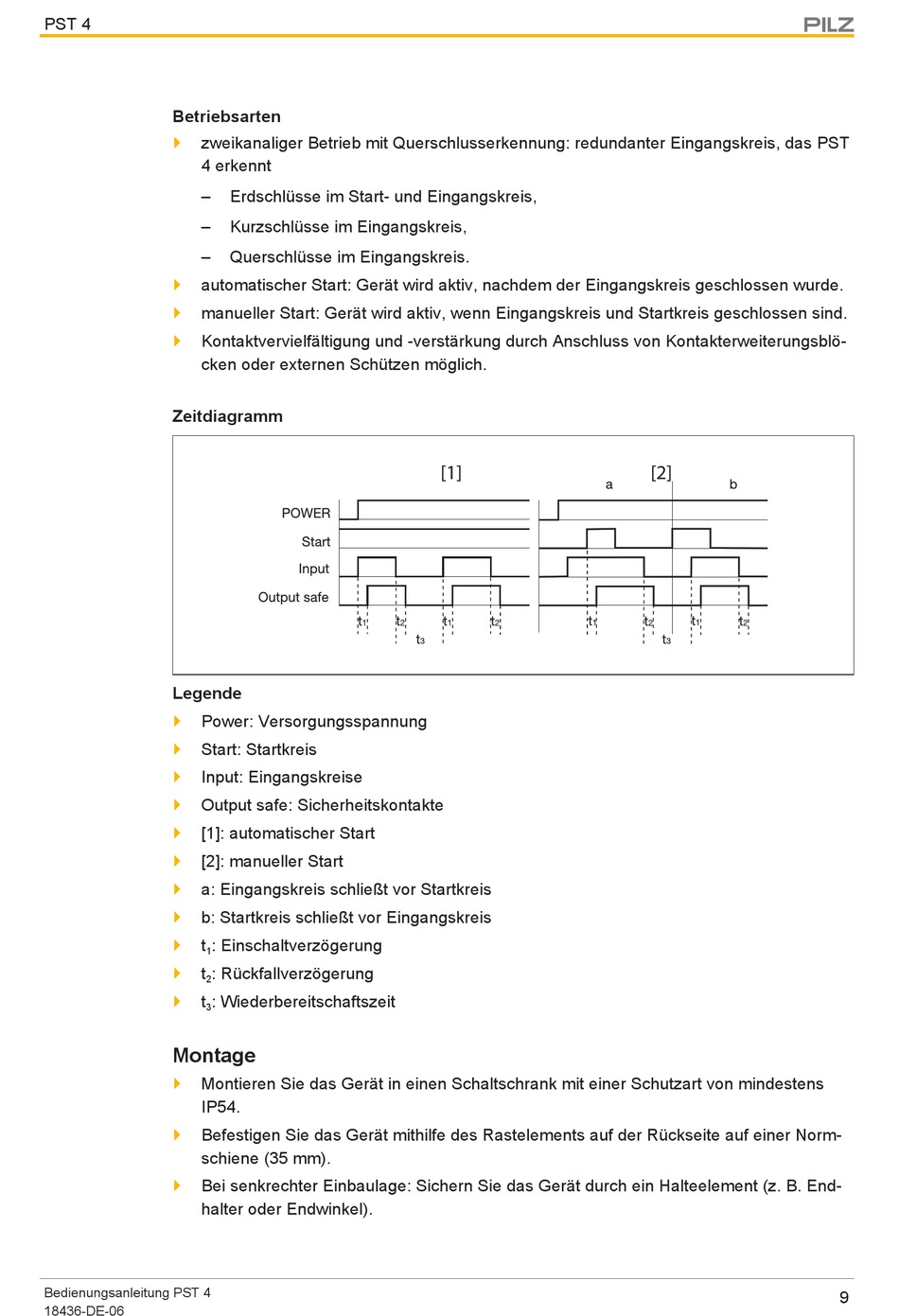

Betriebsarten; Zeitdiagramm; Montage - Pilz PST 4 Bedienungsanleitung

PST 4

Betriebsarten

} zweikanaliger Betrieb mit Querschlusserkennung: redundanter Eingangskreis, das PST
4 erkennt
–
–
–
} automatischer Start: Gerät wird aktiv, nachdem der Eingangskreis geschlossen wurde.
}
manueller Start: Gerät wird aktiv, wenn Eingangskreis und Startkreis geschlossen sind.
}
Kontaktvervielfältigung und -verstärkung durch Anschluss von Kontakterweiterungsblö-
cken oder externen Schützen möglich.

Zeitdiagramm

Legende
}
Power: Versorgungsspannung
} Start: Startkreis
}
Input: Eingangskreise
}
Output safe: Sicherheitskontakte
}
[1]: automatischer Start
}
[2]: manueller Start
} a: Eingangskreis schließt vor Startkreis
}
b: Startkreis schließt vor Eingangskreis
}
t : Einschaltverzögerung
1
}
t : Rückfallverzögerung
2
}
t : Wiederbereitschaftszeit
3

Montage

} Montieren Sie das Gerät in einen Schaltschrank mit einer Schutzart von mindestens
IP54.
} Befestigen Sie das Gerät mithilfe des Rastelements auf der Rückseite auf einer Norm-
schiene (35 mm).
}
Bei senkrechter Einbaulage: Sichern Sie das Gerät durch ein Halteelement (z. B. End-
halter oder Endwinkel).
Bedienungsanleitung PST 4
18436-DE-06
Erdschlüsse im Start- und Eingangskreis,
Kurzschlüsse im Eingangskreis,
Querschlüsse im Eingangskreis.
[1] [2]
