PNOZ s5
Beispiel
Induktive Last: 0,2 A
}
Gebrauchskategorie: AC15
}
Lebensdauer der Kontakte: 1 000 000 Schaltspiele
}
Solange die zu realisierende Applikation eine Schaltspielzahl von weniger als 1 000 000
Schaltspiele erfordert, kann mit dem PFH-Wert (s. technische Daten) gerechnet werden.
Um die Lebensdauer zu erhöhen, an allen Ausgangskontakten für eine ausreichende Fun-
kenlöschung sorgen. Bei kapazitiven Lasten sind eventuell auftretende Stromspitzen zu be-
achten. Bei DC-Schützen Freilaufdioden zur Funkenlöschung einsetzen.

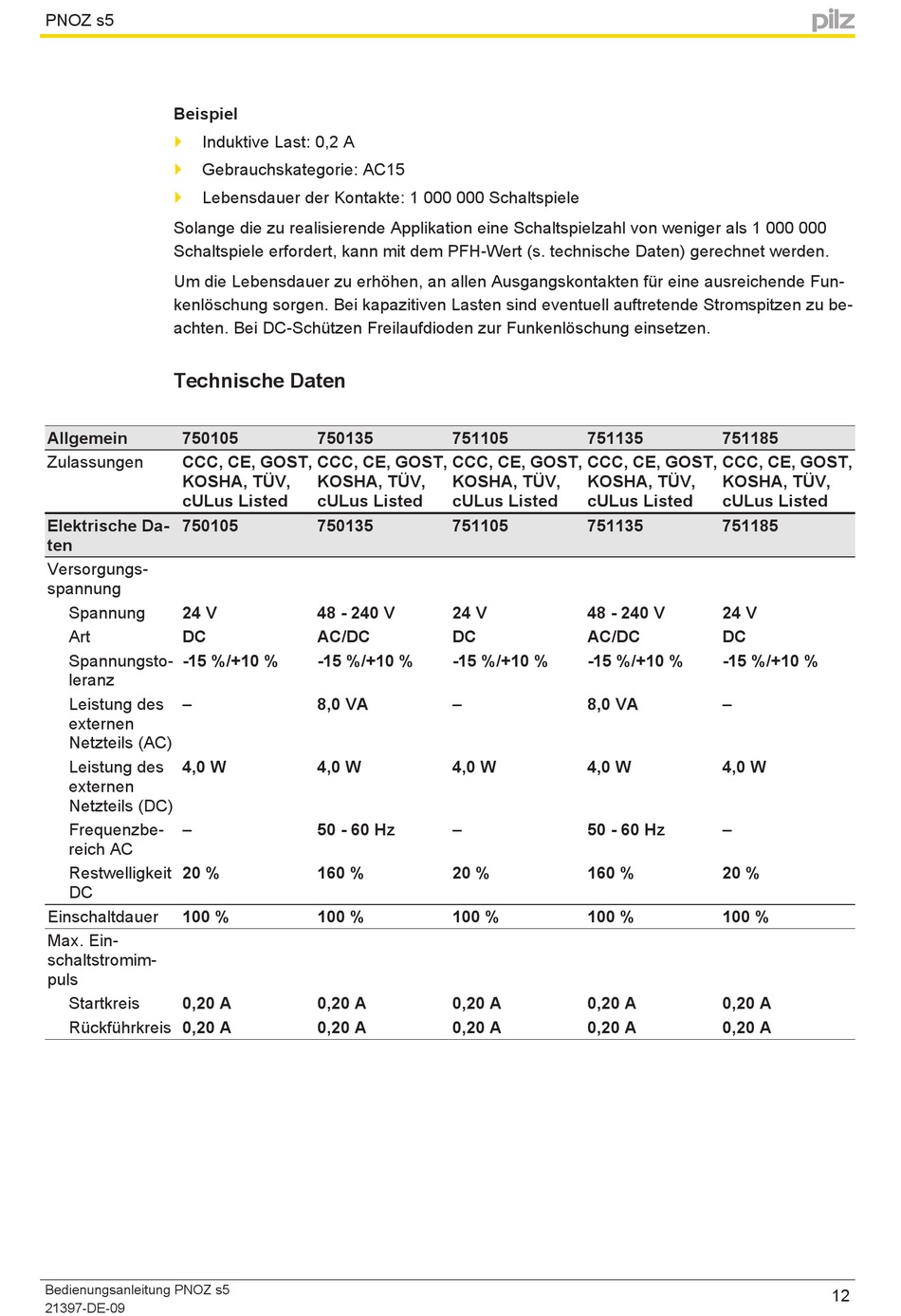

Technische Daten

Allgemein 750105
Zulassungen CCC, CE, GOST,
KOSHA, TÜV,
cULus Listed
Elektrische Da- 750105
ten
Versorgungs-
spannung
24 V
Spannung
Art DC
Spannungsto- -15 %/+10 %
leranz
Leistung des –
externen
Netzteils (AC)
Leistung des 4,0 W
externen
Netzteils (DC)
Frequenzbe- –
reich AC
Restwelligkeit 20 %
DC
Einschaltdauer 100 %
Max. Ein-
schaltstromim-
puls
Startkreis 0,20 A
Rückführkreis 0,20 A
Bedienungsanleitung PNOZ s5
21397-DE-09
750135 751105
CCC, CE, GOST, CCC, CE, GOST,
KOSHA, TÜV, KOSHA, TÜV,
cULus Listed cULus Listed
750135 751105
48 - 240 V 24 V
AC/DC DC
-15 %/+10 % -15 %/+10 %
8,0 VA –
4,0 W 4,0 W
50 - 60 Hz
–
160 % 20 %
100 % 100 %
0,20 A 0,20 A
0,20 A 0,20 A
751135 751185
CCC, CE, GOST, CCC, CE, GOST,
KOSHA, TÜV, KOSHA, TÜV,
cULus Listed cULus Listed
751135 751185
48 - 240 V 24 V
AC/DC DC
-15 %/+10 % -15 %/+10 %
8,0 VA –
4,0 W 4,0 W
50 - 60 Hz
–
160 % 20 %
100 % 100 %
0,20 A 0,20 A
0,20 A 0,20 A
