NORSK

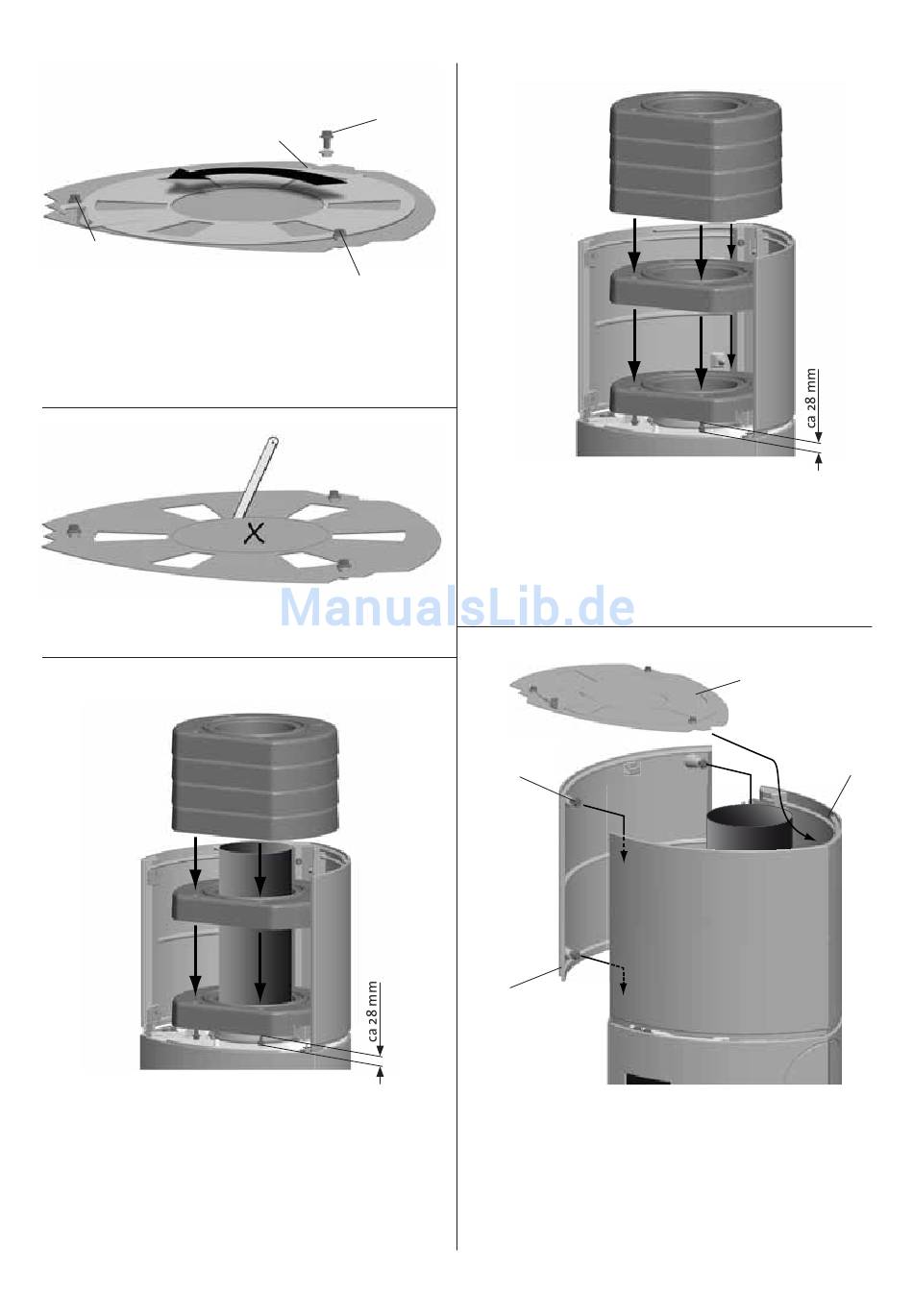

Fig. 5A
C
Sektorventilen kan justeres slik at hendelen kan opereres fra
siden av ovnen. Man må da fjerne den bakerste skruen (A) og
flytte stopperene (B) til en av de andre skruene (C).
Fig. 5B
Ved topputtak
Fig. 6A
Varmelagrende masse (kat.nr. 361067)
Ved topputtak (fig.6A):
1. Monter røykrøret med pakningen (se fig. 4).
2. Start med det elementet som har påmontert bein.
3. Juster beinene slik at elementet står stødig.
4. Plasser de øvrige elementene.
4
A
B
C
Fig. 6B
Varmelagrende masse (kat.nr. 361067)
Ved bakuttak (fig.6B):
1. Start med det elementet som har påmontert bein.
2. Juster beinene slik at elementene står stødig.
3. Plasser de øvrige elementene.
Fig. 7
B
A
1. Sett på plass sektorventilen (C) ved å tre den inn mot
bakkanten av sideveggene (D). Den skal hvile på kantene på
innsiden av sideveggene (se fig. 7.2).
2. Sett tilbake frontpanelet (A) og stram skruene (B).
C
D
