Jotul F 371 HT DE Montageanleitung Seite 19

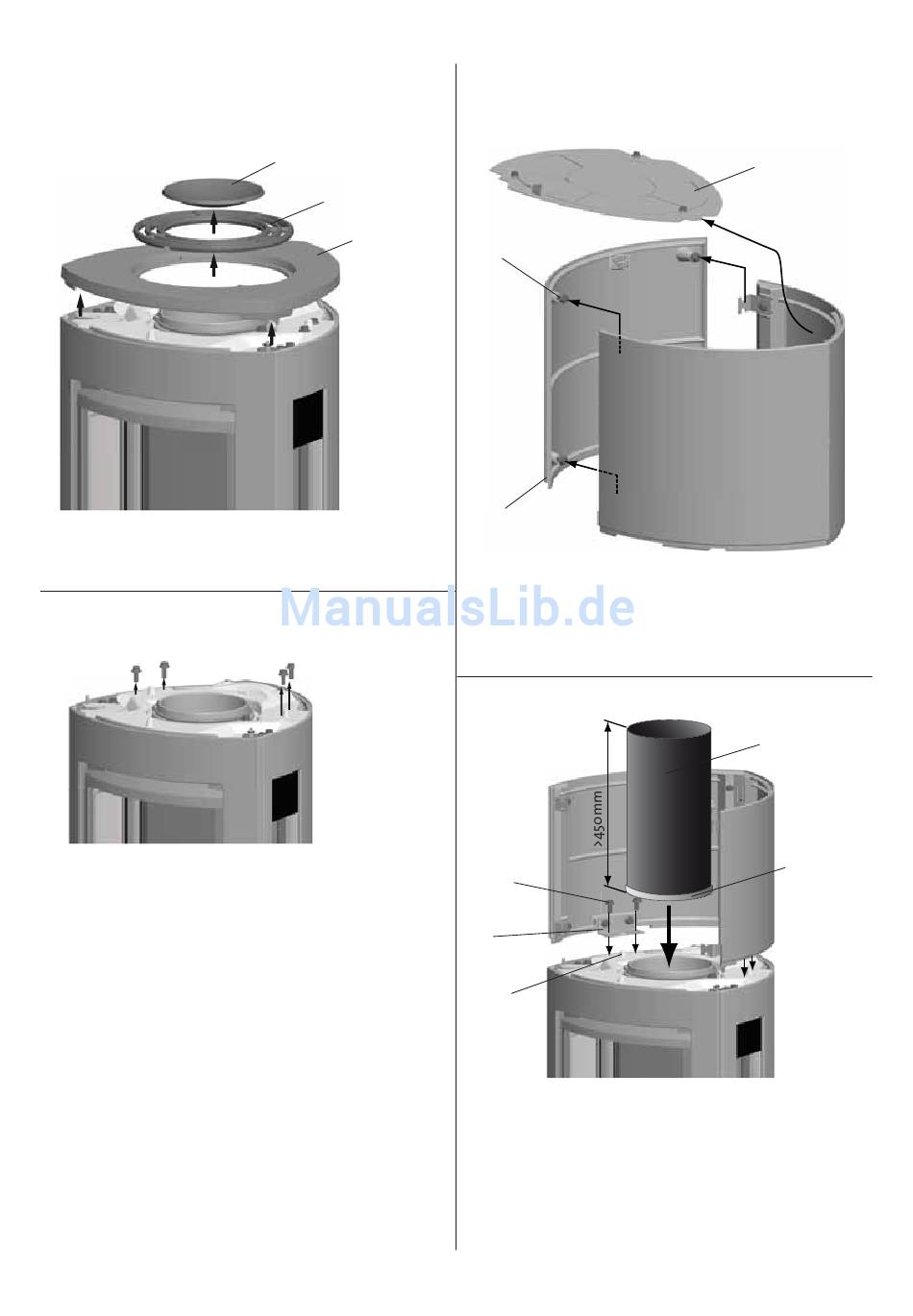

4.0 Zusammenbau
Abb. 1
Heben Sie die Deckelplatte (C) mit dem oberen Rost (B) und der
Auffangschale (A).
Abb. 2
Entfernen Sie die Schrauben (M8x25).
A
B
C
Abb. 3
B
A
1. Packen Sie die Elemente des High Tops aus.
2. Um das Frontpanel zu entfernen lösen Sie die vier
Schrauben (M8x25) (B).
3. Nehmen Sie das Sektorventil (C) heraus.
Abb. 4
C
B
A
1. Platzieren Sie die High Top Seiten auf die Brennkammer.
Stellen Sie sicher dass die Führungsstifte (A) durch die
Löcher der Halterungen (B) kommen.
2. Schrauben Sie wieder die vier Sechskantschrauben (C) ein
die zuvor entfernt wurden.
3. Bei einem Abzug an der Oberseite wird das Rauchgasrohr
(D) mit der Dichtung jetzt montiert.
ÖSTERREICH
C
D
E
19
