4.7 Anschluß der Telefonzentrale an die 230 V Versorgungsspannung
Empfehlung:
separaten Stromkreis für Schukosteckdose (Absicherung 10 A)
Schutz für Überspannungen (Gewitter)
Warnung:
Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft erfolgen.

4.8 Serielle Schnittstelle

Serielle Schnittstelle
Ihre Telefonanlage ist mit einer seriellen Schnittstelle RS 232 C ausgestattet.
Über diese Schnittstelle kann die Telefonanlage per PC und Ritto Programmierset 8083/. . pro-
grammiert werden sowie die Gesprächsdaten (Nummer, Einheiten etc.) ausgedruckt werden.

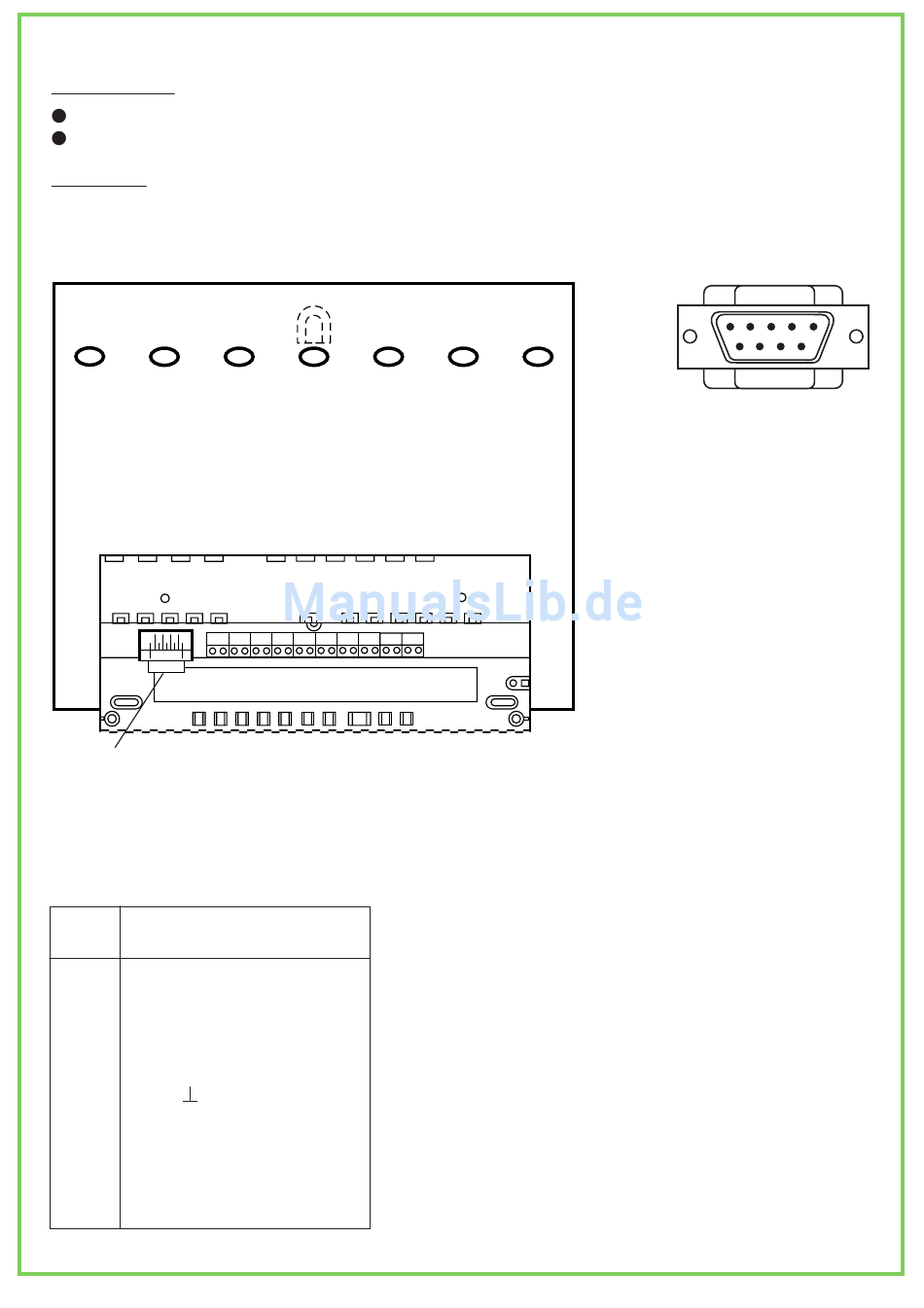

Belegung der seriellen Schnittstelle
Pin Belegung
1 -
2 RxD
3 TxD
4 5V
5 GND
6 -
7 RTS
8 CTS
9 -
Baudrate 9600, n, 8, 1
(Eingang)
(Ausgang)
(Ausgang)
(Eingang)
1
5
6 9
