5.1 Leitungsnetz
Adernzahl:
Aus den Blockschaltbildern der verschiedenen
Anlagensysteme sind die erforderlichen Mindest-
adernzahlen ersichtlich. Entsprechend der Anzahl
der Adern sind Leitungen und Verteiler zu dimen-
sionieren. Zusätzliche Adern für den späteren
Einbau von Zusatzgeräten und Zusatzmodulen
sollten vorgesehen werden.
Leitungstypen
Es können handelsübliche Fernmeldeleitungen
verwendet werden. Wir empfehlen folgende Lei-
tungstypen:
Fernmeldeleitungen J-Y (St) Y
verseilt; Isolierfolie: Schirm mit darüberliegender
kunststoffkaschierter
innen) und eingebettetem Beidraht.
Leitungsführung
Die Verbindungsleitungen sollten wie im Block-
schaltbild angegeben geführt werden.

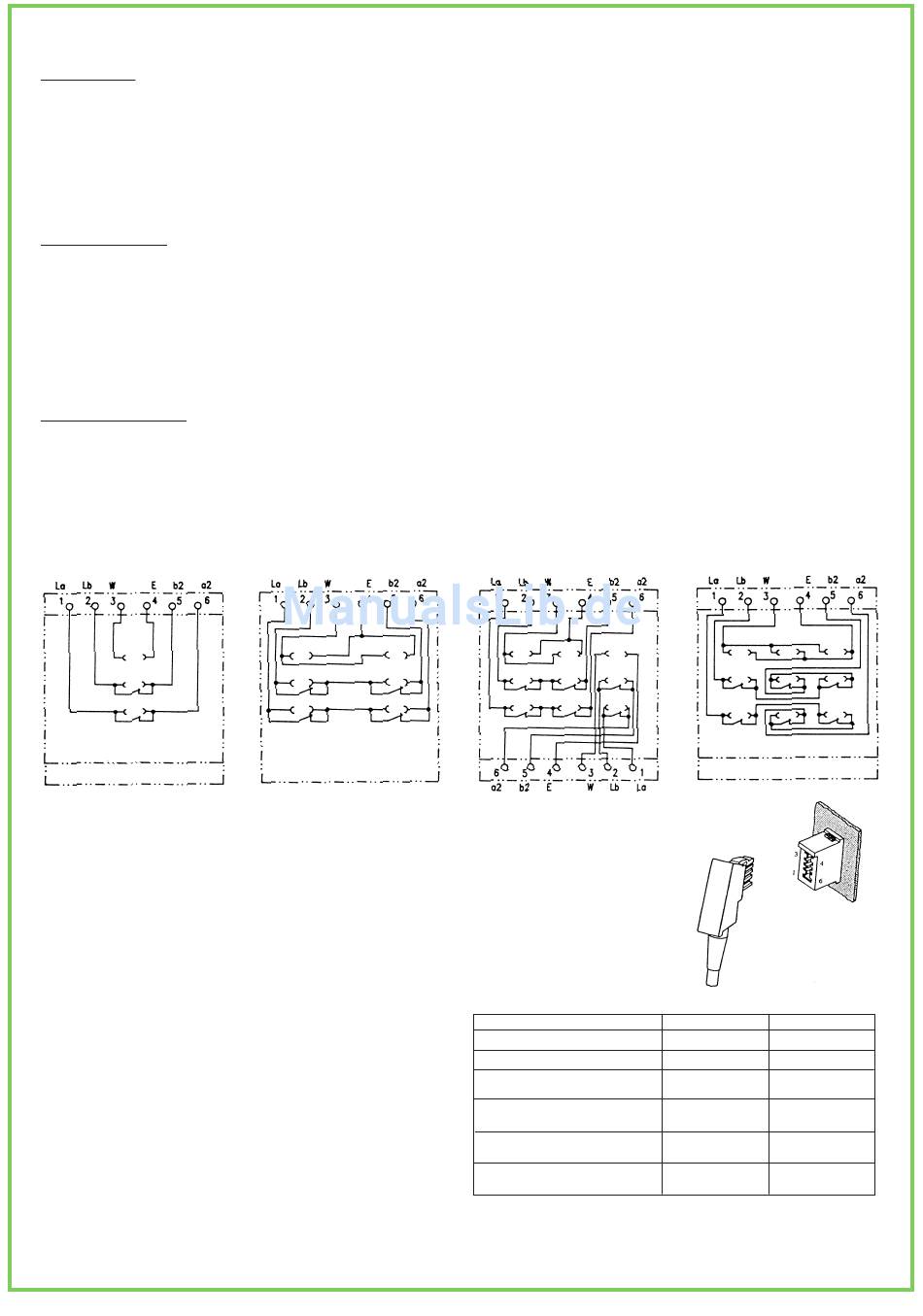

5.2 Innenschaltungen von TAE-Dosen
TAE mit Codierung F
F
5.3 Technische Daten
Allgemeine Daten
Betriebsspannung:
Leistungsaufnahme:
Ruhe:
Aktiv:
Interne Anschlußdaten
Leitungswiderstand: max. 50 m / 0,14 mm
Nebenstellenversorgung: konstanter Strom 20-22 mA
Klingelspannung:
Mechanische Werte
Abmessungen:
Gewicht:
Metallfolie
(Metallseite
TAE mit Codierung NF
N
230 V Wechselspannung
12 VA
20 VA
2
Spannung 24 V
45 V AC, 50 Hz
BxHxT ca. 360 x 270 x 75 mm
ca. 1,7 kg
Die Installation darf nur auf dem Grundstück
des Erstanschlusses erfolgen.
Um die allgemeinen Sicherheitsbestimmungen
für Fernmeldeanlagen nach VDE 0800 zu erfüllen
und Störbeeinflussungen über die Leitung zu ver-
meiden, muß auf getrennte Führung von Stark-
und Schwachstromleitungen geachtet werden.
Bei der Aufputz- und Unterputzinstallation sollte
ein Abstand von 10 cm eingehalten werden. Bei
gemeinsamer Leitungsführung in Installations-
kanälen ist ein Trennsteg zwischen Fernmelde-
und Starkstromleitung einzusetzen. Aus Sicher-
heitsgründen sollte die Türöffneranschlußleitung
direkt zum Netzgerät verlegt sein (siehe Block-
schaltbilder). Weiterhin empfehlen wir, bei mehr
als einer Lampe für die Beleuchtung in der Tür-
station eine separate Leitung verlegen.
TAE mit Codierung NF/F
N
F
F
TAE-Buchse-Stecker-
Konfiguration
Reichweiten:
Leitungstypen
Drahtdurchmesser in mm
Widerstand in Ohm/m
Leitungslänge zwischen Telefon-
zentrale und Telefon
Leistungslänge zwischen Netz-
gerät /Trafo und Türöffner bis 1 A
Leitungslänge externes Läutewerk
bei 0,8 A
Leitungslänge zwischen Netzgerät
und Türstation
Leitungslängenangaben bei Anlagen mit Elegant-Wohntelefonen siehe System-
handbuch Elegant.
Leitungslänge = max. zulässige Entfernung (berücksichtigt Hin- und Rückleitung)
TAE mit Codierung NFN
F
N
F
J-Y (St) Y
0,6
0,0621
450 m
30 m
40 m
35 m
N
J-Y (ST) Y
0,8
0,0349
800 m
50 m
70 m
60 m
71
