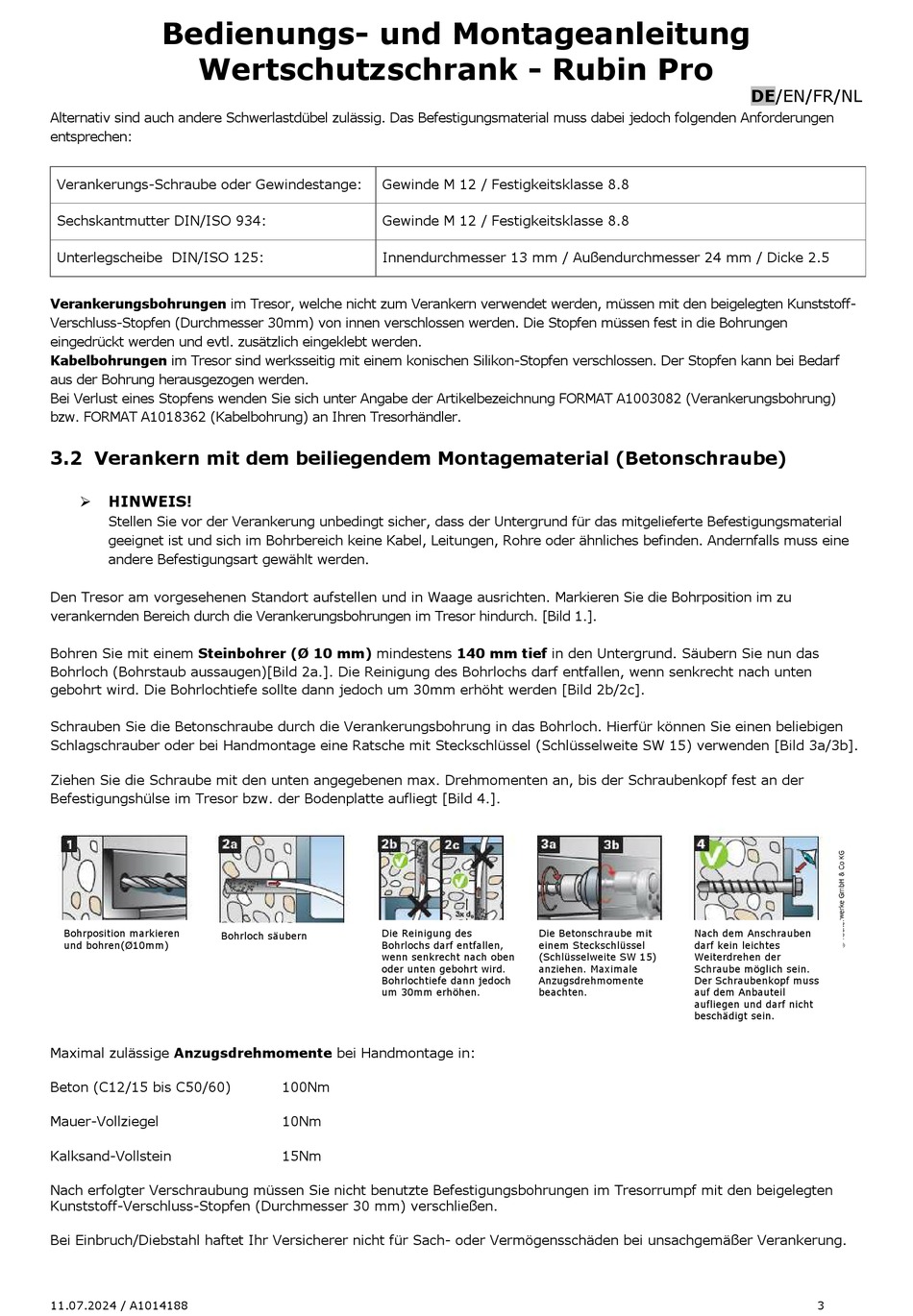

Bedienungs- und Montageanleitung
Wertschutzschrank - Rubin Pro
Alternativ sind auch andere Schwerlastdübel zulässig. Das Befestigungsmaterial muss dabei jedoch folgenden Anforderungen
entsprechen:
Verankerungs-Schraube oder Gewindestange:
Sechskantmutter DIN/ISO 934:
Unterlegscheibe DIN/ISO 125:
Verankerungsbohrungen im Tresor, welche nicht zum Verankern verwendet werden, müssen mit den beigelegten Kunststoff-
Verschluss-Stopfen (Durchmesser 30mm) von innen verschlossen werden. Die Stopfen müssen fest in die Bohrungen
eingedrückt werden und evtl. zusätzlich eingeklebt werden.
Kabelbohrungen im Tresor sind werksseitig mit einem konischen Silikon-Stopfen verschlossen. Der Stopfen kann bei Bedarf
aus der Bohrung herausgezogen werden.
Bei Verlust eines Stopfens wenden Sie sich unter Angabe der Artikelbezeichnung FORMAT A1003082 (Verankerungsbohrung)
bzw. FORMAT A1018362 (Kabelbohrung) an Ihren Tresorhändler.

3.2 Verankern mit dem beiliegendem Montagematerial (Betonschraube)

HINWEIS!

Stellen Sie vor der Verankerung unbedingt sicher, dass der Untergrund für das mitgelieferte Befestigungsmaterial
geeignet ist und sich im Bohrbereich keine Kabel, Leitungen, Rohre oder ähnliches befinden. Andernfalls muss eine
andere Befestigungsart gewählt werden.
Den Tresor am vorgesehenen Standort aufstellen und in Waage ausrichten. Markieren Sie die Bohrposition im zu
verankernden Bereich durch die Verankerungsbohrungen im Tresor hindurch. [Bild 1.].
Bohren Sie mit einem Steinbohrer (Ø 10 mm) mindestens 140 mm tief in den Untergrund. Säubern Sie nun das
Bohrloch (Bohrstaub aussaugen)[Bild 2a.]. Die Reinigung des Bohrlochs darf entfallen, wenn senkrecht nach unten
gebohrt wird. Die Bohrlochtiefe sollte dann jedoch um 30mm erhöht werden [Bild 2b/2c].
Schrauben Sie die Betonschraube durch die Verankerungsbohrung in das Bohrloch. Hierfür können Sie einen beliebigen
Schlagschrauber oder bei Handmontage eine Ratsche mit Steckschlüssel (Schlüsselweite SW 15) verwenden [Bild 3a/3b].
Ziehen Sie die Schraube mit den unten angegebenen max. Drehmomenten an, bis der Schraubenkopf fest an der
Befestigungshülse im Tresor bzw. der Bodenplatte aufliegt [Bild 4.].
Bohrposition markieren
Bohrloch säubern
und bohren(Ø10mm)
Maximal zulässige Anzugsdrehmomente bei Handmontage in:
Beton (C12/15 bis C50/60)
Mauer-Vollziegel
Kalksand-Vollstein
Nach erfolgter Verschraubung müssen Sie nicht benutzte Befestigungsbohrungen im Tresorrumpf mit den beigelegten
Kunststoff-Verschluss-Stopfen (Durchmesser 30 mm) verschließen.
Bei Einbruch/Diebstahl haftet Ihr Versicherer nicht für Sach- oder Vermögensschäden bei unsachgemäßer Verankerung.
11.07.2024 / A1014188
Gewinde M 12 / Festigkeitsklasse 8.8
Gewinde M 12 / Festigkeitsklasse 8.8
Innendurchmesser 13 mm / Außendurchmesser 24 mm / Dicke 2.5
mm
Die Reinigung des
Bohrlochs darf entfallen,
wenn senkrecht nach oben
oder unten gebohrt wird.
Bohrlochtiefe dann jedoch
um 30mm erhöhen.
100Nm
10Nm
15Nm
Die Betonschraube mit Nach dem Anschrauben
einem Steckschlüssel darf kein leichtes
(Schlüsselweite SW 15) Weiterdrehen der
anziehen. Maximale Schraube möglich sein.
Anzugsdrehmomente Der Schraubenkopf muss
beachten. auf dem Anbauteil
aufliegen und darf nicht
beschädigt sein.
