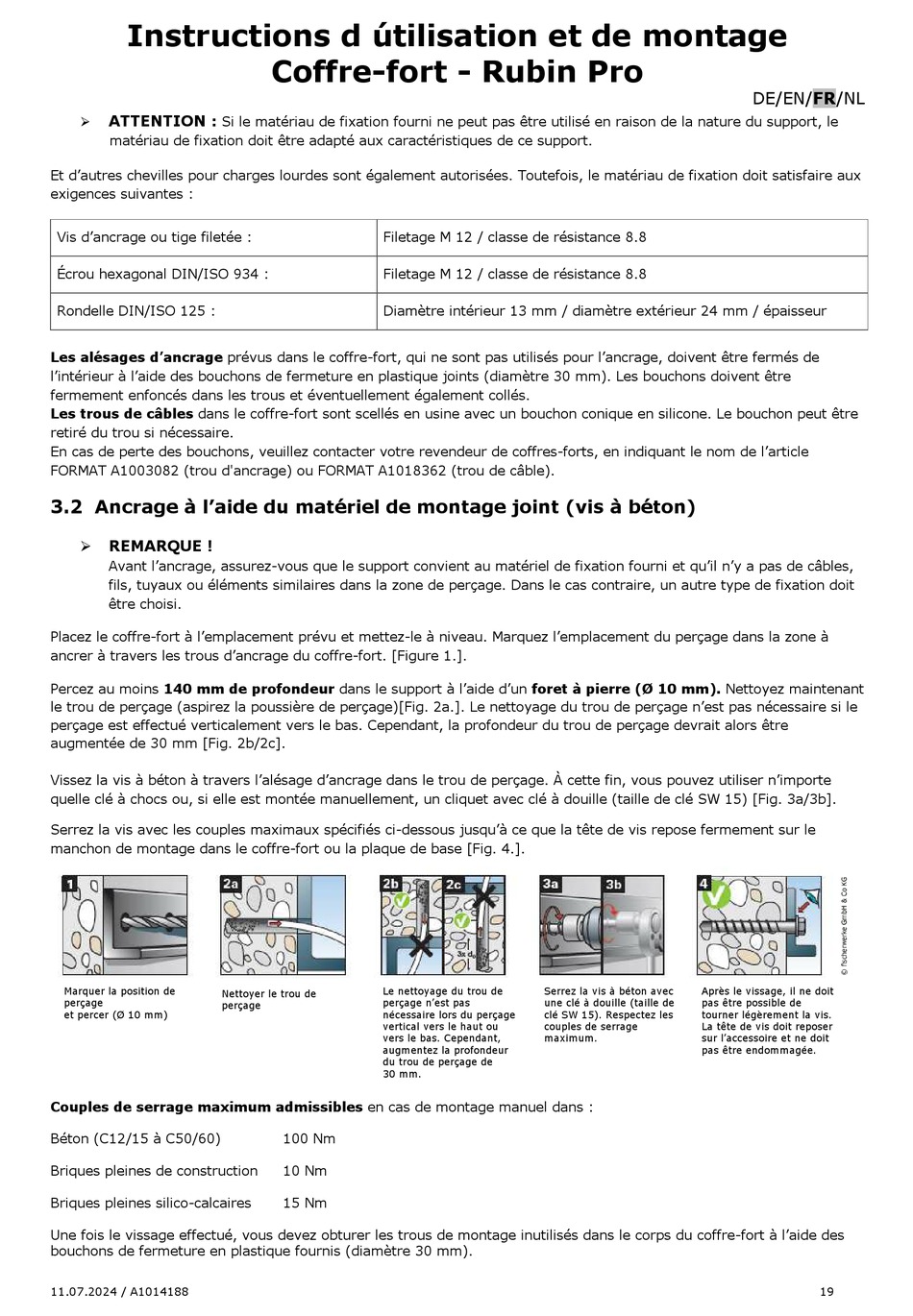

Format Rubin Pro Betriebs- Und Montageanleitung Seite 19

Instructions d útilisation et de montage
ATTENTION :
Si le matériau de fixation fourni ne peut pas être utilisé en raison de la nature du support, le

matériau de fixation doit être adapté aux caractéristiques de ce support.
Et d'autres chevilles pour charges lourdes sont également autorisées. Toutefois, le matériau de fixation doit satisfaire aux
exigences suivantes :
Vis d'ancrage ou tige filetée :
Écrou hexagonal DIN/ISO 934 :
Rondelle DIN/ISO 125 :
Les alésages d'ancrage prévus dans le coffre-fort, qui ne sont pas utilisés pour l'ancrage, doivent être fermés de
l'intérieur à l'aide des bouchons de fermeture en plastique joints (diamètre 30 mm). Les bouchons doivent être
fermement enfoncés dans les trous et éventuellement également collés.
Les trous de câbles dans le coffre-fort sont scellés en usine avec un bouchon conique en silicone. Le bouchon peut être
retiré du trou si nécessaire.
En cas de perte des bouchons, veuillez contacter votre revendeur de coffres-forts, en indiquant le nom de l'article
FORMAT A1003082 (trou d'ancrage) ou FORMAT A1018362 (trou de câble).
3.2 Ancrage à l'aide du matériel de montage joint (vis à béton)
REMARQUE !

Avant l'ancrage, assurez-vous que le support convient au matériel de fixation fourni et qu'il n'y a pas de câbles,
fils, tuyaux ou éléments similaires dans la zone de perçage. Dans le cas contraire, un autre type de fixation doit
être choisi.
Placez le coffre-fort à l'emplacement prévu et mettez-le à niveau. Marquez l'emplacement du perçage dans la zone à
ancrer à travers les trous d'ancrage du coffre-fort. [Figure 1.].
Percez au moins 140 mm de profondeur dans le support à l'aide d'un foret à pierre (Ø 10 mm). Nettoyez maintenant
le trou de perçage (aspirez la poussière de perçage)[Fig. 2a.]. Le nettoyage du trou de perçage n'est pas nécessaire si le
perçage est effectué verticalement vers le bas. Cependant, la profondeur du trou de perçage devrait alors être
augmentée de 30 mm [Fig. 2b/2c].
Vissez la vis à béton à travers l'alésage d'ancrage dans le trou de perçage. À cette fin, vous pouvez utiliser n'importe
quelle clé à chocs ou, si elle est montée manuellement, un cliquet avec clé à douille (taille de clé SW 15) [Fig. 3a/3b].
Serrez la vis avec les couples maximaux spécifiés ci-dessous jusqu'à ce que la tête de vis repose fermement sur le
manchon de montage dans le coffre-fort ou la plaque de base [Fig. 4.].
Marquer la position de
Nettoyer le trou de
perçage
perçage
et percer (Ø 10 mm)
Couples de serrage maximum admissibles en cas de montage manuel dans :
Béton (C12/15 à C50/60)
Briques pleines de construction
Briques pleines silico-calcaires
Une fois le vissage effectué, vous devez obturer les trous de montage inutilisés dans le corps du coffre-fort à l'aide des
bouchons de fermeture en plastique fournis (diamètre 30 mm).
11.07.2024 / A1014188
Coffre-fort - Rubin Pro
Filetage M 12 / classe de résistance 8.8
Filetage M 12 / classe de résistance 8.8
Diamètre intérieur 13 mm / diamètre extérieur 24 mm / épaisseur
2,5 mm
Le nettoyage du trou de
perçage n'est pas
nécessaire lors du perçage
vertical vers le haut ou
vers le bas. Cependant,
augmentez la profondeur
du trou de perçage de
30 mm.
100 Nm
10 Nm
15 Nm
Serrez la vis à béton avec Après le vissage, il ne doit
une clé à douille (taille de pas être possible de
clé SW 15). Respectez les tourner légèrement la vis.
couples de serrage La tête de vis doit reposer
maximum. sur l'accessoire et ne doit
pas être endommagée.
